Мотоцикл Сузуки DR-Z250. Руководство - часть 49

ЭЛЕКТРООБОРУДОВАНИЕ 6-20



ВЫКЛЮЧАТЕЛИ

Прозвоните каждый выключатель, используя мультитестер. Если
найдена  какая-либо  неисправность,  замените  соответствующий
блок выключателей новым.

09900-25008: мультитестер



ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

             Цвет

 Позиция

К

О

ВКЛ





ВЫКЛ






КНОПКА "СТОП ДВИГАТЕЛЬ"

             Цвет

 Позиция

Ч/Б

Ч/Ж

Нажата





Отпущена






КНОПКА СТАРТЕРА

             Цвет

 Позиция

О

Ч/Ж

Нажата





*






ВЫКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ РЫЧАГА СЦЕПЛЕНИЯ

             Цвет

 Позиция

Ж/З

Ж/З

ВКЛ





ВЫКЛ






ЦВЕТ ПРОВОДОВ
О

: Оранжевый

К

: Красный

Ч/Б

: Черный с Белой полоской

Ч/Ж

: Черный с Желтой полоской

Ж/З

: Желтый с Зеленой полоской





ЭЛЕКТРООБОРУДОВАНИЕ 6-21



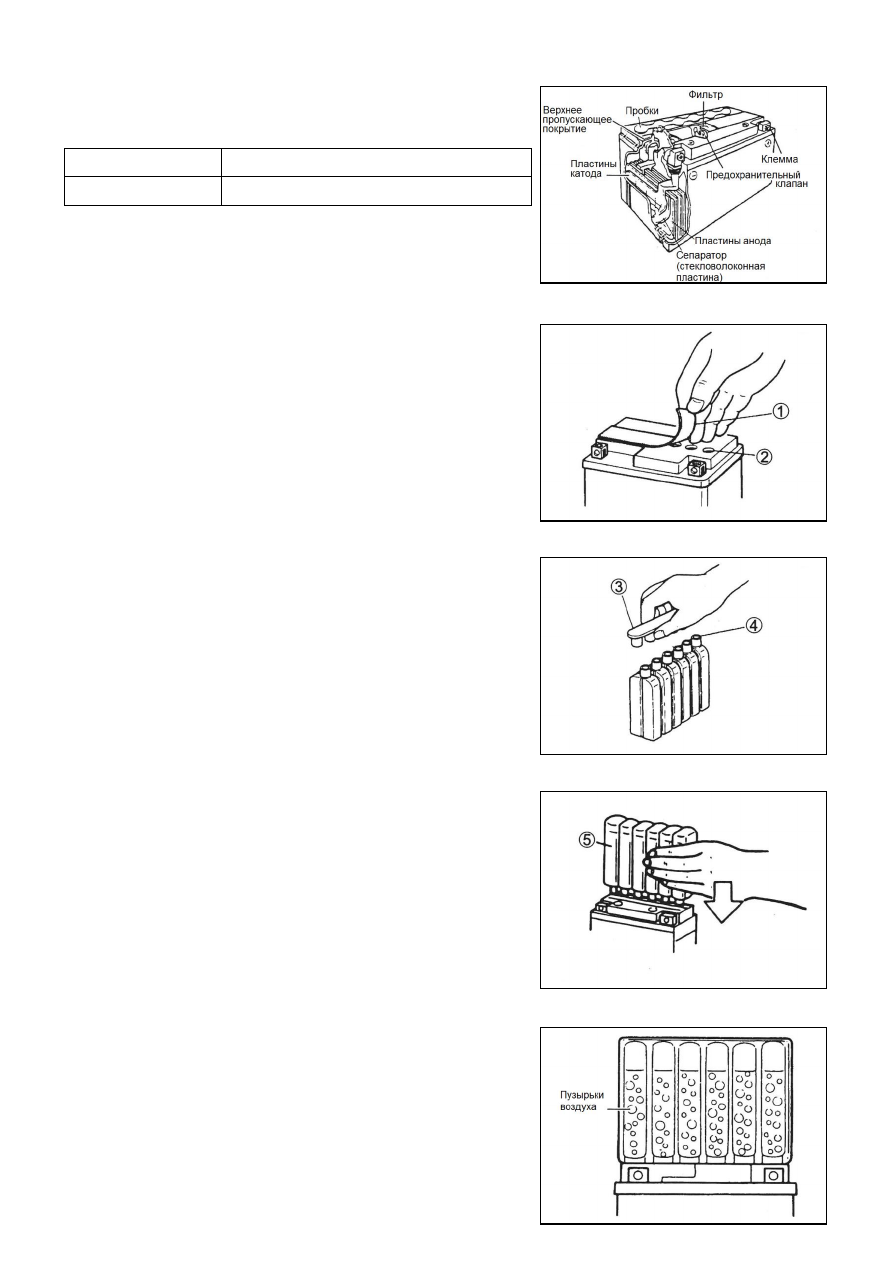

АККУМУЛЯТОР

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип

FTZ5L-BS

Емкость

12В, 16.2 kC (4.5 А*Ч)/10HR








НАЧАЛЬНАЯ ЗАРЯДКА

ЗАПОЛНЕНИЕ ЭЛЕКТРОЛИТОМ





Удалите  алюминиевую  ленту  (1),  которая  закрывает
заливные отверстия аккумулятора (2).












Удаляют крышки (3) из контейнера электролита.


ПРИМЕЧАНИЕ:

*  Не  повреждайте  и    не  протыкайте  герметичные

емкости (4) контейнера с электролитом.

*  После

полного

заполнения

аккумулятора

электролитом,

используйте

крышки

от

контейнера  с  электролитом,  чтобы  закрыть
заправочные отверстия аккумулятора (3).









Вставьте  носики  контейнера  (5)  с  электролитом  в
заправочные отверстия аккумулятора. Крепко держите
контейнер  с  электролитом,  чтобы  он  не  упал.  Не
допускайте проливания электролита!















Удостоверьтесь,

что

воздушные

пузырьки

поднимаются  в  каждом  бачке  контейнера  и  оставьте
контейнер в этом положении на 20 или более минут.






ЭЛЕКТРООБОРУДОВАНИЕ 6-22


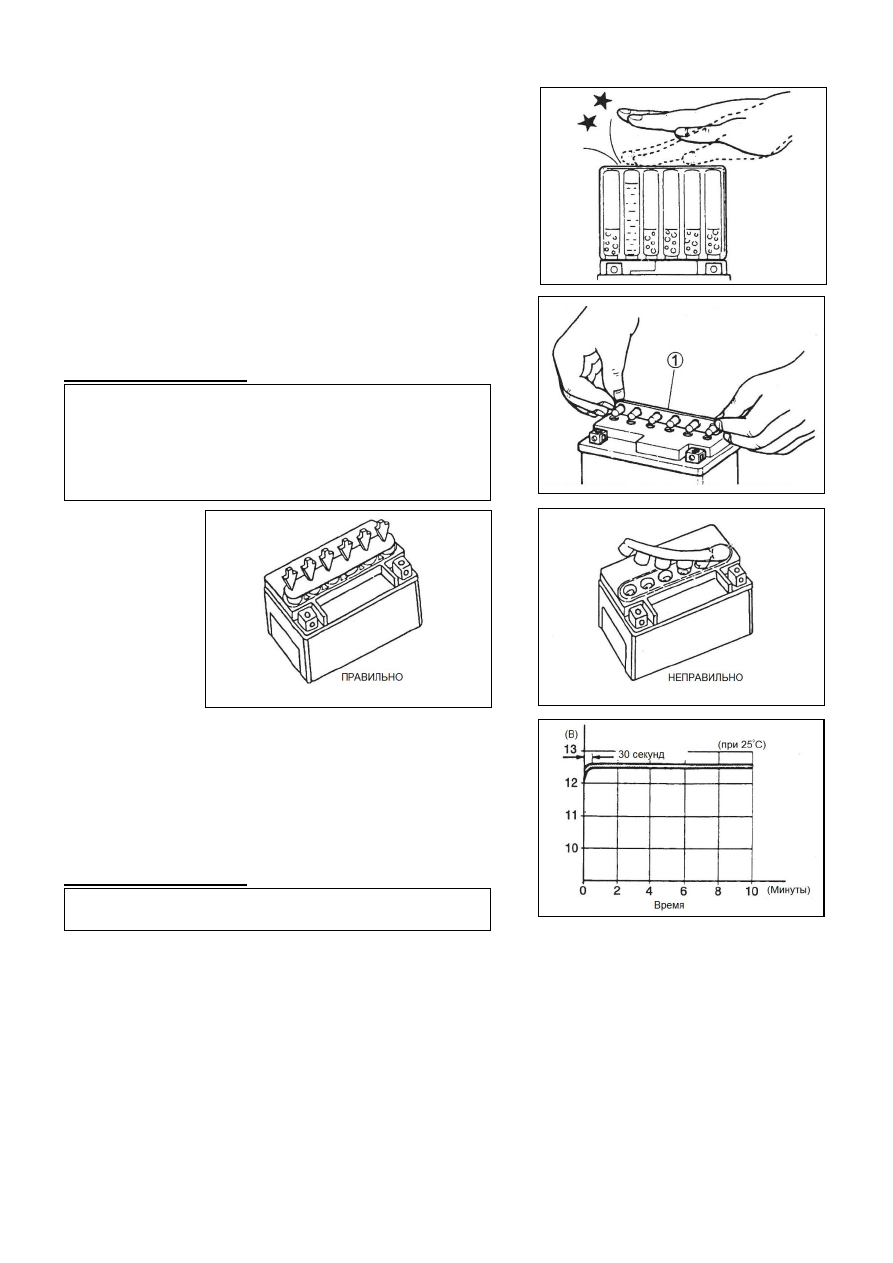

ПРИМЕЧАНИЕ:
Если в одном из бачков контейнера воздушные пузырьки не
поднимаются,  попробуйте  слегка  обстучать  его  у
основания.
Никогда не вынимайте контейнер из аккумулятора, если в
контейнере еще остался электролит.






После того, как контейнер абсолютно пуст, выньте его
из  аккумулятора  и  подождите  приблизительно  20
минут.





Плотно  вставьте  крышки  (1)  в  заправочные  отверстия
так,  чтобы  крышки  не  выступали  над  верхней
поверхностью защитной накладки аккумулятора.


!ПРЕДОСТЕРЕЖЕНИЕ





Никогда

не

используйте

несоответствующие

аккумуляторы.





Не  вынимайте  крышки  после  того  как  они  были
установлены в аккумулятор.





Не вставляйте крышки с помощью молотка.
























Измерьте

напряжение

батареи,

используя

мультитестер.  Тестер  должен  показывать  больше  чем
12.5  -  12.6  В  как  показано  на  рисунке.  Если
напряжение  батареи  ниже  приведенного,  зарядите
аккумулятор  с  помощью  зарядного  устройства.
(Смотрите раздел по зарядке аккумулятора)


!ПРЕДОСТЕРЕЖЕНИЕ

Не  вынимайте  заливные  крышки  аккумулятора  во
время зарядки.

ПРИМЕЧАНИЕ:
Если  с  даты  изготовления  нового  аккумулятора  прошло
более  двух  лет,  рекомендуется  провести  процедуру
начальной зарядки.

ОБСЛУЖИВАНИЕ

Визуально  осмотрите  поверхность  аккумулятора.  Если
видны  какие-либо  признаки  повреждения  или  утечки
электролита,  замените  аккумулятор  новым.  Если  полюсы
батареи,

как

находят,

покрыты

ржавчиной

или

порошкообразным  белым  окислом  веществом,  чистят
полюсы батареи с наждачной бумагой.




ЭЛЕКТРООБОРУДОВАНИЕ 6-23



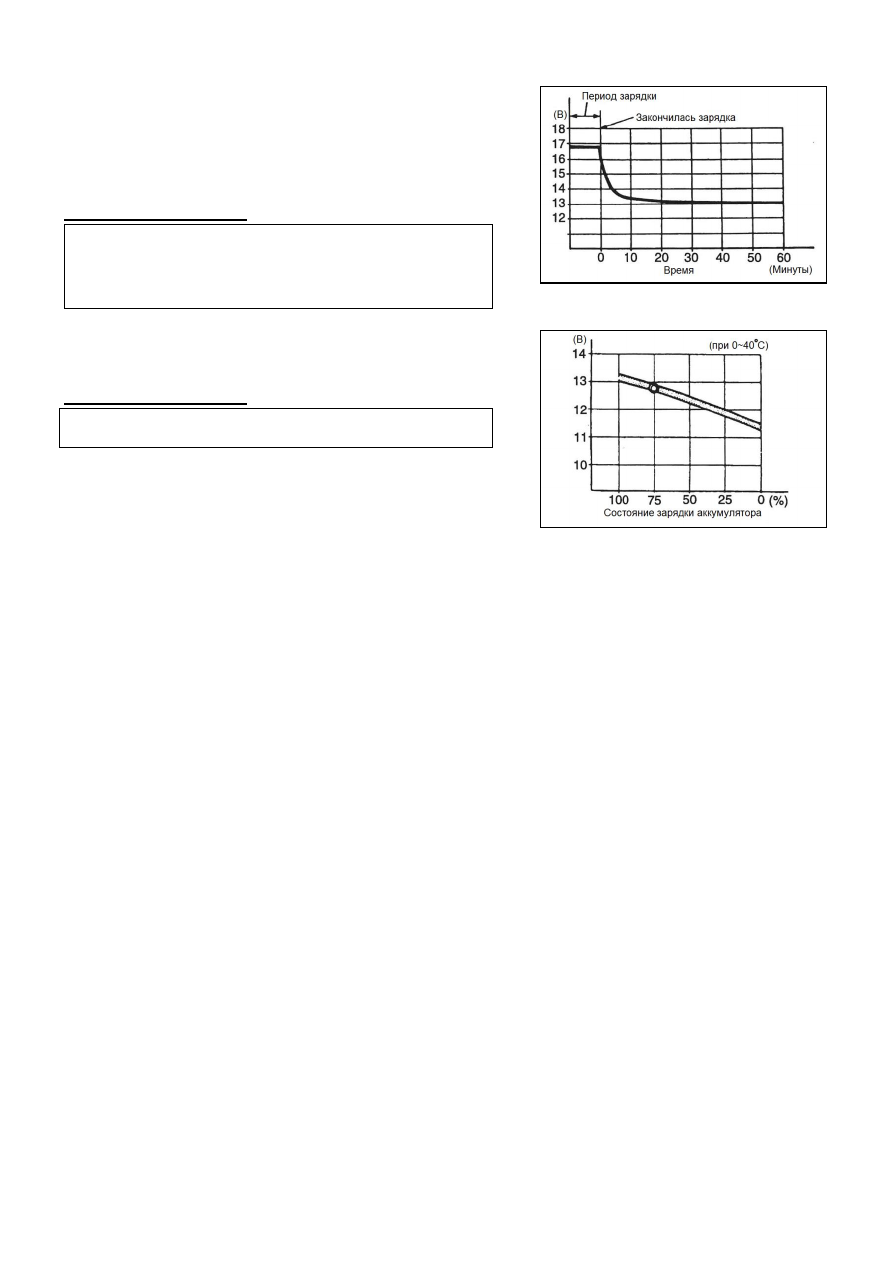

ОПЕРАЦИЯ ЗАРЯДКИ





Измерьте

напряжение

батареи,

используя

мультитестер.  Если  значение  напряжения  меньше  чем
12.0  В,  зарядите  аккумулятор  используя  зарядное
устройство батареи.


!ПРЕДОСТЕРЕЖЕНИЕ

При  зарядке  аккумулятора,  выньте  аккумулятор  из
мотоцикла.
Не  вынимайте  заливные  крышки  аккумулятора  при
зарядке.


Время зарядки: 5 - 10 часов при токе 0.5 А или пол часа
при 5A.

!ПРЕДОСТЕРЕЖЕНИЕ
Никогда  не  допускайте  превышения  зарядного  тока
свыше 5A.





После  зарядки  выждите  по  крайней  мере  30  минут  и
затем  измерьте  напряжение  батареи,  используя
мультитестер. Если напряжение батареи - меньше чем
12.5В,  зарядите  аккумулятор  снова.  Если  напряжение
батареи после повторной зарядки все еще меньше чем
12.5В,

замените

аккумулятор

новым.

Когда

аккумулятор  не  используют  в  течение  долгого
времени, его степень заряда постоянно меняется. Когда
мотоцикл  не  используется  больше  одного  месяца
(особенно  в  течение  зимнего  сезона),  контролируйте
напряжение  батареи,  по  крайней  мере,  один  раз  в
месяц.
