Мотоцикл ДНЕПР-11. Потребители электрической энергии

Для получения тока высокого напряжения на двигателе мотоцикла устанавливаются катушка зажигания Б204 и прерыватель ПМ302А с автоматом опережения зажигания.

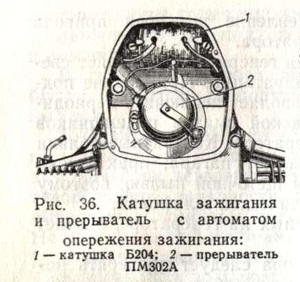

Положение катушки зажигания и прерывателя показано на рис. 36.

Катушка зажигания

Катушка зажигания Б204 имеет два вывода, каждый из которых питает одну из свечей цилиндра, и работает в комплекте с прерывателем, имеющим автомат опережения зажигания.

Зазор между разрядниками и клеммами высокого напряжения устанавливается 9 mm. Во время эксплуатации не допускается увеличение или уменьшение зазора, ослабление крепления токоподводящих проводов к клеммам, загрязнения проводов и клемм.

Прерыватель с автоматом, опережения зажигания

Прерыватель следует содержать в чистоте, своевременно подтяги-вать крепление, пополнять смазку фильца и трущихся поверхностей автомата опережения. Протирать прерыватель нужно чистой тряпкой, смоченной бензином.

В начале обкатки через 500 km, а в последующем через каждые 5000 km проверять состояние контактов, при необходимости их зачищать и регулировать зазор. Зачистку контактов производить надфилем или другим инструментом, не оставляющим абразивной пыли. При зачистке следует снять бугорок на одном из контактов, выводить углубление на другом не рекомендуется. После зачистки контакты промыть чистым бензином и установить зазор 0,4—0,6 mm.

Через каждые 5000 km ось рычага прерывателя, зазоры ось — грузик смазывать одной каплей масла Т22. Зазоры кулачок — втулка, фильц смазывать 2-3 каплями масла Т22-



Работа системы зажигания

При включении зажигания включается цепь первичной обмотки катушки зажигания. При размыкании контактов прерывателя во вторичной обмотке возникает ток высокого напряжения (10000—15000 V), необходимый для воспламенения горючей смеси, происходит одновременное образование искры между электродами свечей левого и правого цилиндров; одна искра образуется, когда в одном из цилиндров заканчивается такт сжатия, а другая — в период такта выпуска.

Фара панель приборов, фонари мотоцикла и бокового прицепа звуковой сигнал и выключатель сигнала торможения

На мотоцикле установлена фара типа ФГ137-Б. В фаре монтируются: лампа дальнего и ближнего света, лампа габаритного (стояночного) огня.

Контрольные лампы работы генератора, аварийного давления масла, нейтрального положения механизма переключения пере-дач, включения поворотов и включения дальнего света, спидометр, с лампой освещения и замок зажигания расположены на панели приборов.

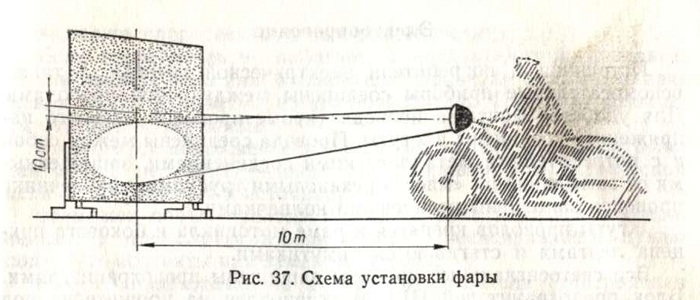

Устанавливают фару в правильное положение так: мотоцикл (с нагрузкой) установить на ровной площадке перед белой стенкой или экраном на расстоянии 10 m от стекла фары до стены (рис. 37);

ослабить болты, крепящие фару, и установить ее в таком положении, при котором ось светового пучка нити дальнего света горизонтальна, т. е. когда центр светового пятна на экране и центр фары находятся на одинаковом расстоянии от поверхности площадки;

проверить ближний свет. Верхняя граница светового пятна на экране при включенной нити ближнего света должна быть ниже центра фары не меньше, чем на 10 cm; закрепить болты крепления фары.

На мотоцикле установлены указатели поворотов с оранжевыми рассеивателями и лампами А12-21-3.

На щитке заднего колеса мотоцикла установлен фонарь 171.3716 красного цвета с лампами А12-21-3 и А12-5; в нижней части фонаря вмонтирован бесцветный рассеиватель для подсвета номерного знака.

На передней части щитка бокового прицепа установлен двухсекционный фонарь ПФ232Б, в секции с бесцветным рассеивателем установлена лампа А12-8 и в секции с оранжевым рассеивателем— лампа А12-21-3.

На задней части щитка бокового прицепа установлен двухсекционный фонарь ФП219Б, в секции с оранжевым рассеивателем— лампа А12-21-3 и в секции с красным рассеивателем—• лампа А12-21+6.

На мотоцикле установлен звуковой сигнал С205Б. Он работает при включенном зажигании и нажатии на кнопку сигнала, расположенную в левой стороне руля.

В качестве выключателей сигнала торможения на мотоцикле используются включатели ВК854 и 13.3720.
