Мотовездеход Honda TRX420FA. Руководство - часть 38

156 Обслуживание мотовездехода Honda

Защитные элементы

Защита двигателя и днища

Ознакомьтесь с правилами техники безопасности на стр. 93.



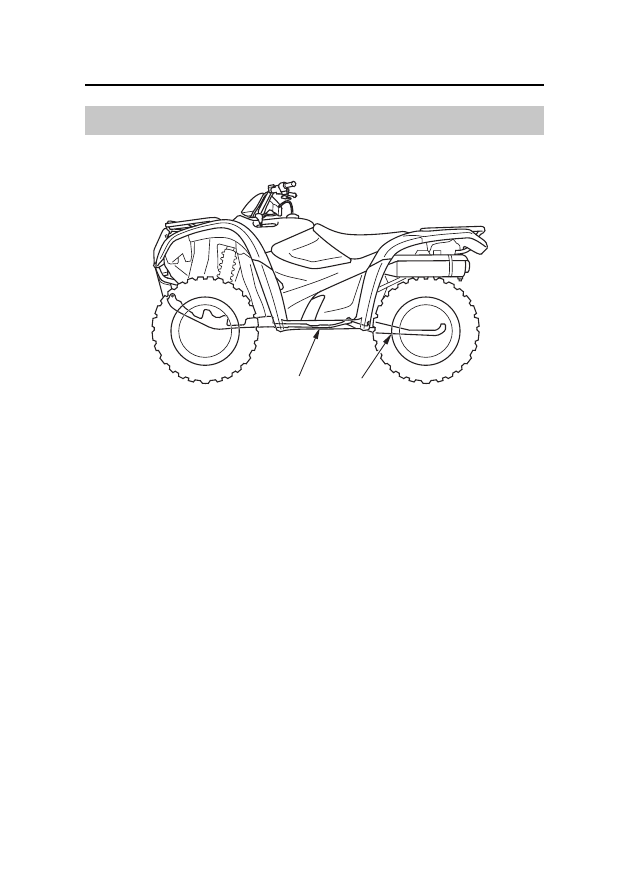

(1) защитная панель днища



(2) защита картера двигателя

Защитная панель (1) днища предназначена для защиты корпуса главной
передачи.
Защита картера двигателя (2) служит для защиты картера двигателя.
Проверьте защиту днища и двигателя на наличие трещин, поломок или
ослабления крепления.
Затяните все ослабленные крепления. Замените защиту днища и двигателя
при необходимости.

При наличии трещин и иных повреждений панель защиты подлежит за-
мене. Надежно затяните все ослабленные болты и соединения.

(1)

(2)

Обслуживание мотовездехода Honda

Защитные элементы

Передняя защита рычагов и приводных валов

Ознакомьтесь с правилами техники безопасности на стр. 93.

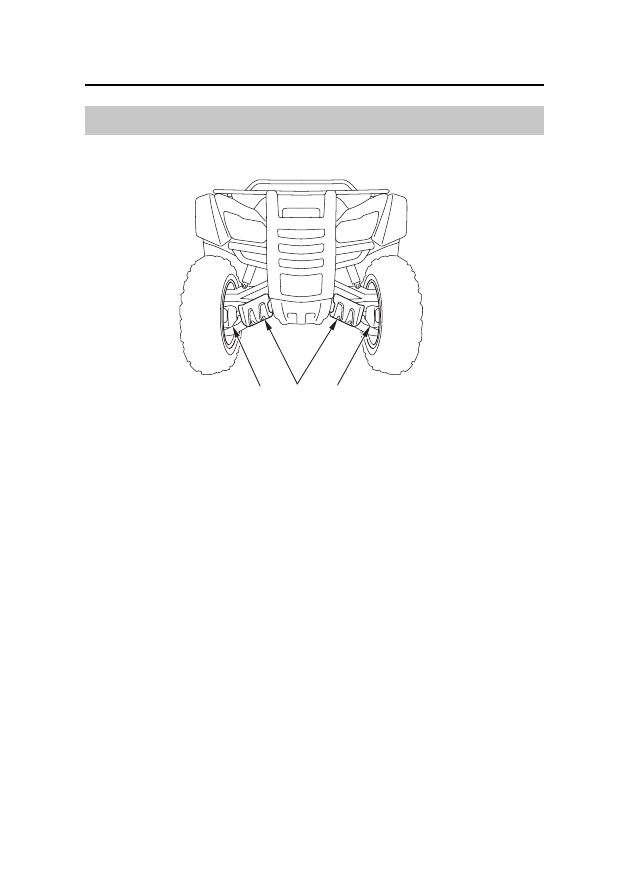

(1) защитные панели передних рычагов  (2) защитные панели передних приводных валов

Проверьте передние защитные панели рычагов (1) и приводных валов (2)
на отсутствие трещин, поломок или ослабления крепления.
Затяните все ослабленные крепления. При необходимости заменяйте за-
щитные панели рычагов и приводных валов.

(2)

(2)

(1)

158 Обслуживание мотовездехода Honda

Защитные элементы

Защитные панели задних рычагов

Ознакомьтесь с правилами техники безопасности на стр. 93.



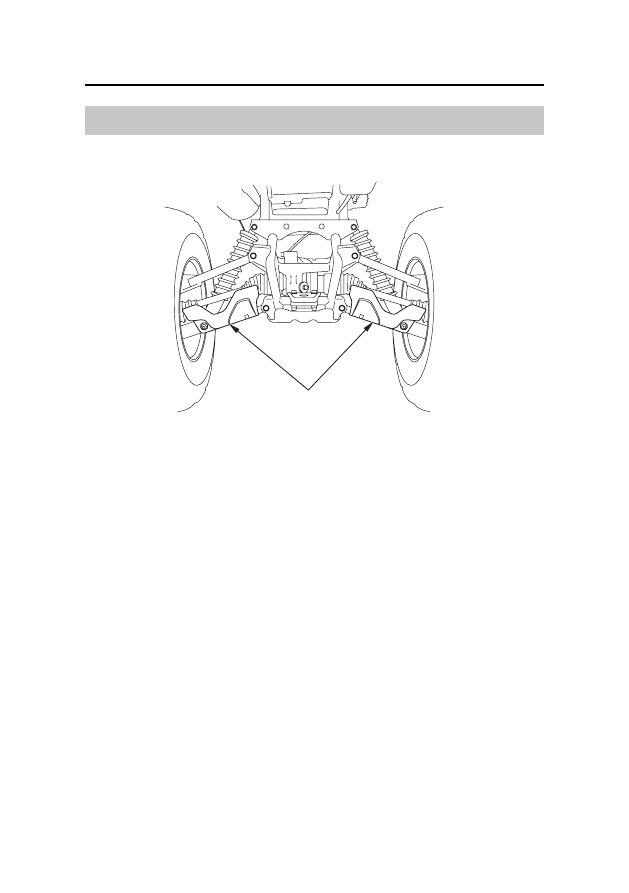

(1) защитные панели задних рычагов

Проверьте защитные панели задних рычагов (1) на отсутствие трещин, по-
ломок или ослабления крепления.  Затяните все ослабленные крепления.
При необходимости, заменяйте защитные панели задних рычагов.

(1)

Обслуживание мотовездехода Honda

Скребок

Ознакомьтесь с правилами техники безопасности на стр. 93.

Скребок на заднем верхнем рычаге защищает задний рычаг и соскребает
грязь с внутренней поверхности заднего колесного диска.
Износ скребка зависит от стиля вождения и дорожных условий. При экс-
плуатации мотовездехода по грязи или воде износ скребка увеличивается.

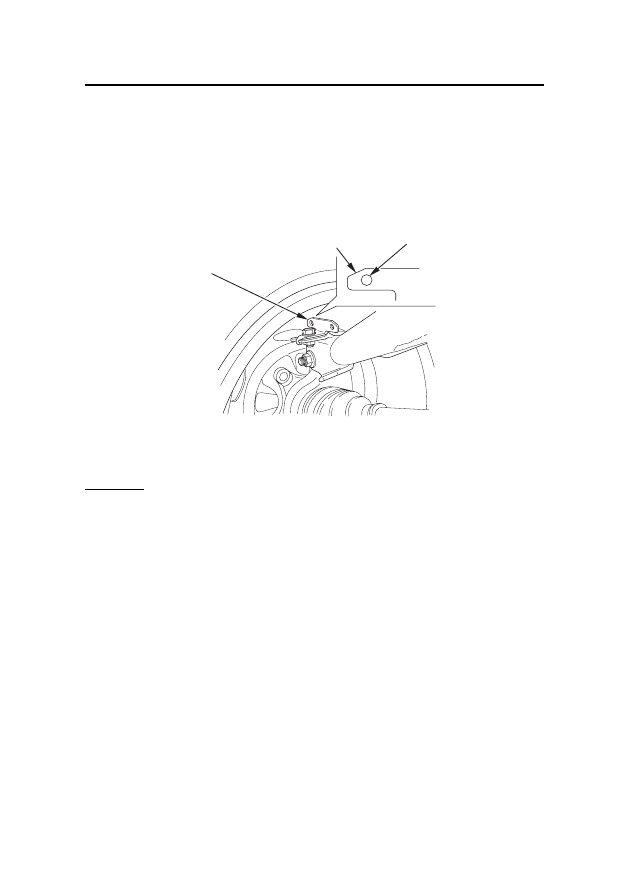

ВИД НА ЛЕВУЮ ЗАДНЮЮ ЧАСТЬ (Правая аналогична)

(1) скребок





(3) индикатор износа

(2) линия предельного износа

Проверка
Проверяйте скребок (1) на заднем верхнем рычаге на отсутствие трещин,
поломок или ослабления крепления в периоды, обусловленные Регламен-
том технического обслуживания.
Если скребок поврежден, или линия предельного износа (2) достигла
индикатора износа (3), обратитесь  к официальному дилеру Honda для за-
мены скребка.

Всегда проверяйте каждый скребок на обоих задних колесах.

(2)

(1)

(3)
