Мотовездеход Honda TRX420FA. Руководство - часть 35

Обслуживание мотовездехода Honda

Тормоза

Износ тормозных колодок

Ознакомьтесь с правилами техники безопасности на стр. 93.

Скорость износа тормозных колодок зависит от стиля вождения и дорож-
ных условий. При эксплуатации мотовездехода по грязи или воде износ
колодок увеличивается. Для определения степени износа колодок прово-
дите их визуальный осмотр при проведении каждого регулярного обслужи-
вания.

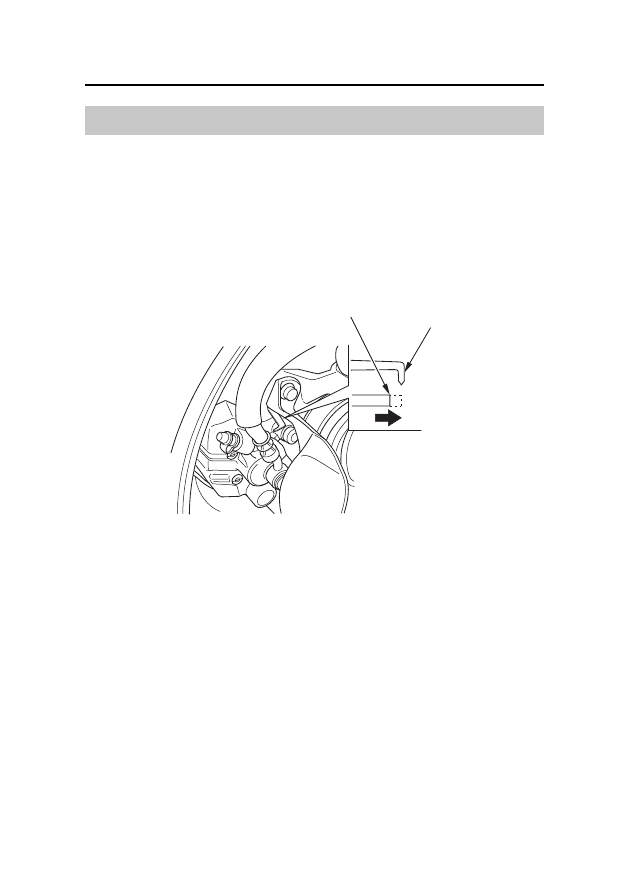

ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО (для левой стороны аналогично)



(1) индикатор износа

(2) край референтной метки

Проверьте состояние индикатора износа (1). Обе колодки подлежать за-
мене, если индикатор износа сравнялся с краем референтой метки (2). Для
выполнения этой операции обратитесь к официальному дилеру Honda.

Всегда проверяйте каждую колодку как на правом, так и на левом тормоз-
ных суппортах.

(2)

(1)

Обслуживание мотовездехода Honda

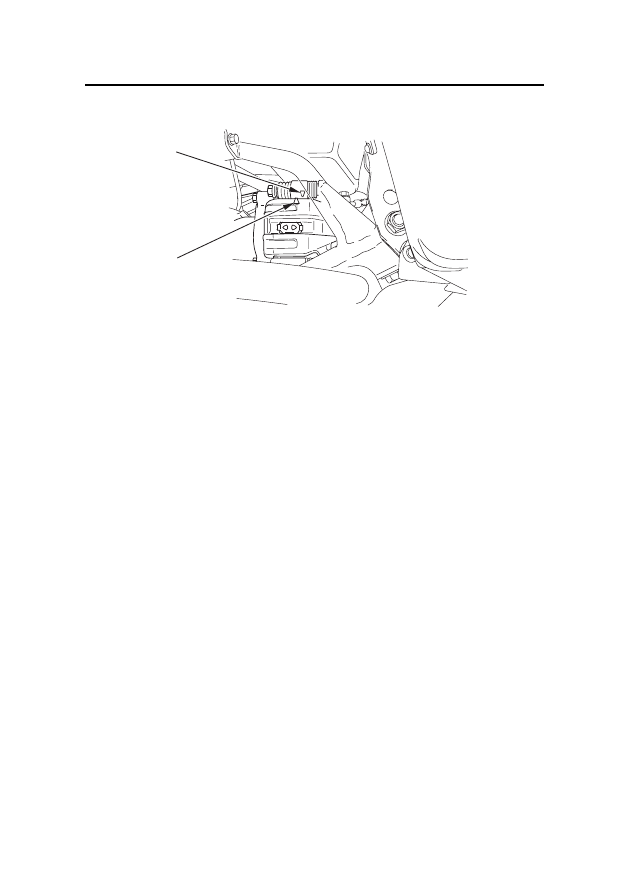

СЗАДИ СПРАВА



(1) индикатор износа



(2) реферетная метка

Проверьте состояние индикатора износа. Если индикатор (1) износа срав-
нялся с референтной меткой (2), замените обе тормозные колодки. Для вы-
полнения этой операции обратитесь к официальному дилеру Honda.

Тормоза

(1)

(2)

146 Обслуживание мотовездехода Honda

Тормоза

Свободный ход рычага заднего тормоза

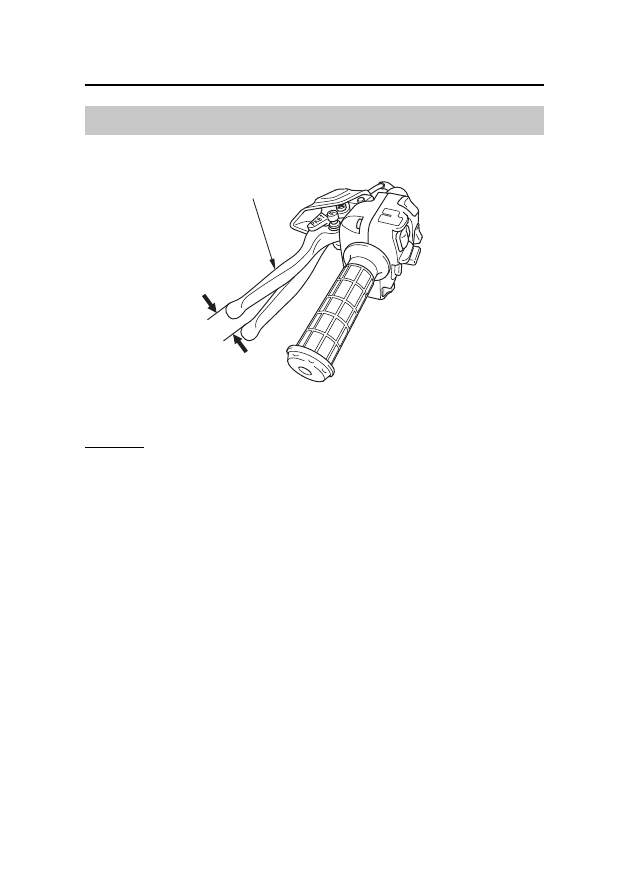

ЛЕВАЯ РУКОЯТКА



(1) рычаг заднего тормоза/стояночного тормоза

Проверка
1.  Нажмите педаль заднего тормоза несколько раз.
2.  Измерьте расстояние, которое проходит рычаг (1) заднего тормоза до

того, как тормоза срабатывают. Величина свободного хода, измеренная
на дальнем конце рычага, должна составлять:





25-30 мм

3.  При необходимости отрегулируйте до нормального значения.

(1)

25-30 мм

Обслуживание мотовездехода Honda

Тормоза

Регулировка

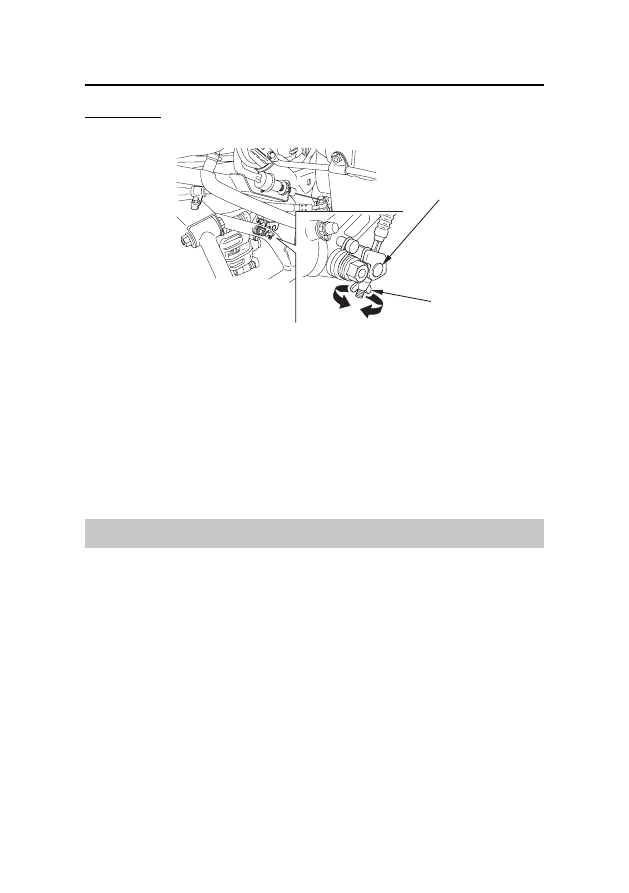

ПРАВАЯ СТОРОНА ЗАДНЕЙ ЧАСТИ

(2) регулировочная гайка рычага тормоза
(3) ось рычага тормоза

(А) Увеличение свободного хода
(В) Уменьшение свободного хода

При регулировке свободного хода рычага заднего тормоза/рычага стояноч-
ного тормоза передние колеса должны быть выставлены для прямолиней-
ного движения.

Поверните регулировочную гайку (2) рычага тормоза, расположенную на
рабочем рычаге тормозного суппорта. Убедитесь, что вырез на регулиро-
вочной гайке прявильно встал на оси (3) рычага тормоза.

Другие виды осмотра

Проверьте надежность затяжки всех соединений и правильность рас-



•

положения всех частей и узлов тормозной системы.
Убедитесь в исправности тросов, рабочего рычага, пружины и фиксатора



•

стояночного тормоза кронштейна рычага и фиксаторов.
Проверьте работу тормозного рычага и педали. Для устранения обнару-



•

женных неисправностей обратитесь к официальному дилеру Honda.

(3)

(2)

(A)

(B)
