128 Обслуживание мотовездехода Honda

Воздушный фильтр

Очистка

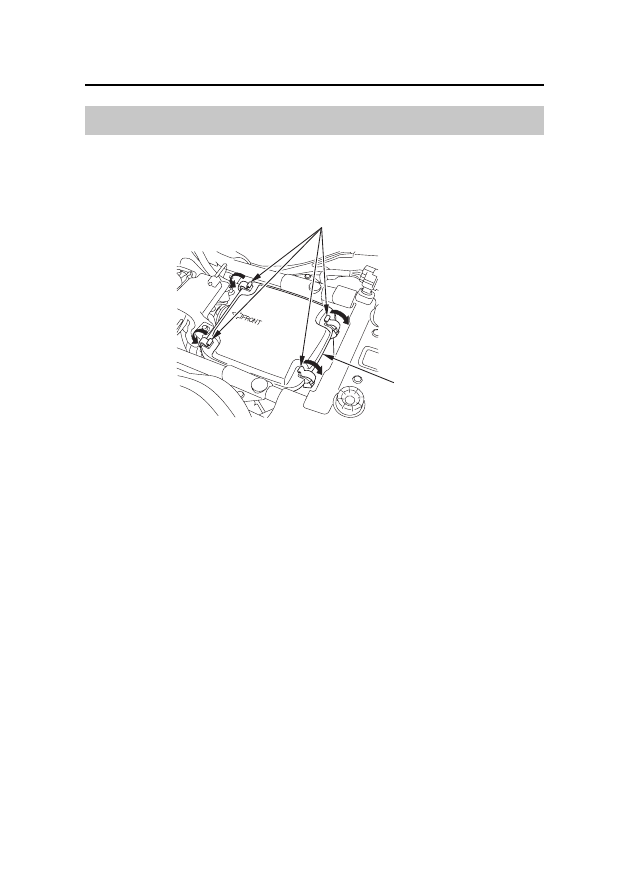

1. Снимите седло (стр. 104).

ПОД СЕДЛОМ



(1) фиксаторы



(2) крышка корпуса воздухоочистителя

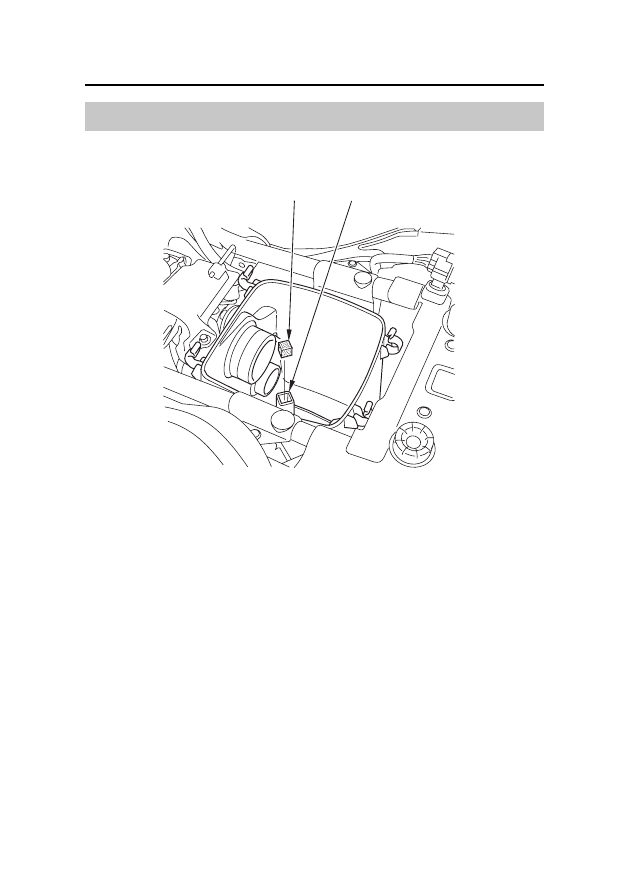

2. Разожмите фиксаторы (1).

3. Снимите крышку (2) воздухоочистителя.

(1)

(2)

Обслуживание мотовездехода Honda

4.  Открутите винт (3) и извлеките фильтрующий элемент (4) в сборе из

корпуса воздухоочистителя.

5.  Снимите хомут (5).
6.  Отсоедините фильтрующий элемент (6) от корпуса воздухоочистителя (7).
7.   Осторожно промойте фильтрующий элемент в чистом негорючем рас-

творителе, например, керосине (не бензине). После чистки акуратно
выжмите излишки растворителя. Не выкручивайте при этом фильтрую-
щий элемент. Это может привести к повреждению поролона.

8.   Осмотрите поролон на предмет наличия порывов и иных повреждений

фильтрующего элемента или воздухоочистителя. Если фильтрующий
элемент поврежден, замените его.

9.   Перед нанесением масла дайте фильтрующему элементу просохнуть.

Влажный фильтрующий элемент хуже впитывает масло.

10. Нанесите чистое масло, предназначенное для фильтрующих элемен-

тов, на всю поверхность элемента. Наносите масло обеими руками,
чтобы тщательно смазать фильтрующий элемент. Осторожно сожмите
и выжмите излишки масла. (Чтобы оставить руки чистыми поместите
элемент в пластиковый пакет перед выжиманием.)

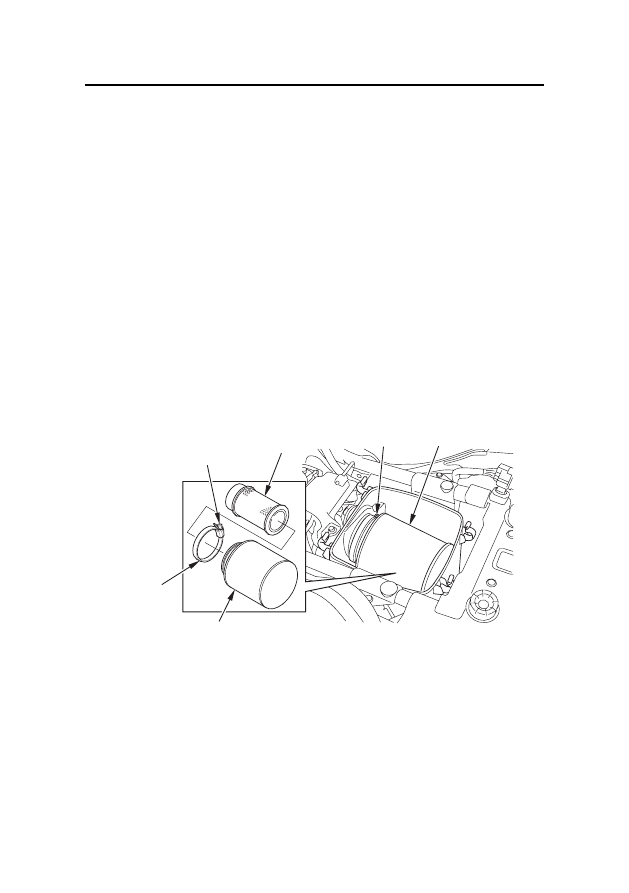

ПОД СЕДЛОМ

(3) винт
(4)  воздухоочиститель в сборе
(5) хомут

(6) фильтрующий элемент
(7) корпус фильтрующего элемента

(продолжение на следующей странице)

Воздушный фильтр

(6)

(4)

(7)

(5)

(3)

(3)

130 Обслуживание мотовездехода Honda

Воздушный фильтр

11.  Установите фильтрующий элемент в корпус воздухоочистителя.
12.  Нанесите тонкий слой смазки на поверхность уплотнителя воздухоочи-

стителя.

13.  Установите на место хомут.
14.  Установите воздухоочиститель в сборе в корпус.
15. Закрутите винт.
16. Сборку проводите в порядке, обратном разборке.

При сборке установите метку FRONT (ПЕРЕДНЯЯ ЧАСТЬ) (8)



•

лицом вперед, а также совместите вырезы (9) с торцом воздухоочи-
стителя.

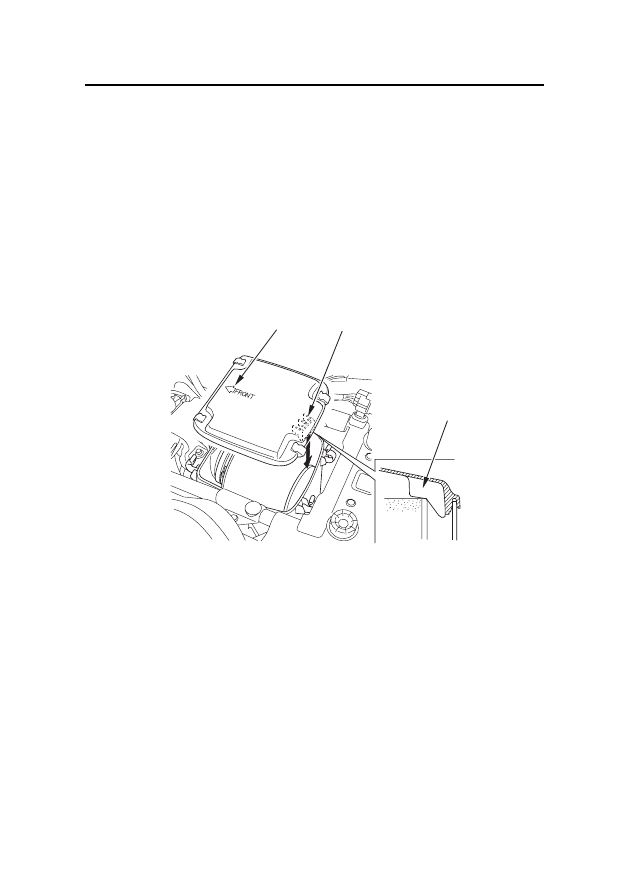

ПОД СЕДЛОМ



(8) метка FRONT (передняя часть)

(9) фиксатор

(8)

(9)

(9)

Обслуживание мотовездехода Honda

Пыльник

ПОД СЕДЛОМ



(1) пыльник



(2) трубка сапуна

Не задвигайте пыльник (1) слишком далеко в трубку сапуна (2). Грязный
пыльник подлежит очистке.

Воздушный фильтр

(2)

(1)
