Мотоцикл Honda XL700V/VA. Руководство - часть 7

Сигнализатор высокой температуры

охлаждающей жидкости и сигнализатор

неисправности двигателя (MIL)

Сигнализатор высокой температуры

охлаждающей жидкости (1) загорается

вместе с сигнализатором неисправности

двигателя (красного цвета) (MIL) (2)

при превышении нормальной рабочей

температуры охлаждающей жидкости.

При этом начнут мигать цифры, отобража*

ющие температуру охлаждающей жидкости.

Если это произошло, остановите двигатель и

проверьте уровень охлаждающей жидкости

в расширительном бачке. Ознакомьтесь

со страницами 48*49 Руководства и не

продолжайте движения, пока не устраните

причину.

Работа двигателя при температуре выше

допустимой может привести к его выходу

из строя.

ПРИМЕЧАНИЕ

(1) Сигнализатор высокой температуры

охлаждающей жидкости

(2) Красный сигнализатор неисправности

двигателя (MIL)

Сигнализатор низкого давления моторно.

го масла и сигнализатор неисправности

двигателя (MIL)

При падении давления моторного масла

ниже допустимого значения включается

сигнализатор неисправности двигателя

(MIL) (2) и мигает сигнализатор низкого

давления моторного масла (1).

Также сигнализатор неисправности двига

_

теля (MIL) включается, а сигнализатор

низкого давления моторного масла мигает

при включении зажигания. Сигнализатор

неисправности (MIL) остается включенным,

а сигнализатор низкого давления моторного

масла мигает до пуска двигателя.

Эксплуатация двигателя при низком давле*

нии моторного масла может привести к его

выходу из строя.

Если включается сигнализатор неисправ*

ности двигателя (MIL) и мигает сигнали*

затор низкого давления моторного масла,

необходимо немедленно остановить мото*

цикл на обочине с соблюдением мер предо*

сторожности.

(1) Сигнализатор низкого давления

моторного масла

(2) Красный сигнализатор неисправности

двигателя (MIL)

ПРИМЕЧАНИЕ

Спидометр

Показывает скорость движения.

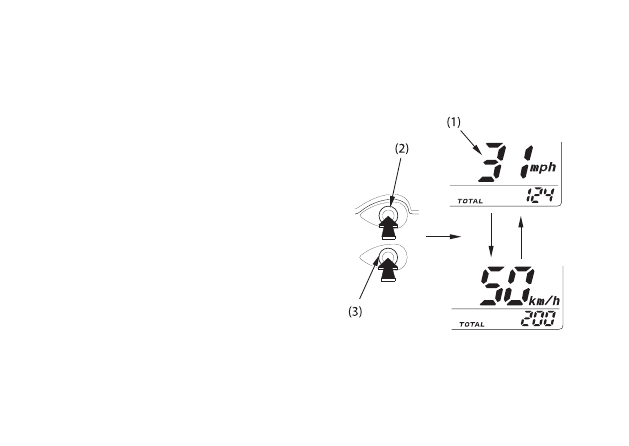

Переключение единиц

  измерения скорости

Спидометр (1) индицирует “km/h”

(“км/ч”) или “mph” (“мили/ч”).

Одометр/указатели пробега за поездку/

указатель обратного пробега отобража*

ют расстояние в “km” (“км”) или ‘‘mile’’

(“милях”).

(только для версии Е)

Для выбора ‘‘km/h’’/‘‘km’’ и ‘‘mph’’/

‘‘mile’’, одновременно нажмите и удержи*

вайте кнопку выбора (2) и кнопку сброса

(3) в течение более двух секунд в режимах

одометра и цифровых часов.

(1) Спидометр

(2) Кнопка выбора

(3) Кнопка сброса

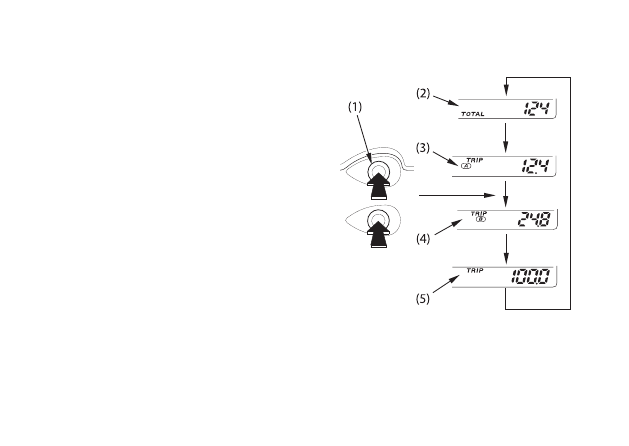

Дисплеи Одометра/Указателей пробега

А и В/Указателей обратного пробега

Дисплей может выполнять три функции:

одометр/указатели пробега за поездку/

указатель обратного пробега.

Нажмите кнопку выбора (1), чтобы вы*

брать режим ‘‘TOTAL’’ (одометр) (2),

‘TRIP A’’ (указатель пробега A) (3),

‘‘TRIP B’’ (указатель пробега B) (4) и

‘‘TRIP’’ (указатель пробега) (5).

(1) Кнопка выбора

(2) Одометр

(3) Указатель пробега за поездку А

(4) Указатель пробега за поездку В

(5) Указатель обратного пробега
