Мотоцикл Honda XL700V/VA. Руководство - часть 4

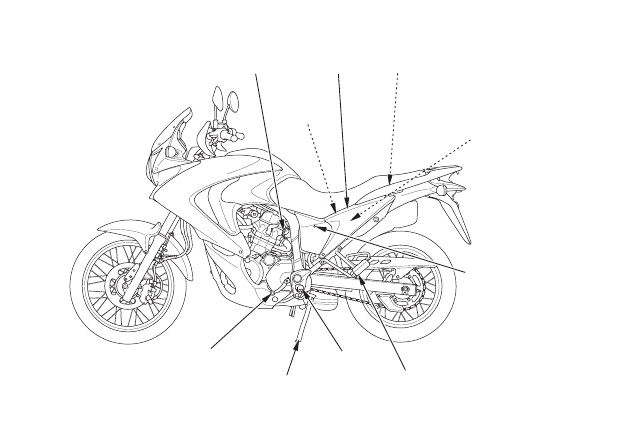

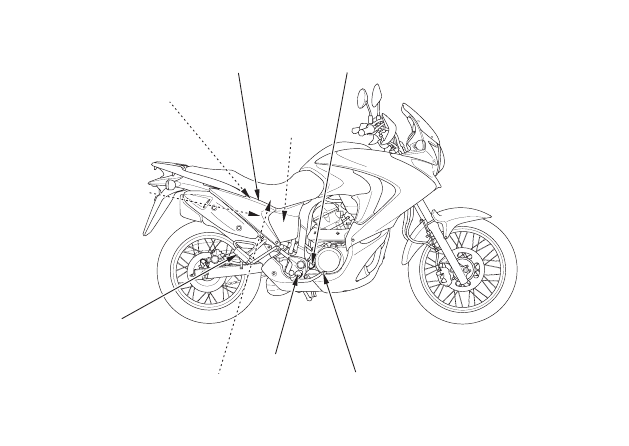

Комплект
инструментов

Бачок тормозной
жидкости заднего
тормоза

Держатель
шлема

Аккумуляторная
батарея

Пробка
маслоналивной
горловины

Педаль тормоза

Подножка

Отделение для
документов

Подножка
пассажира

Расширительный бачок
охлаждающей жидкости

Блок пред*
охранителей

Держатель шлема

Отсек для размещения
механического противо*
угонного устройства

Главный
предохранитель

Регулятор степени
демпфирования
хода сжатия
задней подвески

Подножка
пассажира

Подножка

Боковой упор

Педаль переклю*
чения передач

ПРИБОРЫ И ИНДИКАТОРЫ

Индикаторы и сигнализаторы располага*

ются на приборной панели. Их назначе*

ние изложено в таблицах на следующих

страницах.

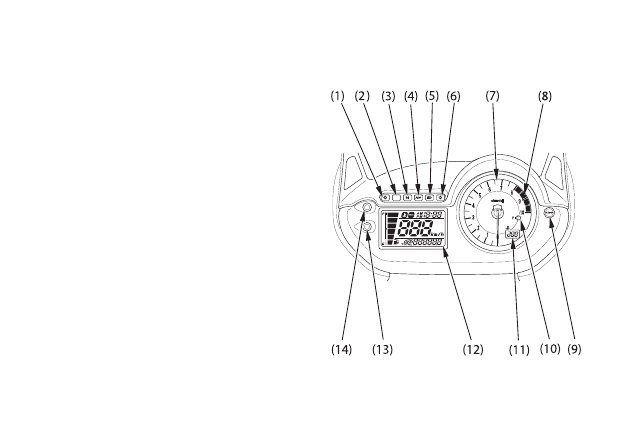

(1) Индикатор левых указателей поворота

(2) Сигнализатор неисправности

двигателя (MIL)

(3) Индикатор нейтрали

(4) Сигнализатор антиблокировочной

системы (ABS) (XL700VA)

(5) Индикатор дальнего света

(6) Индикатор правых указателей

поворота

(7) Тахометр

(8) Красная зона тахометра

(9) Индикатор системы иммобилайзера

(HISS)

(10)Сигнализатор системы управления

двигателем PGM*FI

(11)Указатель температуры охлаждающей

жидкости

(12)Многофункциональный дисплей

(13)Кнопка сброса

(14)Кнопка выбора

(№ позиции) Наименование

Функционирование

(1) Индикатор левых

указателей поворота

(зеленый)

Мигает при включении левых указателей поворота.

При включении зажигания высвечивается на несколь*

ко секунд, а затем гаснет.

(2) Сигнализатор

неисправности (MIL)

(красный)

Высвечивается, если температура охлаждающей

жидкости превысит установленное значение или

давление моторного масла упадет ниже штатно*

го. Высвечивается при включении зажигания,

когда двигатель не работает. Гаснет после запуска

двигателя, кроме случаев периодического включения

при работе прогретого двигателя на холостом ходу.

См. стр. 23*24.

(3) Индикатор нейтрали

(зеленый)

Высвечивается при включении нейтральной

передачи.
