Мотоцикл Honda ST1300/A. Руководство - часть 18

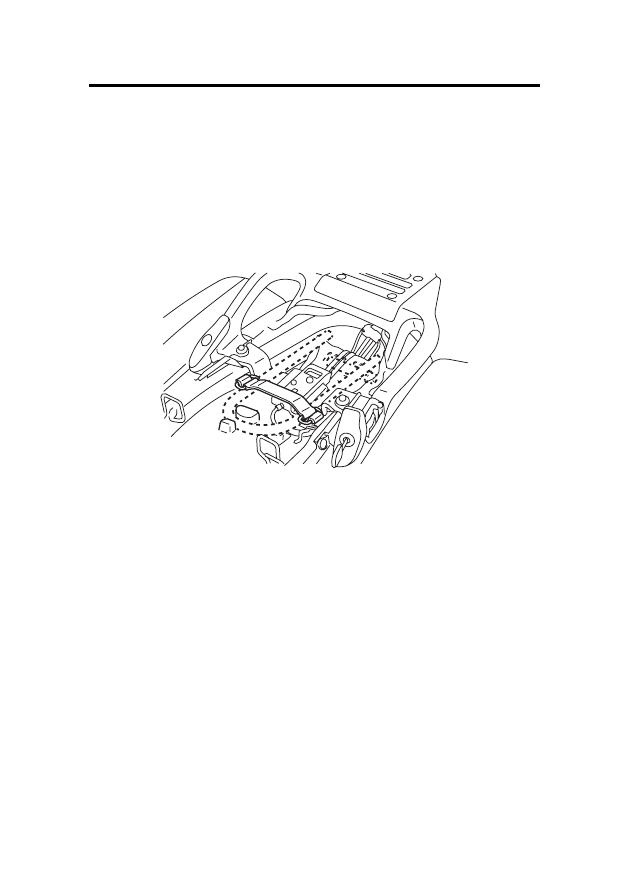

ОТСЕК ДЛЯ РАЗМЕЩЕНИЯ МЕХАНИЧЕСКОГО
ПРОТИВОУГОННОГО УСТРОЙСТВА
Отсек для размещения механического противоугонного устройства
находится под задним седлом. После размещения надежно закрепите
замок резиновым ремнем.

Некоторые механические противоугонные устройства из+за своей формы
и конструкции не могут быть размещены в этом отсеке.

ЗЕРКАЛА ЗАДНЕГО ВИДА
Узлы зеркал заднего вида снабжены специальным креплением,
обеспечивающим контролируемое отделение узла от основания при
столкновении с препятствием. Короткий трос крепит узел зеркала к
кронштейну.

Проверка:
• Поверьте зеркала на правильность регулировки положения.
• Нажмите на кожух до щелчка зеркала для его фиксации на креплении.
• После установки проверьте правильность положения зеркал и функци+

онирование указателей поворота.

В целях безопасности следует немедленно устанавливать на место зеркало
заднего вида. В противном случае вы не будете иметь возможности
пользоваться зеркалами заднего вида и указателями поворота в процессе
движения.

Если повреждения зеркал не позволяют установить их обратно,
демонтируйте их с крепления и обратитесь с мотоциклом к офици+
альному дилеру Honda.

Вождение мотоцикла с зеркалами, висящими на тросиках, может
привести к повреждению частей мотоцикла, изготовленных из пластика.

ПРИМЕЧАНИЕ

Кожух зеркала

Зеркало
заднего вида

ПРОЧЕЕ ОБОРУДОВАНИЕ

(Не требуемое для работы мотоцикла)

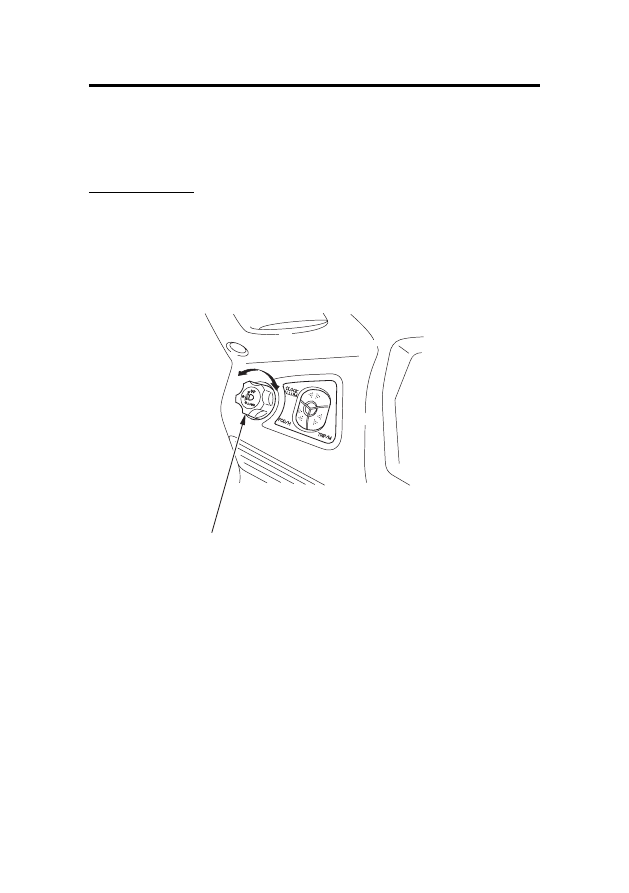

РЕГУЛИРОВКА НАПРАВЛЕНИЯ СВЕТА ФАРЫ ПО ВЕРТИКАЛИ
Вертикальная регулировка достигается поворотом регулятора в нужном
направлении.
Соблюдайте требования местного законодательства.

Для регулировки:
Включите зажигание, повернув ключ в положение ON (ВКЛ).
Для перемещения вниз луча света фары поворачивайте регулятор против
часовой стрелки.
Для перемещения вверх луча света фары поворачивайте регулятор по
часовой стрелке.

Регулятор светового пучка фары

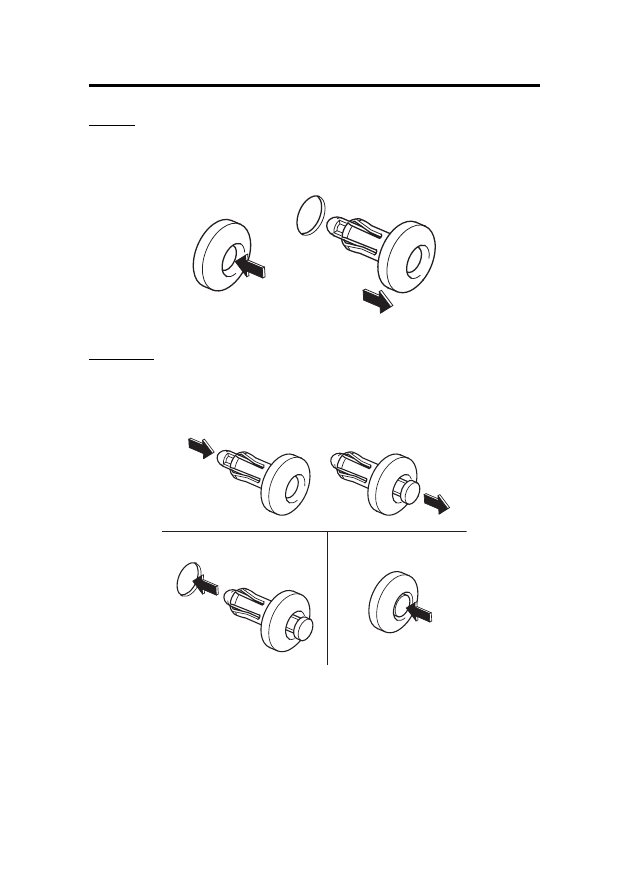

КЛИПСА
Снятие:
1. Продавите центральный штифт для освобождения фиксатора.
2. Извлеките клипсу из отверстия.

Установка:
1. Надавите на низ фиксатора.
2. Вставьте фиксатор в отверстие.
3. Слегка нажмите на центральный штифт для закрепления клипсы.

1.

2.

3.

ПРОЧЕЕ ОБОРУДОВАНИЕ

(Не требуемое для работы мотоцикла)
