Главный предохранитель:
Главный предохранитель (1) расположен под
седлом.
Номинальный ток главного предохранителя сос
тавляет:

30A

1. Снимите седло (стр. 35).
2. Отсоедините разъём (2) тягового реле стар

тера.

3. Извлеките перегоревший предохранитель

и установите новый. Запасной предохрани
тель (3) находится рядом с тяговым реле
стартера.

4. Присоедините разъём и установите на место

седло.

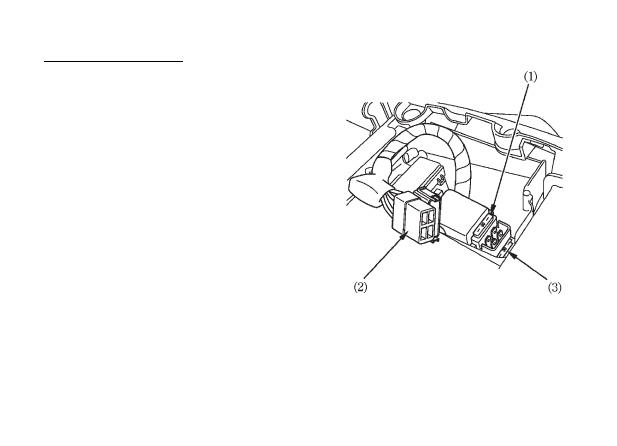

(1) Главный предохранитель
(2) Разъём
(3) Запасной главный предохранитель

РЕГУЛИРОВКА ВЫКЛЮЧАТЕЛЯ СТОП-
СИГНАЛА

Ознакомьтесь с правилами техники безопаснос
ти на стр. 56.

Время от времени проверяйте работу выключа
теля (1) стопсигнала, расположенного с правой
стороны мотоцикла, за двигателем.
Регулировка выключателя осуществляется вра
щением регулировочной гайки (2). Поворачи
вайте гайку в направлении (А), если стопсигнал
включается слишком поздно, и в направлении
(В) – если слишком рано.

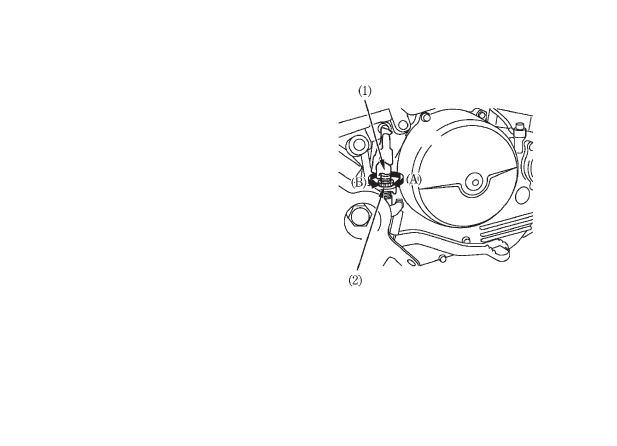

(1) Выключатель стопсигнала
(2) Регулировочная гайка

ЗАМЕНА ЛАМП

Ознакомьтесь с правилами техники безопаснос
ти на стр. 56.

Горящая лампа сильно нагревается и остаётся
горячей в течение некоторого времени после
её выключения. Дайте лампе остыть, прежде
чем начнёте работать с ней.

Не прикасайтесь пальцами к колбе лампы фары,
поскольку образование жировых пятен на пове
рхности лампы может вызвать её перегрев
и повреждение.
При замене лампы наденьте чистые перчатки.

Если вы касались колбы лампы голыми пальца
ми, то протрите её тканью, смоченной в спирте,
чтобы предотвратить её преждевременный вы
ход из строя.

Не забудьте выключить зажигание при заме
не лампы.
Используйте только рекомендованные лампы.
После установки новой лампы проверьте, как
работает прибор освещения.

Лампы головного/габаритного света
1. Выверните болты (1).
2. Снимите передний обтекатель (2).
3. Разъедините разъёмы (3).
4. – Лампа головного света:

Снимите резиновый чехол (4).
Нажмите на фиксатор (6) и извлеките
лампу (5).

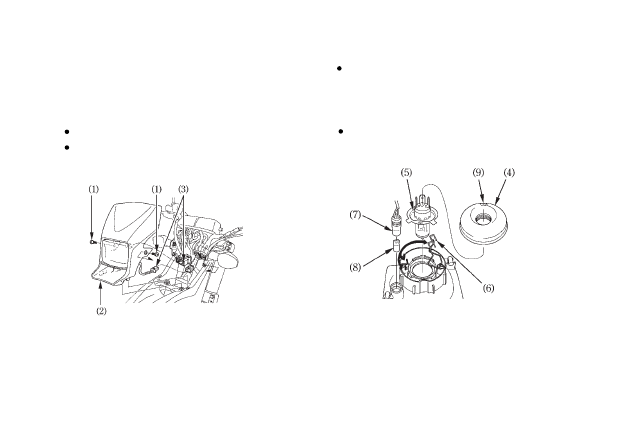

(1) Болты
(2) Передний обтекатель
(3) Разъемы

–  Лампа габаритного света:

Извлеките патрон (7).

Извлеките лампу (8), не поворачивая её.

5. Установите новую лампу, выполняя операции

в обратном порядке.

Установите резиновый чехол меткой
«TOP»  (9) вверх.

(4) Резиновый чехол
(5) Лампа головного света
(6) Фиксатор
(7) Патрон
(8) Лампа габаритного света
(9) Метка «TOP»
