Снятие заднего колеса
1. Приподнимите заднее колесо, разместив

под двигателем опорный блок.

2. Ослабьте контргайки (1) и регулировочные

гайки (2) приводной цепи.

3. Ослабьте гайку (3) задней оси.
4. Снимите приводную цепь (4) с ведущей

звёздочки, продвинув заднее колесо вперёд.

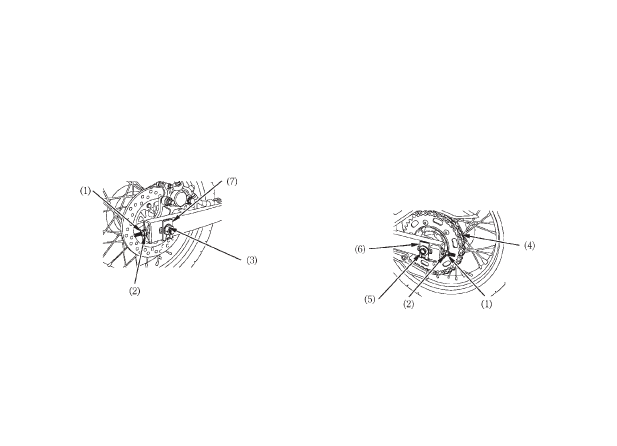

(1) Контргайка регулятора приводной цепи
(2) Регулировочная гайка приводной цепи
(3) Гайка задней оси
(7) Пластина правого регулятора цепи

5. Извлеките ось (5), снимите заднее колесо,

пластину (6) левого регулятора цепи, пласти

ну (7) правого регулятора цепи и боковую
втулку с рычага.

Не нажимайте на педаль тормоза при снятом
колесе. Поршень будет выдавлен из тормозного
цилиндра, что приведет к вытеканию тормозной
жидкости. Если это произойдёт, тормозную сис
тему придётся ремонтировать. Для выполнения
этой работы обратитесь к официальному дилеру
Honda.

(1) Контргайка регулятора приводной цепи
(2) Регулировочная гайка приводной цепи
(4) Приводная цепь
(5) Задняя ось
(6) Пластина левого регулятора цепи

Установка заднего колеса

При установке заднего колеса выполняйте
указанные выше операции в обратном по
рядке.
Убедитесь в том, что выступ (10) на кронш
тейне (11) тормозного суппорта находится
в пазу (8) на рычаге (9).
Затяните осевую гайку с рекомендованным
моментом:
Момент затяжки гайки задней оси:

93 Нм (9,5 кгсм, 69 фунтфут)

Отрегулируйте натяжение приводной цепи
(стр. 80).

Аккуратно размещайте тормозной диск между
тормозными колодками, чтобы не повредить их.
После установки колеса несколько раз нажмите
на педаль тормоза и затем проверьте, свободно
ли вращается колесо.

Если колесо вращается не свободно, или тор
мозные колодки трутся по диску, отрегулируйте
положение колеса.

Если при установке колеса не использовался
динамометрический ключ, как можно скорее об
ратитесь к официальному дилеру Honda для
проверки правильности сборки. Неправильная
сборка может привести к снижению эффектив
ности работы тормозной системы.

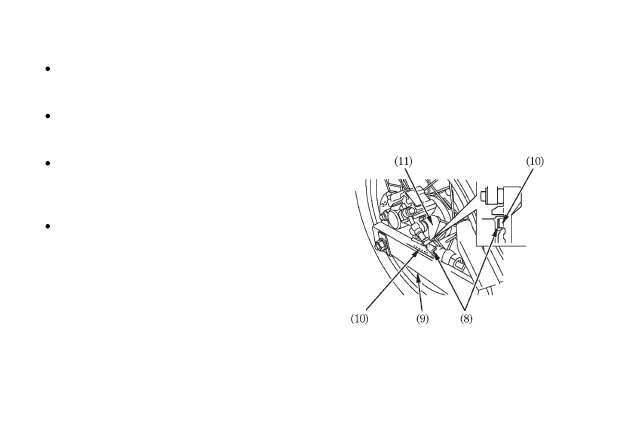

(8) Прорезь
(9) Рычаг
(10) Выступ
(11) Кронштейн тормозного суппорта

ИЗНОС ТОРМОЗНЫХ КОЛОДОК

Ознакомьтесь с правилами техники безопаснос
ти на стр. 56.

Износ тормозных колодок зависит от интенсив
ности торможения, манеры вождения мотоцик
ла и дорожных условий. (Обычно колодки изна
шиваются быстрее на мокрых и грязных доро
гах.)
Проверяйте состояние тормозных колодок при
каждом периодическом техническом обслужи
вании (стр. 59).

Передний тормоз
Проверьте по вырезам (1) износ каждой тор
мозной колодки.
Если какаялибо колодка изношена до выреза,
замените обе тормозные колодки в паре. Для
выполнения этой работы обратитесь к офици
альному дилеру Honda.

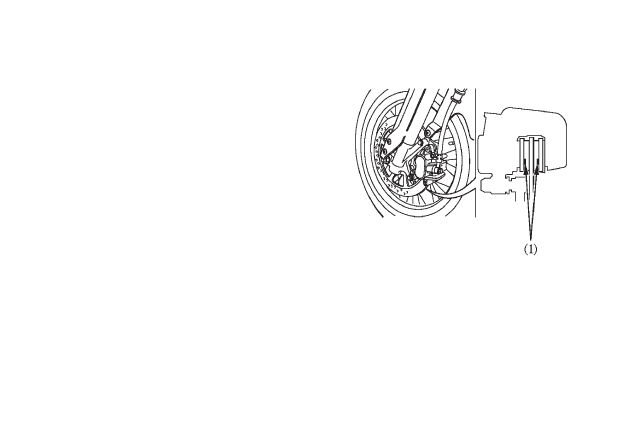

<ПЕРЕДНИЙ ТОРМОЗ>

(1) Вырез (индикатор износа)

Задний тормоз
Проверьте индикатор (2) износа на каждой ко
лодке.
Если какаялибо колодка изношена до канавки,
замените обе тормозные колодки в паре. Для
выполнения этой работы обратитесь к офици
альному дилеру Honda.

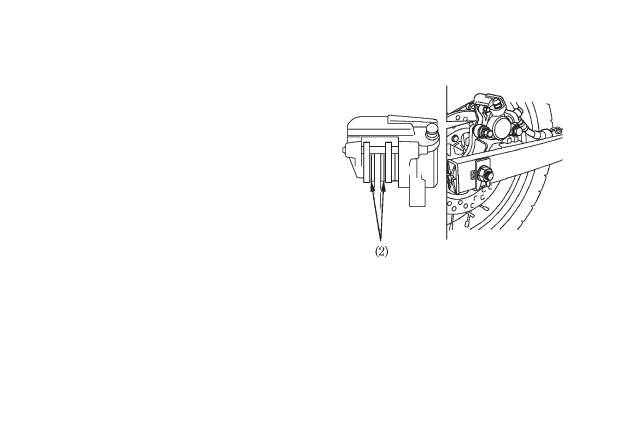

<ЗАДНИЙ ТОРМОЗ>

(2) Канавки (индикаторы износа)
