АККУМУЛЯТОРНАЯ БАТАРЕЯ

Ознакомьтесь с правилами техники безопаснос
ти на стр. 56.

Данная аккумуляторная батарея является необс
луживаемой, поэтому она не нуждается в про
верке уровня электролита или в доливе дистил
лированной воды. Если аккумуляторная батарея
разряжена и/или имеет место утечка электроли
та (что вызывает затруднённый пуск двигателя
или другие проблемы, связанные с электриче
ством), обратитесь к официальному дилеру
Honda.

Так как данная аккумуляторная батарея является
необслуживаемой, снятие полосы, закрываю
щей пробки, может привести к выходу её из
строя.

i

ÂÍÈÌÀÍÈÅ

Аккумуляторная батарея при работе выделяет
взрывоопасный водород.

Искра или пламя могут вызвать взрыв аккуму
ляторной батареи, сила которого достаточна
для причинения серьёзных травм.

При работе с аккумуляторной батареей следу
ет надевать защитную одежду, защитить лицо,
или доверить работы с аккумуляторной бата
реей квалифицированному механику.

Снятие аккумуляторной батареи
Аккумуляторная батарея (1) размещена в отсеке
за левой боковой крышкой.
1. Снимите седло (стр. 35).
2.  Снимите левую боковую крышку (см. стр. 39).
3. Выверните болты (2) и снимите фиксатор (3).
4. Вначале отсоедините отрицательную ()

клемму (4) от аккумуляторной батареи.

5. Извлеките аккумуляторную батарею из отсека.
6. Отсоедините положительную (+) клемму (5)

от аккумуляторной батареи.

7.  Снимите аккумуляторную батарею.

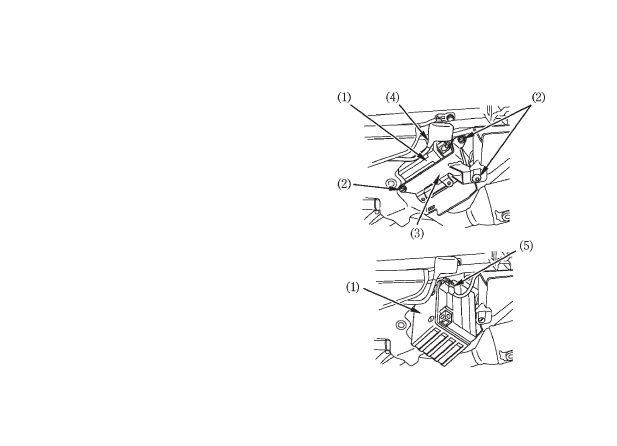

(1) Аккумуляторная батарея
(2) Болты
(3) Фиксатор
(4) Отрицательная () клемма
(5) Положительная (+) клемма

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ

Ознакомьтесь с правилами техники безопаснос
ти на стр. 56.

Если предохранители часто перегорают, это
указывает на возможное наличие короткого за
мыкания или перегрузки в системе электрообо
рудования. Для устранения данных неисправ
ностей обратитесь к официальному дилеру
Honda.

Запрещается использовать предохранители, от
личающиеся по номинальному току от штатных
предохранителей. Это может привести к серьёз
ному повреждению системы электрооборудова
ния, к возгоранию, внезапному выключению ос
ветительных приборов или потере мощности
двигателя.

Перегоревший предохранитель

Блок предохранителей:
Блок предохранителей расположен под седлом.
Номинальный ток предохранителей составляет:

15A

1. Снимите седло (стр. 35).
2. Откройте крышку блока предохранителей (1).
3. Извлеките перегоревший предохранитель

и установите новый. Запасной предохрани
тель (2) находится в блоке предохранителей.

4. Закройте крышку блока предохранителей

и установите седло.

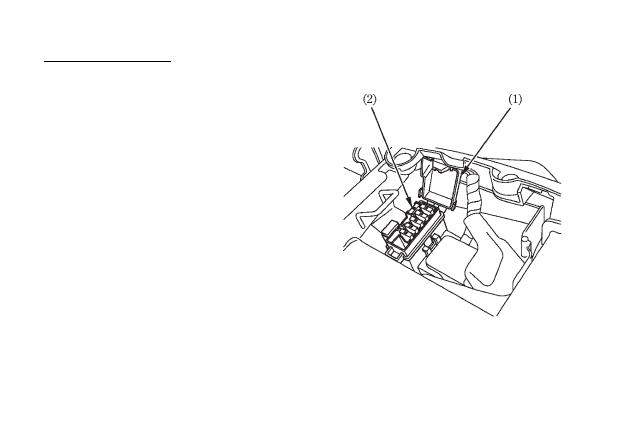

(1) Крышка блока предохранителей
(2) Запасной предохранитель
