Аккумуляторная батарея

 Снятие

Убедитесь, что ключ в замке зажигания установлен
в положение OFF.
1.  Снимите отсек для хранения комплекта инстру-

ментов:

 Стр. 96

2.  Откройте крышку отсека аккумуляторной бата-

реи.

3.  Отсоедините клемму от отрицательного (-)

полюсного вывода аккумуляторной батареи.

4.  Отсоедините клемму от положительного (+)

полюсного вывода аккумуляторной батареи.

  При отсоединении клеммы от положительно-

го (+) полюсного вывода аккумуляторной
батареи убедитесь, что клемма отрицатель-
ного (-) полюсного вывода аккумуляторной
батареи не касается металлических деталей
мотоцикла.

5.  Выньте аккумуляторную батарею/отсек аккуму-

ляторной батареи, следя за тем, чтобы не поте-
рять гайки клемм.

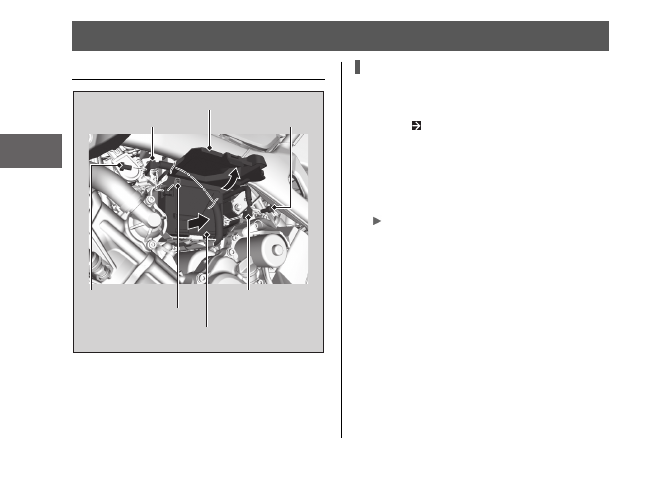

Снятие и установка компонентов

Положительный полюсный вывод

Крышка отсека
аккумуляторной батареи

Болт А

Отрицательный
полюсный вывод

Аккумуляторная батарея / Отсек
аккумуляторной батареи

Гайка клеммы

Болт B

6.  Отсоедините клемму от отрицательного (-)

полюсного вывода аккумуляторной батареи.

7.  Выньте аккумуляторную батарею из отсека акку-

муляторной батареи, следя за тем, чтобы не
потерять гайки клемм.

 Установка

Установка деталей осуществляется в обратной
последовательности.
Сначала присоедините клемму к отрицательному (-)
полюсному выводу аккумуляторной батареи, и
только потом – к положительному. При присоедине-
нии клеммы к положительному (+) полюсному
выводу аккумуляторной батареи убедитесь, что
клемма отрицательного (-) полюсного вывода акку-
муляторной батареи не касается металлических
деталей мотоцикла.
Убедитесь, что болты и гайки надежно затянуты.
После присоединения аккумуляторной батареи не
забудьте произвести установку часов:

 Стр. 39

Рекомендации по правильному обращению с акку-
муляторной батареей см. в разделе «Основы пра-
вильного обслуживания»:

 Стр. 80

Разряженная аккумуляторная батарея:

 Стр. 144

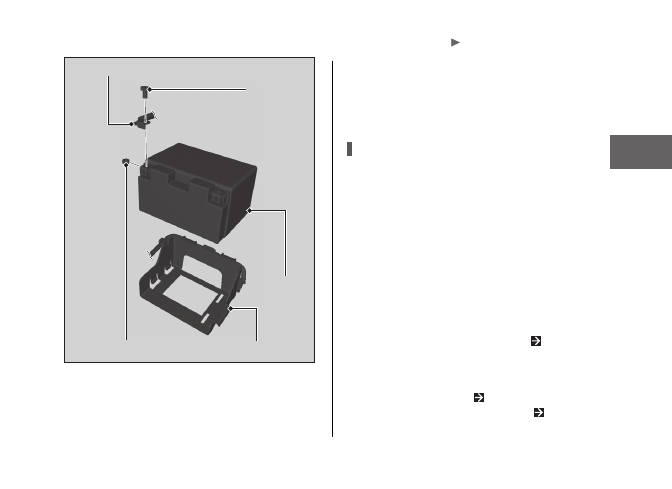

Снятие и установка компонентов   Аккумуляторная батарея

Отрицательный полюсный вывод

Болт B

Аккумуляторная
батарея

Отсек аккумуляторной
батареи

Гайка клеммы

Крышка отсека аккумуляторной батареи

 Снятие

1. Выверните

болт.

2.  Снимите крышку отсека аккумуляторной бата-

реи, выведя защелку из направляющей.

 Установка

Установка деталей осуществляется в обратной
последовательности.

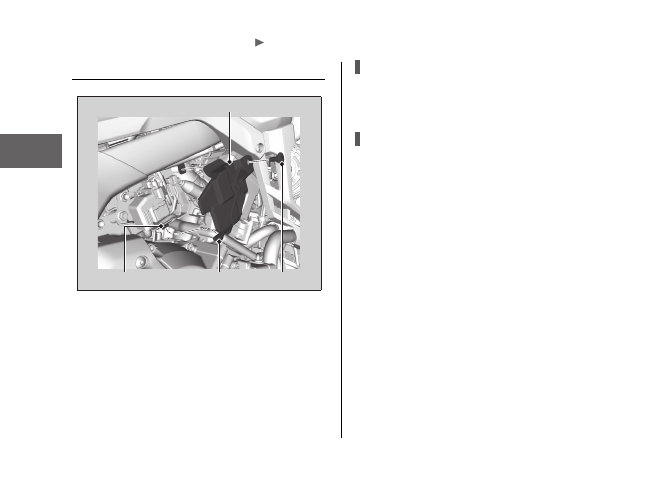

Снятие и установка компонентов   Крышка отсека аккумуляторной батареи

Крышка отсека аккумуляторной батареи

Направляющая

Защелка

Болт

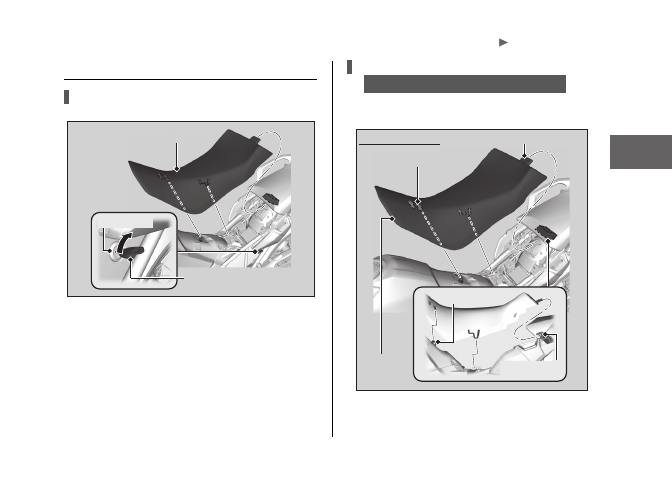

Седло водителя

 Снятие

1.  Вставьте ключ зажигания в замок седла, повер-

ните его по часовой стрелке, удержите в повер-
нутом положении и откройте седло водителя.

2.  Снимите седло водителя, потянув его вперед и

вверх.

 Установка

1.

Установка седла в верхнее положение:

Вставьте задний штифт в задний верхний паз на
заднем багажнике.

См. продолжение

Снятие и установка компонентов   Седло водителя

Седло водителя

Замок седла

Ключ зажигания

Верхнее положение:

Передний нижний паз

Задний штифт

Седло
водителя

Передняя опора

Верхний паз
