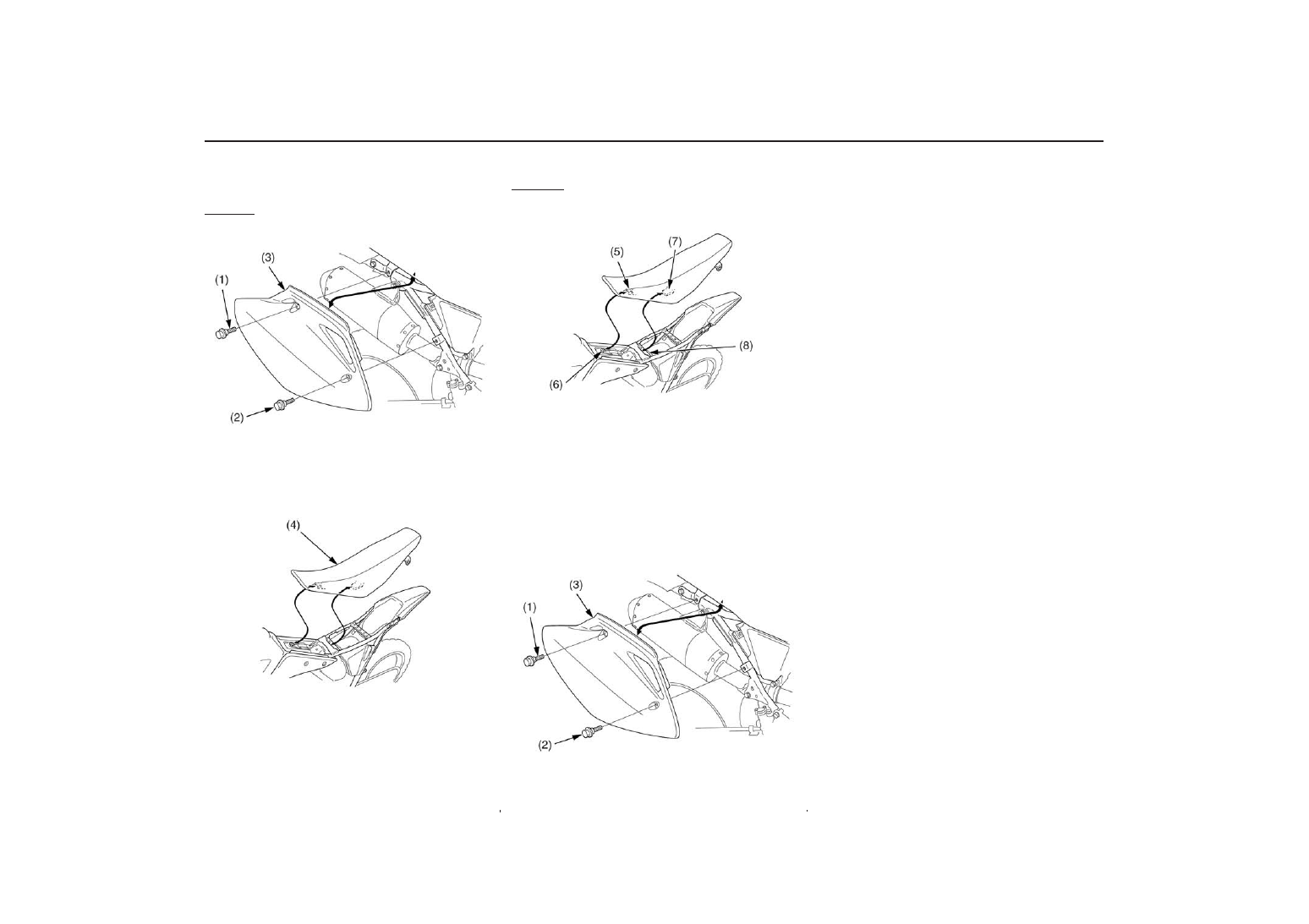

Демонтаж седла

Общие сведения по управлению мотоциклом и вождению

Ознакомьтесь с правилами техники безопасности на стр.
19.
Демонтаж
1. Выверните винты крепления сиденья (1), снимите

болты бокового кожухов (2) и боковые кожухи (3)

(1) болты крепления седла
(2) болт бокового кожуха
(3) боковой кожух

2. Снимите седло (4), сдвинув его назад.

(4) седло

Установка:

1. Установите седло на место, совместив передний

выступ (5) с кронштейном седла (6), а задний выступ
(7) с ушком (8) на раме.

(5) передний выступ
(6) кронштейн седла
(7) задний выступ
(8) ушко

2. Установите на место боковые кожухи (3) и затяните

болты (2) боковых кожухов.

3. Установите крепежные болты (1) седла и затяните их

рекомендованным моментом.
26 Нм

(1) болты крепления седла
(2) болт бокового кожуха
(3) боковой кожух

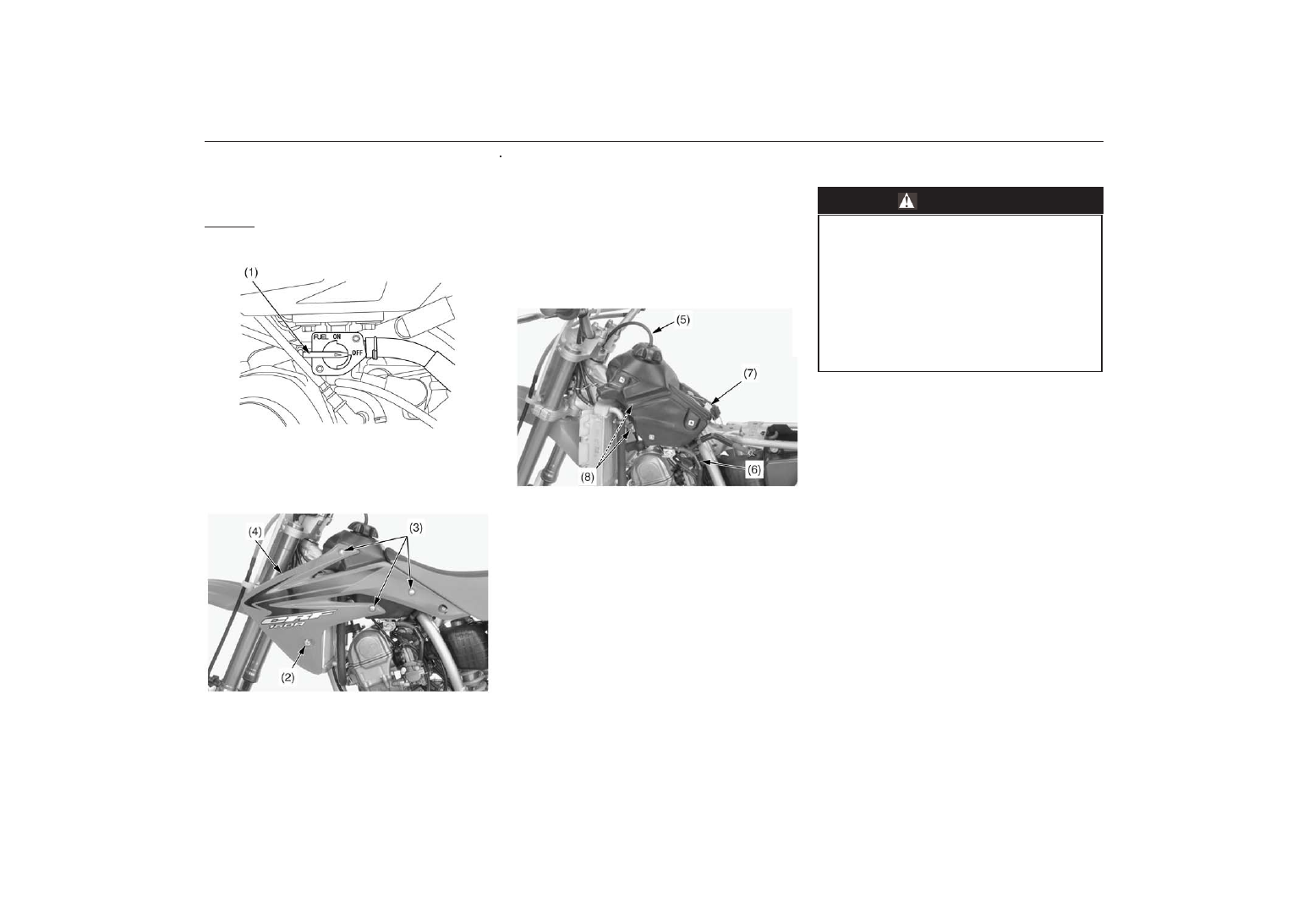

Демонтаж топливного бака

Обслуживание мотоцикла Honda

Ознакомьтесь с правилами техники безопасности на стр.
19.

Демонтаж
1. Поверните топливный кран (1) в положение OFF

(Закрыто).

(1) топливный кран

2.  Снимите болты/манжеты (2) обтекателя А.
3.  Снимите болты (3) обтекателя В и обтекатели (4).

(2) болт/манжета обтекателя А
(3) болты обтекателя В
(4) обтекатель

4.  Снимите заднее седло (см. стр. 29).
5.  Извлеките вентиляционную трубку (5) из осевой гайки

руля.

6.  Отсоедините топливопровод (6).
7.  Отсоедините ремень топливного бака (7).
8. Снимите болты/шайбы(8) крепления топливного бака.
9.  Снимите топливный бак.

((5) вентиляционная трубка
(6) топливопровод
(7) ремень топливного бака
(8) болты/шайбы(8) крепления топливного бака

ПРЕДОСТЕРЕЖЕНИЕ

Бензин исключительно огнеопасен и взрывоо%
пасен. Работая с топливом, вы можете получить
серьёзные ожоги и травмы.

• Остановите двигатель и не приближайтесь к

топливу с источниками тепла, искр и открытого
пламени.

• Все работы с бензином следует проводить на

открытом воздухе.

• Немедленно вытирайте брызги или пролитое

топливо.

Демонтаж топливного бака

Обслуживание мотоцикла Honda

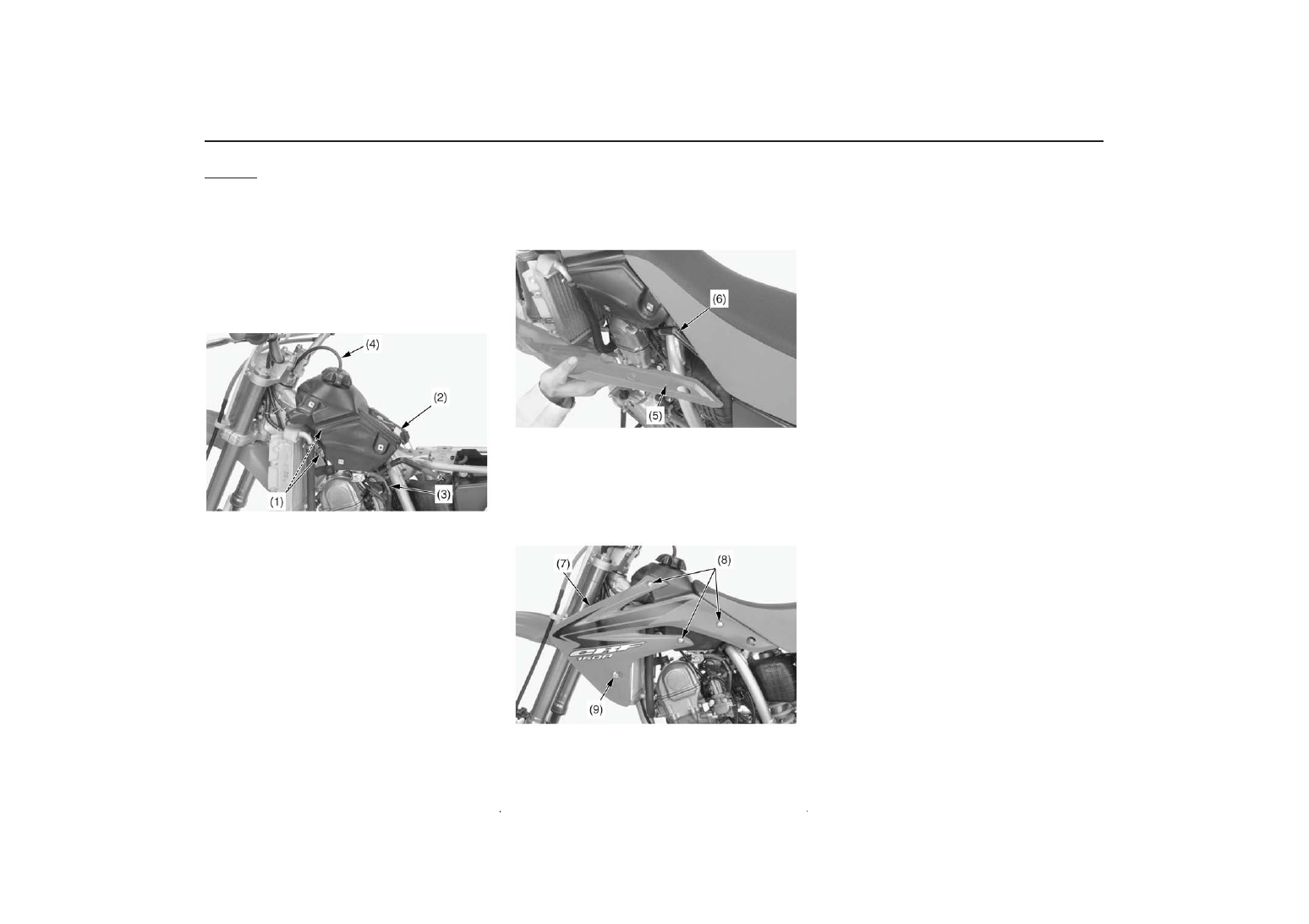

Установка:
1. Установите топливный бак на раму.
2. Установите болты/шайбы(1) крепления топливного

бака на место и затяните их.

3.  Закрепите ремень топливного бака (2).
4.  Подсоедините топливопровод (3).
5.  Установите вентиляционную трубку (4) в осевую гайку

руля.

(1) болты/шайбы(8) крепления топливного бака
(2) ремень топливного бака
(3) топливопровод
(4) вентиляционная трубка

6.  Установите на место седло (см. стр. 29).
7. Установите ушко левого обтекателя (5) под трубку

сапуна картера (6).

(5) ушко обтекателя
(6) вентиляционная трубка картера

8. Установите на место обтекатели (7) и болты

обтекателей (8).

9. Установите на место и затяните болты/манжеты

обтекателя А.

10. Затяните болты обтекателя В.

(7) обтекатель
(8) болты обтекателя В
(9) болт/манжета обтекателя А

Демонтаж подрамника

Обслуживание мотоцикла Honda

Ознакомьтесь с правилами техники безопасности на стр.
19.

Демонтаж
1.  Снимите глушитель (стр. 85).
2.  Снимите заднее седло (см. стр. 29).

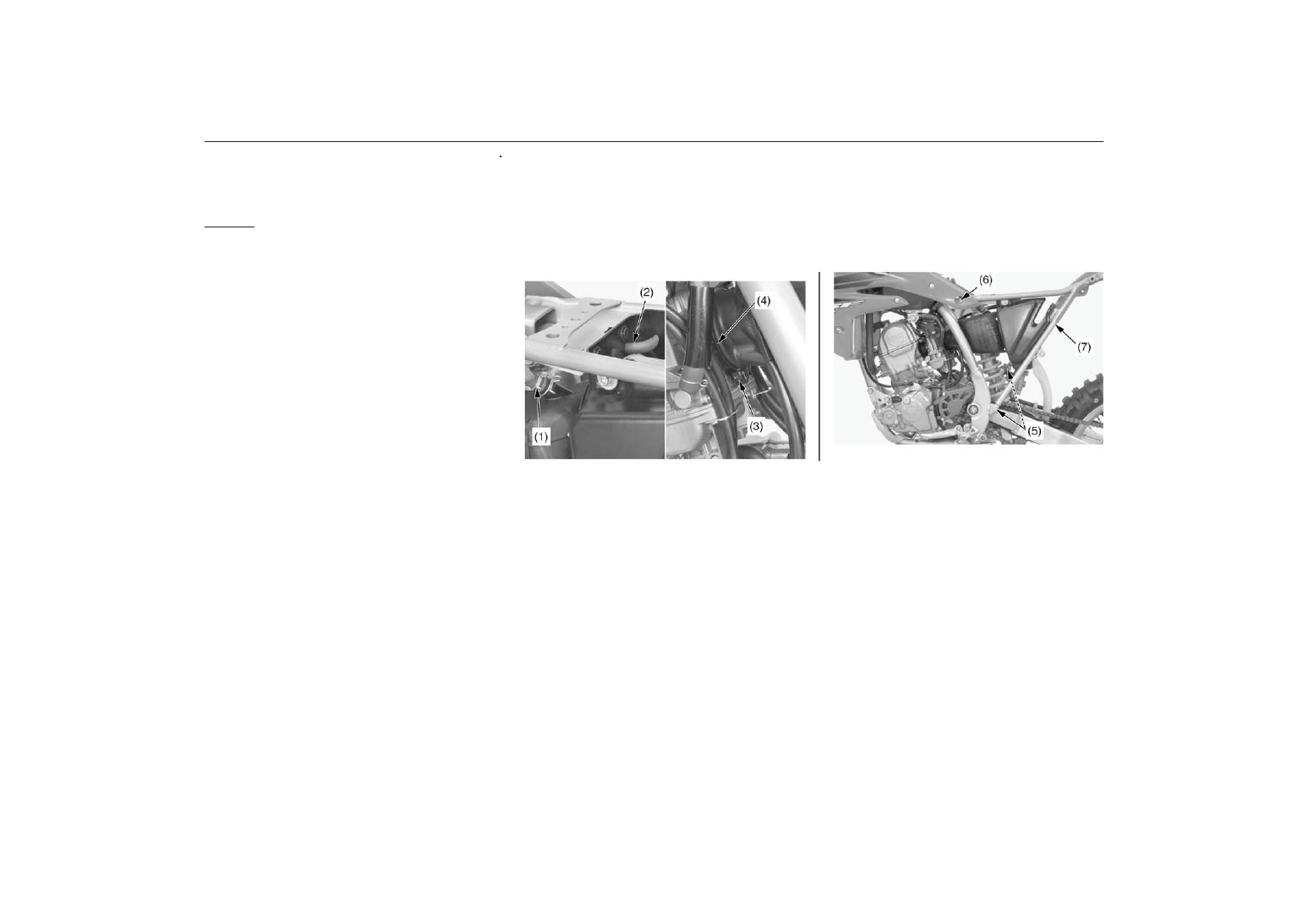

3.  Отсоедините вентиляционную трубку картера (1).
4.  Извлеките вентиляционную трубку (2) трансмиссии из

корпуса воздухоочистителя.

5.  Ослабьте винт (3) на хомуте (4) соединительной трубки

воздухоочистителя.

(1) вентиляционная трубка картера
(2) вентиляционная трубка трансмиссии
(3) винт
(4) хомут соединительной трубки воздухоочистителя

6. Снимите нижние крепежные болты (5) подрамника и

верхний болт (6) подрамника. Затем снимите
подрамник

(7), вытянув его назад.
(5) нижние крепежные болты
(6) верхний крепежный болт
(7) подрамник
