РЕГУЛИРОВКА ВЫКЛЮЧАТЕЛЯ СТОП:
СИГНАЛА
Ознакомьтесь с правилами техники безопас>
ности на стр. 85.

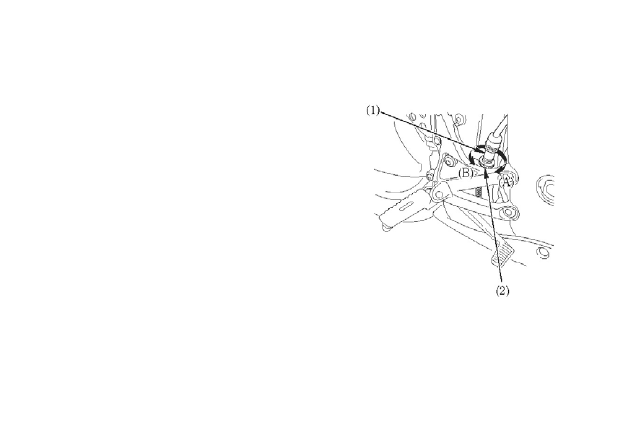

Регулярно проверяйте исправность концевого
выключателя (1) стоп>сигнала, расположен>
ного с правой стороны, за двигателем. Регу>
лировка выключателя осуществляется враще>
нием регулировочной гайки (2). Поворачи>
вайте гайку в направлении (А), если выклю>
чатель включает стоп>сигнал слишком позд>
но, и в направлении (В), если включение стоп>
сигнала происходит слишком рано.

(1) Концевой выключатель стоп>сигнала
(2) Регулировочная гайка

ЗАМЕНА ЛАМП
Ознакомьтесь с правилами техники безопас>
ности на стр. 85.
Лампа прибора освещения нагревается до вы>
сокой температуры при включенном освеще>
нии и остается горячей в течение некоторого
времени после выключения освещения. Дайте
лампе остыть, прежде чем работать с ней.
Не прикасайтесь пальцами к колбе лампы
фары, поскольку образование жировых пятен
на поверхности лампы может вызвать её
повреждение. При замене лампы наденьте
чистые перчатки. Если вы касались колбы
лампы голыми пальцами, протрите её тканью,
смоченной в спирте, чтобы предотвратить её
быстрый выход из строя.

• Не забудьте выключить зажигание при за>

мене лампы.

• Не используйте отличающиеся от рекомен>

дованных лампы.

• После установки новой лампы проверьте,

как работает прибор освещения.

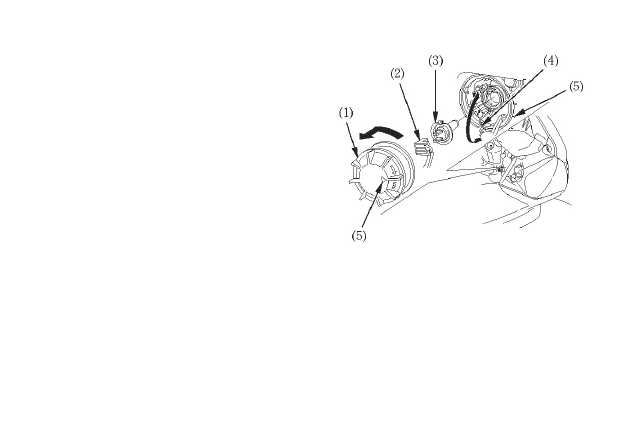

Лампа фары
1. Снимите крышку патрона лампы (1), по>

вернув ее против часовой стрелки.

2. Вытащите патрон (2), не поворачивая его.
3. Нажмите на фиксатор (4) и извлеките лам>

пу (3).

4. Вытяните лампу, не поворачивая её.
5. Установите  новую лампу, выполняя опера>

ции в обратном порядке.
• Установите крышку патрона, повернув ее

по часовой стрелке.
Совместите стрелки (5) на крышке па>
трона лампы и кожухе фары.

(1) Крышка патрона
(2) Патрон
(3) Лампа
(4) Фиксатор
(5) Стрелки

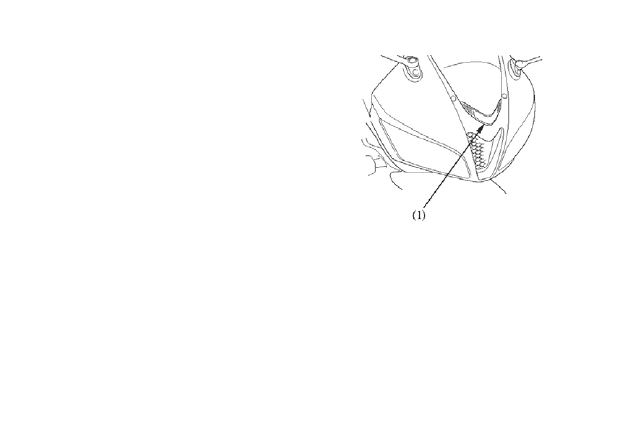

Стояночный фонарь
В конструкции стояночного фонаря приме>
няются светодиоды.
Если какой>либо из светодиодов  не заго >
рается, обратитесь к официальному дилеру
Honda.

(1) Стояночный фонарь
