Установка заднего колеса
• При установке заднего колеса выполняйте

указанные выше операции в обратном
порядке.

• Установите боковые втулки на левую и пра>

вую стороны ступицы колеса.

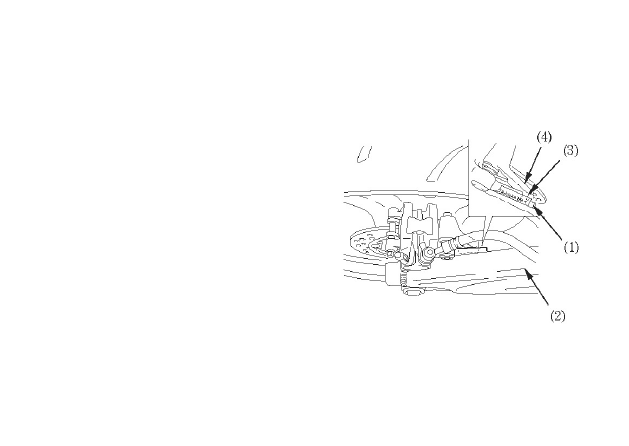

• Убедитесь в том, что тяга (3) на кронштейне

(4) тормозного суппорта находится в пазу
(1) качающегося рычага (2).

• Затяните гайку задней оси рекомендован>

ным моментом:

113 Нм

• Отрегулируйте прогиб приводной цепи

(стр. 108 > 109).

Чтобы не повредить тормозные колодки во
время установки колеса, будьте внимательны,
заводя тормозной диск между тормозных
колодок.

После установки колеса несколько раз на>
жмите на педаль тормоза и затем проверьте,
свободно ли вращается колесо. Если колесо
вращается не свободно, или тормозные ко >
лодки трутся по диску, перепроверьте колесо.

Если при сборке не использовался динамо>
метрический ключ, как можно скорее обрати>
тесь к официальному дилеру Honda для про>
верки правильности сборки. Неправильная
сборка может привести к потере тормозных
свойств.

(1) Паз
(2) Маятник
(3) Тяга
(4) Кронштейн тормозного суппорта

ИЗНОС ТОРМОЗНЫХ КОЛОДОК
Ознакомьтесь с правилами техники безопас>
ности на стр. 85.

Износ тормозных колодок зависит от интен>
сивности торможения, манеры вождения мо>
тоцикла и дорожных условий. (Обычно колод>
ки изнашиваются быстрее на мокрых и гряз>
ных дорогах.) Проверяйте состояние тормоз>
ных колодок при каждом периодическом тех>
ническом обслуживании (стр. 88).

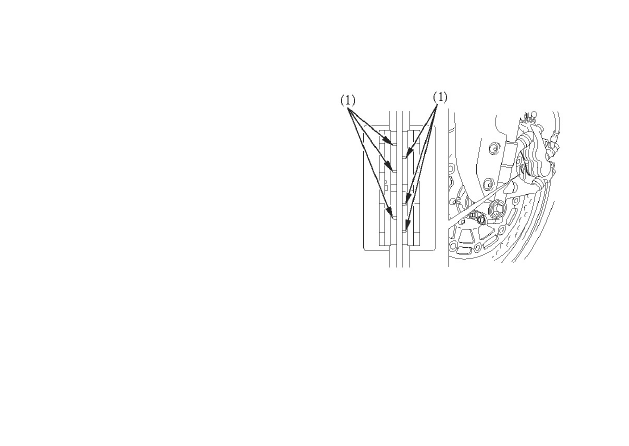

Передний тормоз
Всегда проверяйте каждую колодку как на
правом, так и на левом тормозных суппортах.
Проверьте индикаторы (1) износа на каждой
колодке.
Если степень износа какой>либо из колодок
равна глубине канавки, замените обе тормоз>
ных колодки в комплекте. Для выполнения
этой операции обратитесь к официальному
дилеру Honda.

(ПЕРЕДНИЙ ТОРМОЗ)

На изображении показана левая сторона,
правая выглядит подобным образом.

(1) Канавки индикатора износа

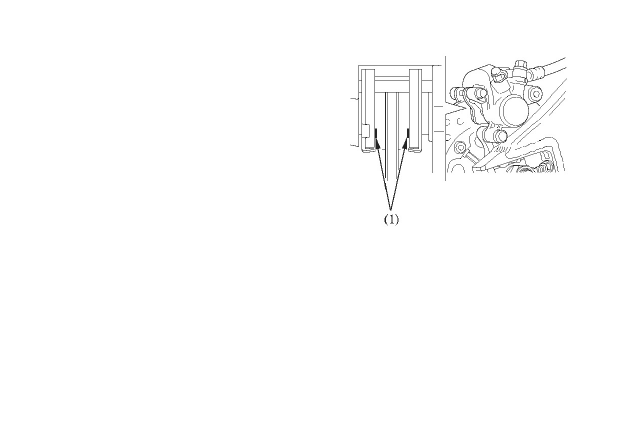

Задний тормоз
Проверьте по канавкам (1) износ каждой тор>
мозной колодки. Если степень износа какой>
либо из колодок равна глубине выреза, заме>
ните обе тормозные колодки в комплекте. Для
выполнения этой операции обратитесь к
официальному дилеру Honda.

(ЗАДНИЙ ТОРМОЗ)

(1) Канавки

АККУМУЛЯТОРНАЯ БАТАРЕЯ
Ознакомьтесь с правилами техники безопас>
ности на стр. 85.

На данном мотоцикле применяется  необслу>
живаемая аккумуляторная батарея, которая не
нуждается в проверке уровня электролита или
доливке  дистиллированной воды. Если
аккумуляторная батарея разряжена и/или
имеет место подтекание электролита, затруд >
нённый запуск или другие проблемы, связан>
ные с электричеством, обратитесь к офи>
циальному дилеру Honda.

ПРИМЕЧАНИЕ

На данном мотоцикле применяется  необслу>
живаемая аккумуляторная батарея. Снятие
полосы, закрывающей пробки, может привес>
ти к выходу аккумуляторной батареи из строя.

Аккумуляторная батарея при работе
выделяет взрывоопасный водород.

Искра или пламя могут вызвать взрыв ак>
кумуляторной батареи, сила которого до>
статочна для причинения серьёзных травм.

При работах с аккумуляторной батареей
следует надевать защитную одежду, за>
щитить лицо или доверить работы с
аккумуляторной батареей квалифициро>
ванному механику.

ПРЕДОСТЕРЕЖЕНИЕ
