Не нажимайте на рычаг тормоза, когда суп>
порт снят. Поршень суппорта будет выдавлен
из цилиндра, что приведет к вытеканию тор>
мозной жидкости. Если это произойдёт, тор>
мозную систему придётся ремонтировать. Для
выполнения этой операции обратитесь к
официальному дилеру Honda.

3. Ослабьте правый и левый стяжные болты (3)

и открутите передний болт оси (4).

4. Извлеките ось (5) переднего колеса, перед>

нее колесо и боковые втулки.

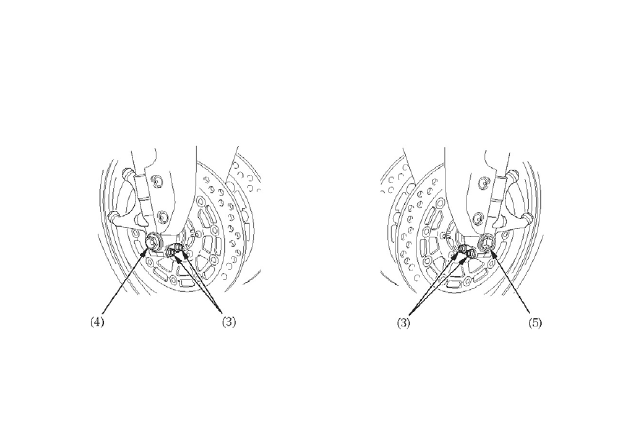

(3) Стяжные болты оси
(4) Болт передней оси

(5) Ось переднего колеса

Установка переднего колеса
1. Установите боковые манжеты на левую и

правую стороны ступицы колеса.

2. Поместите переднее колесо между перьями

вилки и вставьте с левой стороны ось через
левое перо вилки и ступицу колеса.

3. Выровняйте торец передней оси (1) запод>

лицо с поверхностью пера вилки (2).

4. Затяните стяжные болты на левом пере пе>

редней вилки рекомендованным моментом:

22 Нм

5. Затяните  болт оси рекомендованным мо>

ментом:

59 Нм

6. Убедитесь в правильности установки про>

кладок передней вилки (3) в кронштейне
тормозного суппорта.

7. Установите правый и левый тормозной суп>

порты на перья вилки и затяните крепеж >
ные болты рекомендованным моментом:

45 Нм

Чтобы не повредить тормозные колодки во
время установки суппортов, будьте внима>
тельны, заводя тормозные диски (4) между
тормозными колодками.

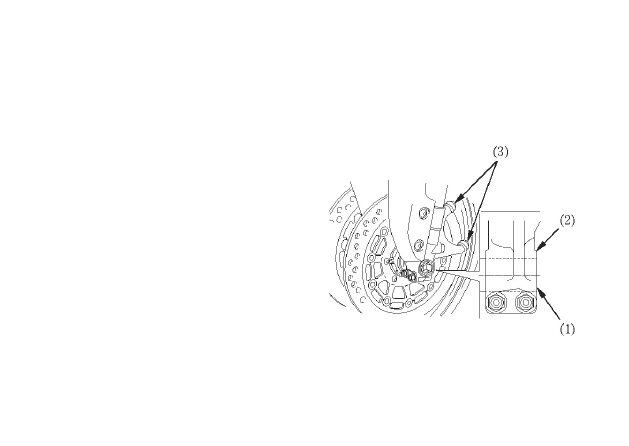

(1) Торец вала переднего колеса
(2) Поверхность пера вилки
(3) Прокладки передней вилки

8. Нажмите на рычаг переднего тормоза и по>

качайте несколько раз переднюю вилку. От>
пустите рычаг тормоза и проверьте, на>
сколько свободно вращается колесо. Если
колесо вращается не свободно, или тор>
мозные колодки трутся по диску, устраните
неисправности.

Если зазор между поверхностями тормоз>
ных дисков и корпусами тормозных суп>
портов (5) (не тормозными колодками)
симметричны, выполните следующее.
Если зазоры не симметричны, ослабьте
левые стяжные болты оси и потяните ле>
вое перо вилки наружу или нажмите его
внутрь для регулировки зазора. После
этого выполните следующие действия.

9. Затяните стяжные болты на правом пере

передней вилки рекомендованным мо>
ментом:

22 Нм

10. Измерьте  зазор (6) между каждой из

поверхностей левого тормозного диска и
корпусом левого тормозного суппорта (не
тормозными колодками) с помощью щу>
па>калибра на 0,7 мм (7) (см. рисунок).

Если при этой операции не использовался ди>
намометрический ключ, как можно скорее об>
ратитесь к официальному дилеру Honda для
проверки правильности сборки. Неправиль>
ная сборка может привести к потере тор>
мозных свойств.

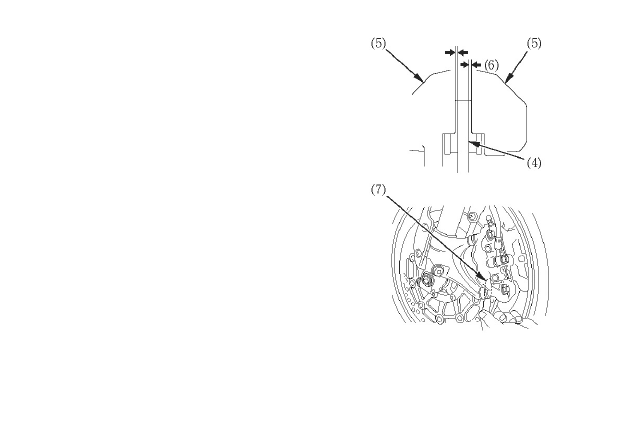

(4) Тормозной диск
(5) Корпус суппорта
(6) Зазор
(7) Щуп>калибр

Снятие заднего колеса
1. Приподнимите заднее колесо над опорной

поверхностью, разместив под двигателем
опорный блок.

2. Ослабьте гайку (1) задней оси.
3. Ослабьте контргайки (2) и регулировочные

болты (3).

4. Снимите осевую гайку и шайбу.
5. Снимите приводную цепь (4) с ведомой

звёздочки, продвинув заднее колесо впе>
рёд.

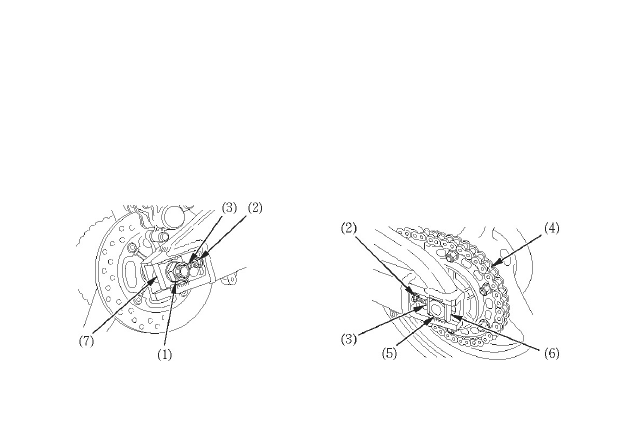

(1) Гайка задней оси
(2) Контргайки
(3) Регулировочные болты
(7) Правая пластина регулировки цепи

6. Извлеките ось заднего колеса (5), снимите

заднее колесо, пластину (6) левого регуля>
тора цепи, пластину (7) правого регулятора
цепи и боковые втулки с качающегося ры>
чага.

Не нажимайте на педаль тормоза при снятом
колесе. Поршень суппорта будет выдавлен из
цилиндра, что приведет к вытеканию тормоз>
ной жидкости. Если это произойдёт, тормоз>
ную систему придётся ремонтировать. Для
выполнения этой операции обратитесь к офи>
циальному дилеру Honda.

(4) Приводная цепь
(5) Вал задней оси
(6) Левая пластина регулировки цепи
