НИЖНИЙ КОЖУХ
Для получения доступа к расширительному
бачку и замены масляного фильтра необхо >
димо снять нижний кожух.

Снятие:
1. Снимите болты А (1), и болты В (2).
2. Снимите нижний кожух (3), затем вытяните

трубопроводы (4).

Установка:
• Установка выполняется в порядке, обрат >

ном процедуре снятия.

• Правильно установите трубопроводы на

место.

(1) Болты А
(2) Болты В
(3) Нижний кожух
(4) Трубопроводы

ЦЕНТРАЛЬНЫЙ КОЖУХ
Для обслуживания свечей зажигания необхо >
димо снять центральный кожух. Правый и ле>
вый центральные кожухи снимаются одина>
ково.

Снятие:
1. Выверните болты (1).
2. Снимите фиксатор А (2) и фиксатор В (3).
3. Снимите центральный кожух (4) и отсоеди>

ните колодку передних указателей поворо>
та (5).
• Не прилагайте к кожуху чрезмерное

усилие.

• Осторожно отсоедините фиксаторы.

Установка:
• Установка выполняется в порядке, обрат >

ном процедуре снятия.

(1) Болты
(2) Фиксатор А
(3) Фиксатор В
(4) Центральный кожух
(5) Колодка передних указателей поворота

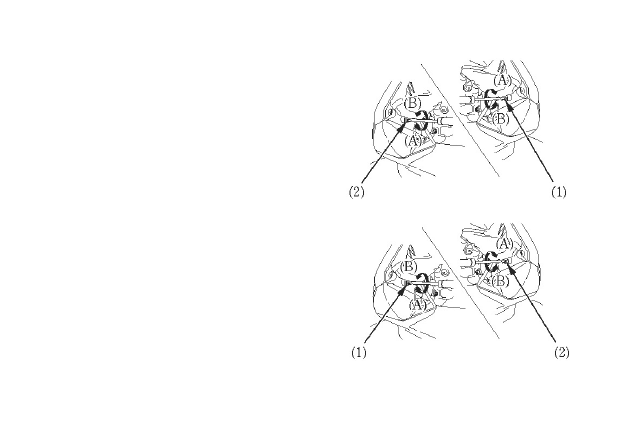

РЕГУЛИРОВКА НАПРАВЛЕНИЯ СВЕТА ФАРЫ
ПО ВЕРТИКАЛИ
Вертикальная регулировка достигается
заворачиванием или выворачиванием винтов
(1) и (2), в зависимости от того, в каком на>
правлении проводится регулировка.
Соблюдайте требования местного законода>
тельства.

(1) Винт (ближний свет)
(2) Винт (дальний свет)
(А) Перемещение вверх
(В) Перемещение вниз

Для версий F, ED:

Для стран E, EK, U:

ЭКСПЛУАТАЦИЯ МОТОЦИКЛА

ОСМОТР ПЕРЕД ПОЕЗДКОЙ
Для вашей собственной безопасности очень
важно потратить немного времени, и перед
поездкой обойти вокруг мотоцикла, проверяя
его состояние. При обнаружении любой
неисправности  обязательно  необходимо её
устранить или обратиться для её устранения к
официальному дилеру Honda.

Ненадлежащее техническое обслужива>
ние или оставленная перед поездкой без
внимания неисправность может стать
причиной аварии, в которой вы можете
получить серьёзные травмы или погиб>
нуть.

Всегда выполняйте осмотр перед каждой
поездкой и исправляйте любые обнару >
женные неисправности.

ПРЕДОСТЕРЕЖЕНИЕ

1. Уровень масла в двигателе  > добавьте

моторного масла, если это необходимо (стр.
45). Убедитесь в отсутствии утечки.

2. Уровень топлива > при необходимости

долейте топливо в топливный бак (стр. 42).
Убедитесь в отсутствии утечки.

3. Уровень охлаждающей жидкости > добавьте

охлаждающую жидкость при необходи>
мости. Убедитесь в отсутствии протечек (стр.
40 > 41).

4. Передние и задние тормозные механизмы >

проверьте, как они работают, убедитесь в
отсутствии подтекания тормозной жид>
кости (стр. 35>37).
