Техническое обслуживание

4. Медленно проворачивая заднее колесо, осмотри-

те приводную цепь и звездочки на предмет на-
личия следующего:

ПРИВОДНАЯ ЦЕПЬ

Поврежденные ролики

•

Ослабшие оси

•

Сухие или ржавые звенья

•

«Закисшие» или заедающие звенья

•

Чрезмерный износ

•

Неправильная регулировка

•

Поврежденные или отсутствующие

•

стопорные кольца

  ЗВЁЗДОЧКИ

Сильно изношенные зубья

•

Сломанные или поврежденные зубья

•

Приводная цепь с повреждёнными роликами,
ослабшими осями или отсутствующими стопорны-
ми кольцами подлежит замене. Цепь с отсутствием
следов смазки или со следами ржавчины требует до-
полнительной смазки. «Закисшие» или заедающие
звенья должны быть тщательно смазаны и «разра-
ботаны». Если такие звенья не удаётся хорошо «раз-
работать», цепь подлежит замене.

Поврежденные зубья
звездочки
ЗАМЕНИТЬ

Изношенные зубья

звёздочки

ЗАМЕНИТЬ

Исправные зубья

звездочки

ИСПРАВНО

Техническое обслуживание

Регулировка:

Прогиб приводной цепи должен проверяться и, при
необходимости, регулироваться каждые 1000 км.
Длительная эксплуатация мотоцикла на высокой
скорости или в условиях частых интенсивных раз-
гонов потребует более частых регулировок цепи.
При необходимости проведения регулировки при-
водной цепи следуйте нижеприведённой процедуре:

1. Поставьте мотоцикл на боковой упор, включите

нейтральную передачу и выключите зажигание.

2. Ослабьте стопорный болт (1) крышки подшип-

ника.

3. Поверните крышку подшипника (2) по часовой

стрелке или против часовой стрелки для регу-
лировки прогиба цепи с помощью ключа (3) и
удлинителя (4).

4. Затяните стопорный болт крышки подшипника

(1) рекомендованным моментом.



Момент затяжки стопорного болта крышки под-
шипника:

 74

Нм

Если при установке не использовался динамоме-
трический ключ, как можно скорее обратитесь к
официальному дилеру Honda для проверки пра-
вильности сборки.
5. Повторно проверьте прогиб приводной цепи.
 25-35

мм

(1)  Стопорный болт крышки

подшипника

(2) Крышка подшипника

(3) Специальный ключ
(4) Удлинитель

(4)

(3)

(2)

(1)

Техническое обслуживание

Проверка износа:

Проверьте табличку износа цепи при её регулиров-
ке. Если красная зона (5) на табличке находится на-
против метки (6) на маятнике после того, как цепь
была отрегулирована до правильного прогиба, то
это означает, что цепь чрезмерно изношена и под-
лежит замене. Правильный прогиб составляет:
 25-35

мм

Повреждение нижней части рамы может быть вы-
звано излишним прогибом приводной цепи, со-
ставляющим более:
 50

мм

Соединительное звено приводной цепи данного
мотоцикла выполнено зачеканеным, что требует
применения специального инструмента для расче-
канки и зачеканки. Использование соединительно-
го звена обычного типа на данной приводной цепи
запрещено. В этом случае следует обратиться к офи-
циальному дилеру Honda.

(5) Красная зона



(6) Метка

(6)

(5)

Техническое обслуживание

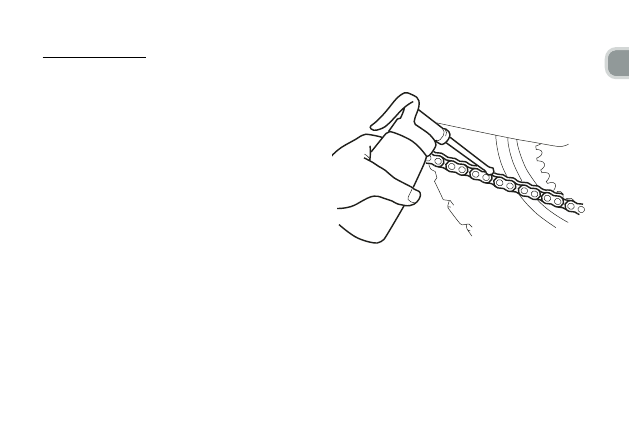

Смазка и очистка:

Смазывайте цепь каждые 1000 км или чаще, если
это необходимо. Цепь данного мотоцикла снабжена
миниатюрными уплотнительными кольцами между
пластинами звеньев. Уплотнительные кольца удер-
живают смазку в цепи, тем самым продлевая срок
ее службы. Уплотнительные кольца могут повреж-
даться при очистке паром, при использовании моек
высокого давления и при применении некоторых
растворителей. Очищайте боковые поверхности
цепи сухой ветошью. Не очищайте уплотнитель-
ные кольца щёткой. Очистка щёткой повредит их.
Вытирайте насухо и смазывайте только трансмис-
сионным маслом SAE 80 или 90. Наличествующие
в продаже смазки могут содержать растворители,
которые повреждают уплотнительные кольца кру-
глого сечения.
