109

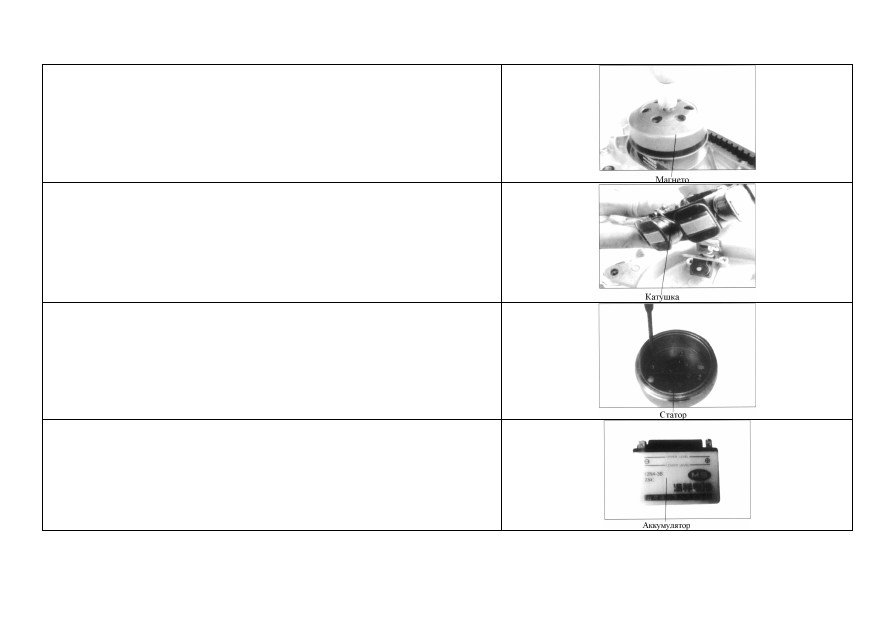

Открутить стопорную гайку магнето

Снять ротор магнето, проверить зарядную катушку

Проверить действие магнитного цилиндра

Проверить клеммы аккумулятора на повреждение, проверить уровень

электролита

110

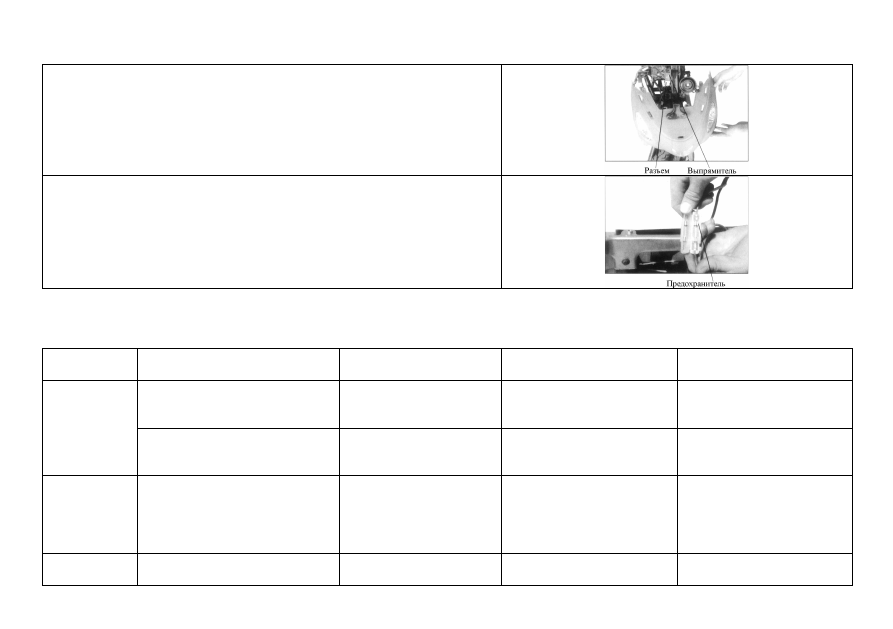

Проверить разъем выпрямителя, измерить выходное напряжение

вольтметром

(13,0-13,5 В)

Проверить предохранитель на повреждение

7.1.2 Виды повреждения, признаки неисправности и способы ремонта системы зарядки аккумулятора
Таблица 7-1 Ремонт системы зарядки аккумулятора

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Магнето

Короткое замыкание на
катушке зажигания

Недостаточное
выходное напряжение на
катушке зажигания

Недостаточный заряд
аккумулятора

Заменить катушку

Разомкнута цепь катушки
зажигания (сопротивление=

)

Нет выходного
напряжения на катушке
зажигания

Недостаточный заряд
аккумулятора, сигнальная
система не работает

Заменить катушку

Регулятор-

выпрямитель

Поврежден

Разомкнута или
замкнута цепь
регулятора-выпрямителя

Отсутствие заряда или
недостаточный заряд
аккумулятора, освещение
тусклое или не работает,
легко перегорают лампы

Заменить регулятор
выпрямителя

Аккумулятор

Повреждение

Нет питания с
аккумулятора

Мотор стартера не
проворачивается

Заменить аккумулятор

111

Слишком большое время
накопления заряда

Недостаточная выходная
мощность или слишком
низкое напряжение

Мотор стартера не
проворачивается или
проворачивается с трудом,
сигнальная система не
работает

Зарядить или заменить
аккумулятор

Недостаточно электролита

Недостаточная выходная
мощность или слишком
низкое напряжение

Мотор стартера не
проворачивается или
проворачивается с трудом,
сигнальная система не
работает

Долить электролит или
заменить аккумулятор

7.2 Ремонт системы зажигания
7.2.1 Разборка/монтаж, проверка и ремонт системы зажигания

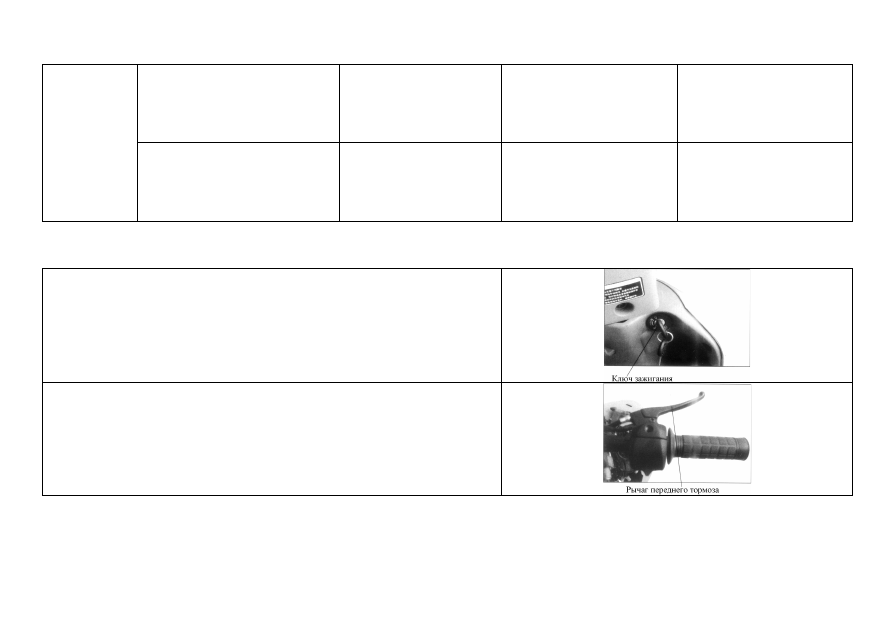

Повернуть ключ замка зажигания, проверить, загорелись ли индикаторы

Нажать рычаг переднего тормоза, проверить, запускается ли двигатель

112

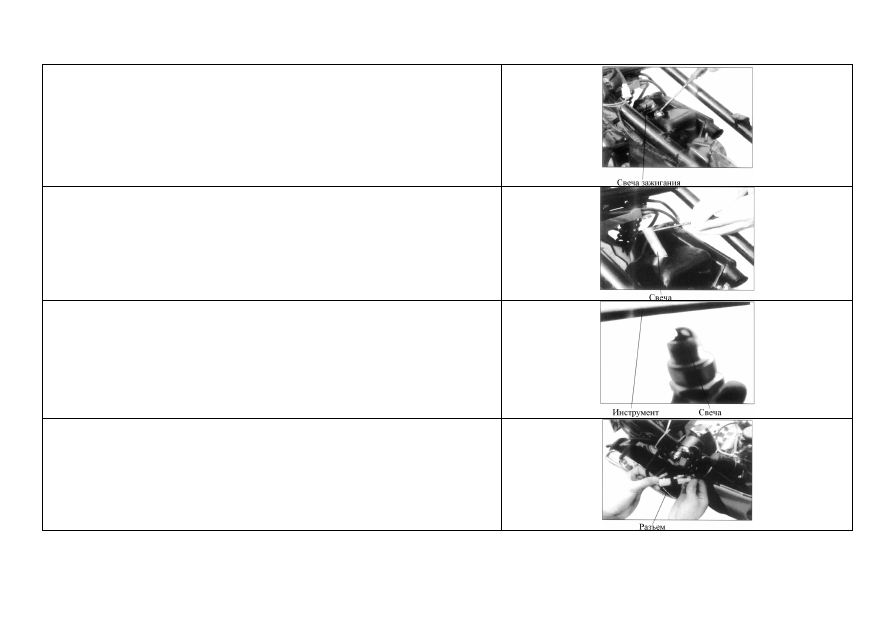

Выкрутить свечу зажигания, проверить состояние высоковольтного

провода. В нормальном состоянии напряжение должно постоянно исходить

от провода, а при напряжении свыше 10000 В искра должна быть голубого

цвета

Выкрутить свечу, проверить падение давления в цилиндре

Проверить свечу на наличие нагара, проверить величину зазора, при

необходимости отрегулировать свечной зазор

Измерить вольтметром напряжение от катушки зажигания и катушки

датчика

113

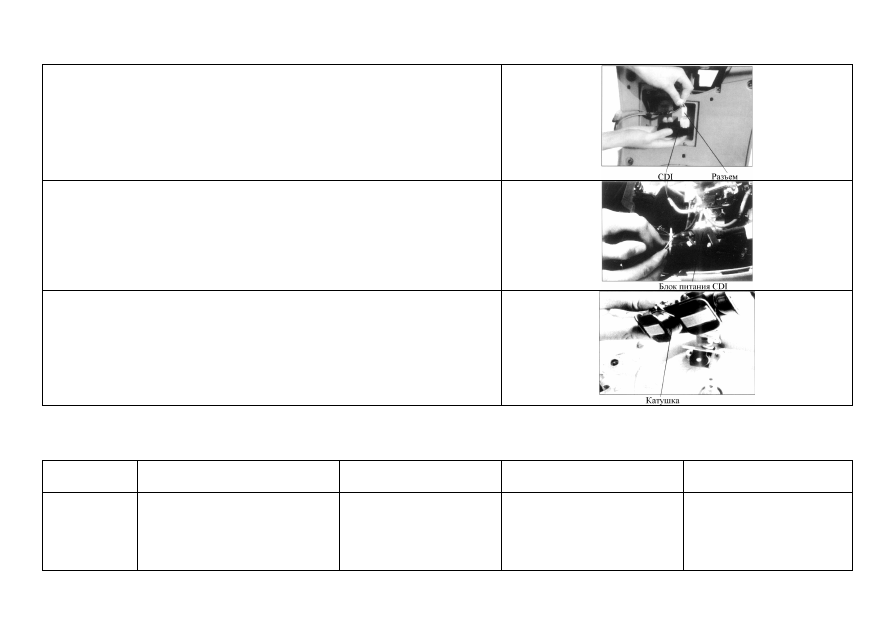

Проверить крепление разъема CDI

Снять блок питания CDI, проверить на повреждение

Открыть левую крышку, проверить состояние катушки зажигания

7.2.2 Виды повреждения, признаки неисправности и способы ремонта системы зажигания
Таблица 7-2 Ремонт системы зажигания

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Катушка

зажигания

Короткое замыкание

На электроде свечи нет
искры или слабая искра

Двигатель не заводится или
заводится с трудом,
двигатель не развивает
полной мощности, перебои
на холостом ходу

Заменить катушку
зажигания

114

Разомкнутая цепь
(сопротивление=

)

На электроде нет искры

Двигатель не заводится

Проверить разъемы, при
необходимости заменить
катушку зажигания

Катушка

датчика

Короткое замыкание

На электроде нет искры
или слабая искра

Двигатель не заводится или
заводится с трудом,
двигатель не развивает
полной мощности, перебои
на холостом ходу

Заменить катушку
датчика

Разомкнутая цепь
(сопротивление=

)

На электроде свечи нет
искры

Двигатель не заводится

Проверить разъемы, при
необходимости заменить
катушку датчика

Замок

зажигания

Короткое замыкание

На электроде свечи нет
искры

Двигатель не заводится или
заводится с трудом,
двигатель не развивает
полной мощности, перебои
на холостом ходу

Заменить замок
зажигания

Разомкнутая цепь
(сопротивление=

)

––––––––––––––––––––

Двигатель не заводится

Проверить разъемы, при
необходимости заменить
замок зажигания

Блок

зажигания

CDI

Повреждение

На электроде свечи нет
искры или слабая искра

Двигатель не заводится или
заводится с трудом,
двигатель не развивает
полной мощности, перебои
на холостом ходу

Заменить блок CDI

Катушка

зажигания

Короткое замыкание

На электроде свечи нет
искры или слабая искра

Двигатель не заводится или
заводится с трудом,
двигатель не развивает
полной мощности, перебои
на холостом ходу

Заменить катушку
зажигания

Разомкнутая цепь
(сопротивление=

)

На электроде свечи нет
искры

Двигатель не заводится

Проверить разъемы, при
необходимости заменить
катушку зажигания

115

7.3 Ремонт сигнальной системы
7.3.1 Разборка/монтаж, проверка и ремонт сигнальной системы

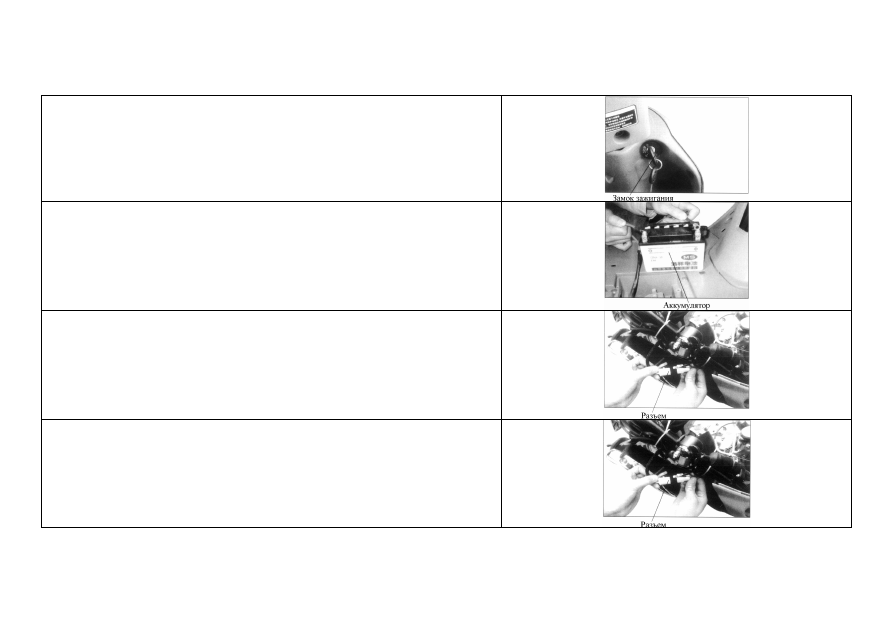

Повернуть ключ в замке зажигания, проверить, загорелись ли индикаторы

Проверить клеммы аккумулятора, проверить уровень электролита

Проверить уровень мощности на зарядной катушке магнето

Проверить уровень мощности на зарядной катушке магнето

116

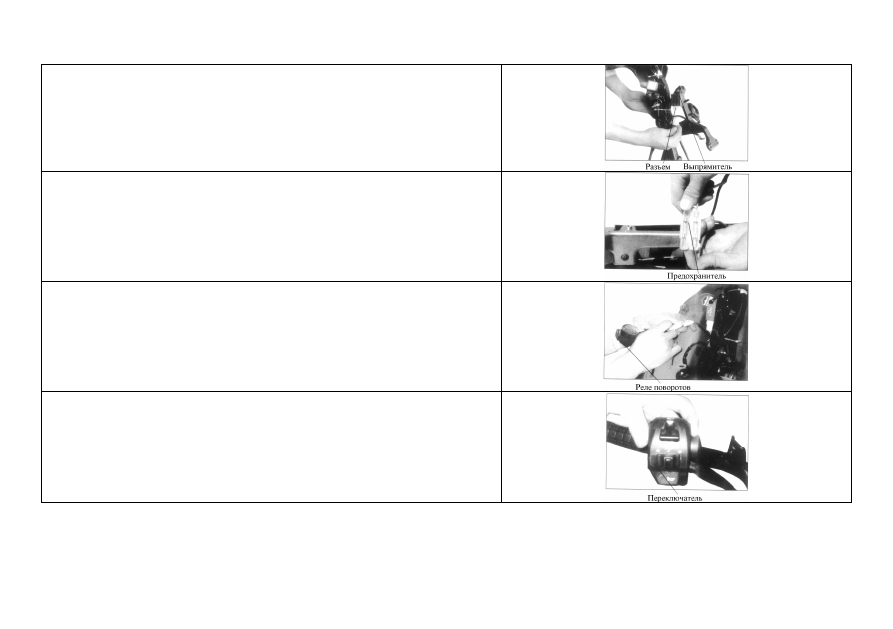

Проверить зарядку и работоспособность выпрямителя

Проверить предохранитель

Проверить реле поворотов на крепление и работоспособность

Снять переключатель сигналов
