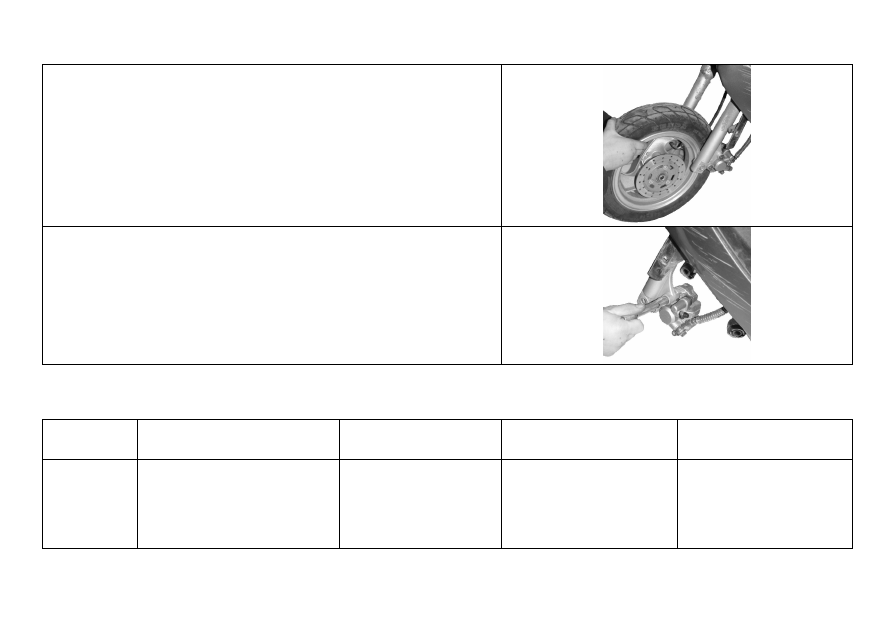

Вынуть переднюю ось и переднее колесо

Открутить болты крепления суппорта переднего тормоза, снять суппорт

5.2.2.1 Виды повреждения, признаки неисправности и способы ремонта переднего амортизатора
Таблица 5.4 Ремонт переднего амортизатора

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Пружина

переднего

амортизатора

Пружина растянута или
повреждена

Потеря упругости
амортизатора

Амортизатор
неэффективен, при работе
амортизатора слышны
ненормальные шумы

Заменить пружину
переднего амортизатора

Передняя

стойка

Погнутость и деформация

Передняя
амортизационная опора
погнута и
деформирована

«Рыскание» скутера по
дороге

Отрегулировать или
заменить переднюю стойку
амортизатора

Царапины и повреждения на
рабочих поверхностях

Течь из-под манжеты

Течь цилиндра
амортизатора

Заменить переднюю
стойку

Поверхность стойки изношена

Течь из-под манжеты

Течь цилиндра
амортизатора

Заменить передний
цилиндр амортизатора

Цилиндр

амортизатора

Деформация или повреждение

Течь цилиндра
амортизатора

Заменить шток плунжера

Шток

плунжера

Сильный износ или
повреждение

–––––––––––––––––––

Износ цилиндра
амортизатора

Заменить кольцо плунжера

Износ или повреждение кольца
плунжера

–––––––––––––––––––

Износ цилиндра
амортизатора

Заменить кольцо плунжера

Манжета

Износ или повреждение

Течь из-под манжеты

Течь из амортизатора

Заменить манжету

Масло

Недостаточное количество
масла

Недостаточное
количество масла

Износ амортизатора

Заполнить маслом
согласно указанным
количествам

5.2.3 Разборка/монтаж, проверка и ремонт заднего амортизатора

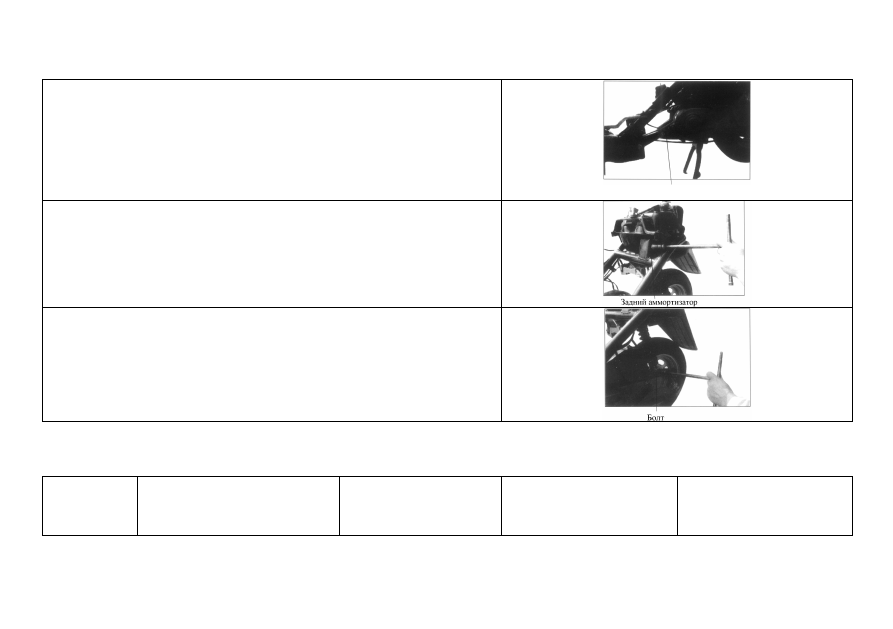

Проверить прогиб заднего рычага, проверить резиновую втулку на износ

или повреждение

Задний рычаг

Открутить болт заднего амортизатора, втулку проверить на износ и

повреждение

Открутить нижний болт заднего амортизатора, втулку проверить на износ и

повреждение

5.2.3.1 Виды повреждения, признаки неисправности и способы ремонта заднего амортизатора
Таблица 5.5 Ремонт заднего амортизатора

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Задний

амортизатор

Сломана пружина заднего
амортизатора или
недостаточная ее упругость

Сломана пружина
заднего амортизатора
или недостаточная ее
упругость

Амортизатор «пробит» или
не сжимается

Заменить пружину заднего
амортизатора

Течь заднего амортизатора

Течь заднего
амортизатора

Течь заднего амортизатора,
пробит амортизатор

Заменить задний
амортизатор

Деформация, сильное
повреждение штока плунжера
заднего амортизатора

Деформация, сильное
повреждение штока
плунжера заднего
амортизатора

Задний амортизатор не
гасит колебания

Заменить задний
амортизатор

Задний

рычаг

Деформация

Деформация заднего
рычага

«Вихляния» по дороге

Отрегулировать или
заменить задний рычаг

Поломка

Поломка заднего рычага

Езда невозможна

Заменить задний рычаг

5.3 Ремонт колеса
5.3.1 Разборка/монтаж, проверка и ремонт колеса

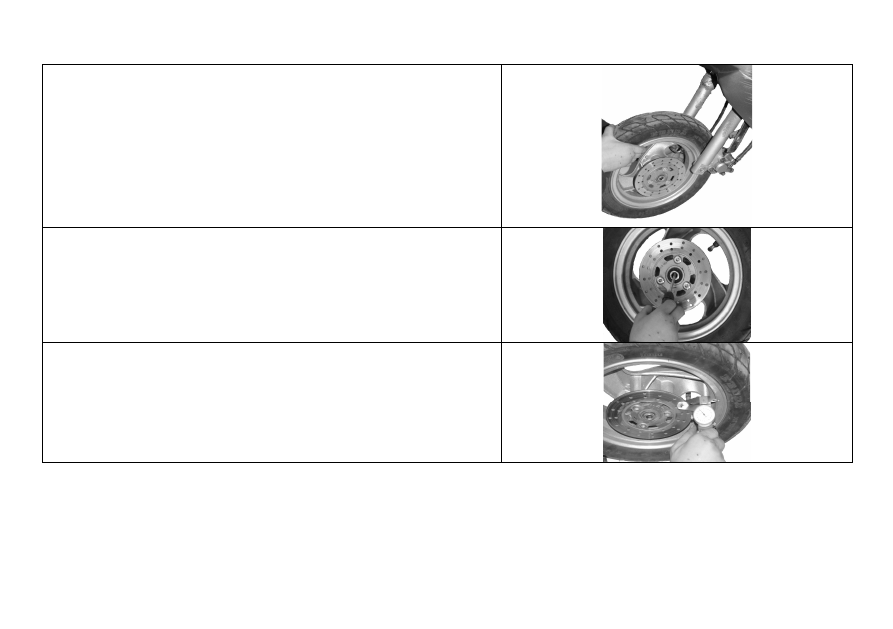

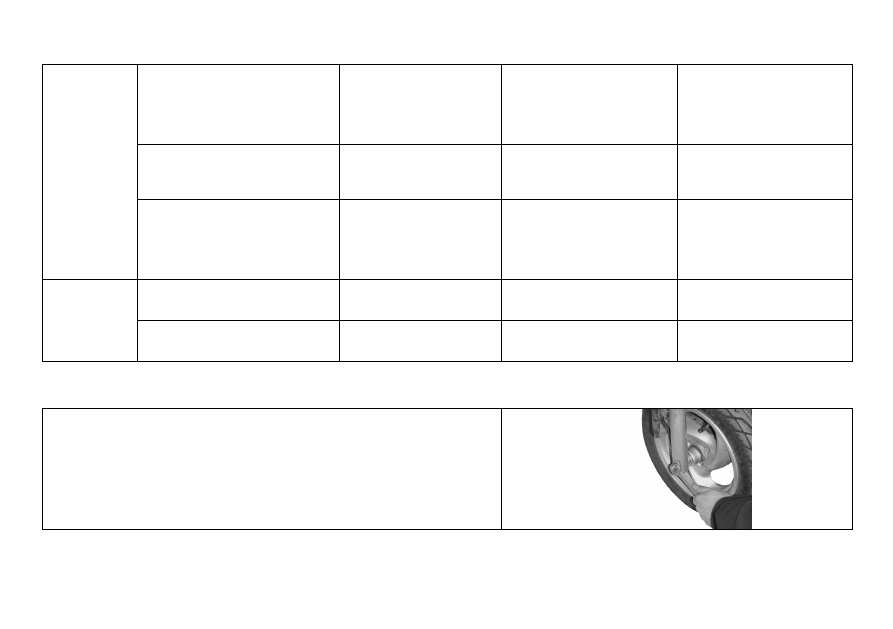

Открутить гайку оси переднего колеса, проверить ось на деформацию

Снять переднее колесо

Снять манжету, проверить ее на износ

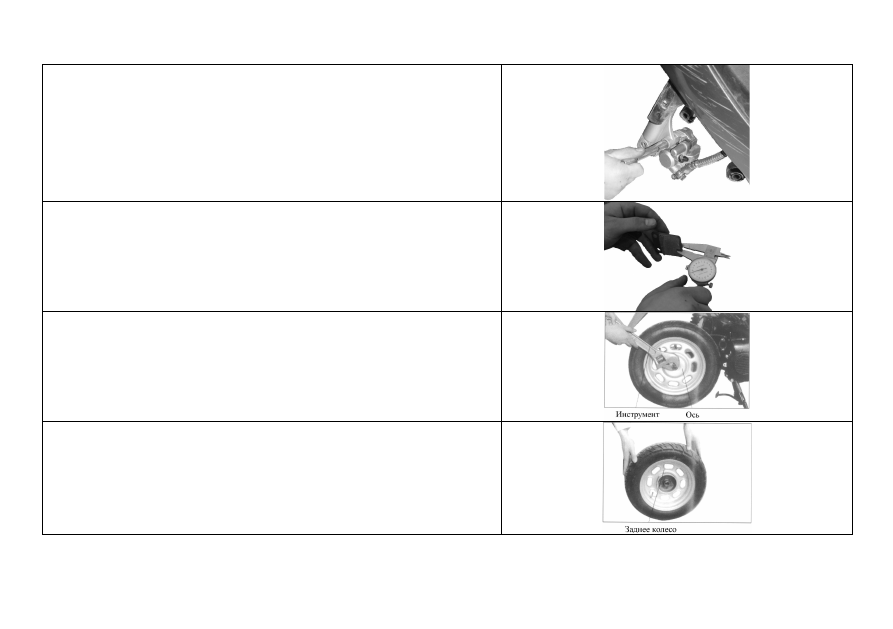

Проверить тормозной диск на износ

Демонтировать колодки переднего тормоза

Проверить колодки переднего тормоза на износ

Открутить гайку оси заднего колеса, вынуть ось заднего колеса и проверить

ее на износ

Снять заднее колесо, проверить на повреждение, проверить давление в

шине, ее износ

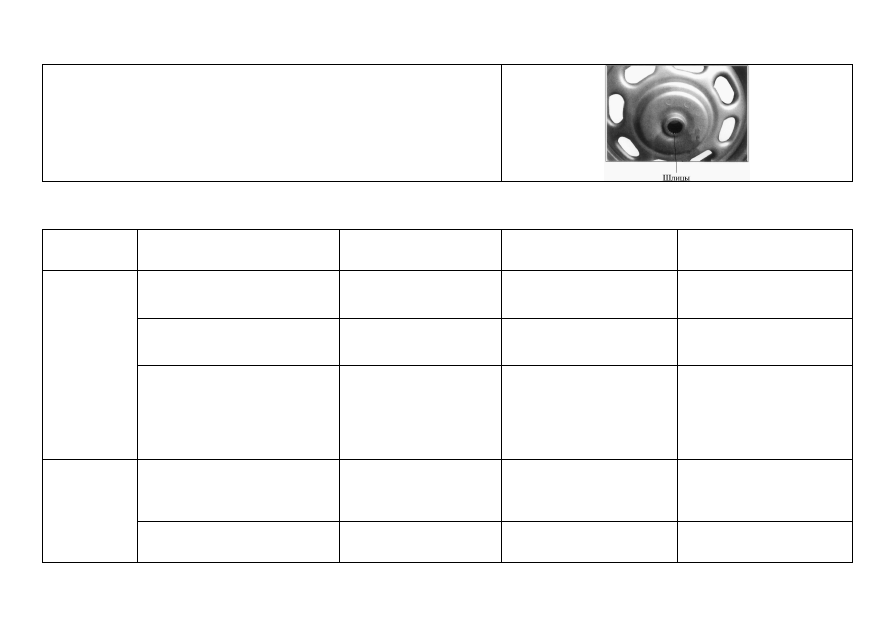

Проверить шлицы заднего колеса и зубчатый вал на износ и повреждение

5.3.1.1 Виды повреждения, признаки неисправности и способы ремонта переднего и заднего колеса
Таблица 5-6 Ремонт заднего и переднего колеса

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Переднее

колесо

Деформация обода переднего
колеса

Деформация обода
переднего колеса

«Вихляния» на дороге,
вибрации и удары в
области руля

Заменить обод переднего
колеса

Износ отверстия под
подшипник ступицы

Плохой контакт
подшипника в отверстии

«Вихляния» на дороге,
вибрации и удары в
области руля

Заменить обод переднего
колеса

Износ или повреждение
подшипника

Осевые и радиальные
зазоры внутренних и
внешних колец
подшипника слишком
велики или плохое
вращение обойм

«Вихляния» на дороге,
вибрации и удары в
области руля

Заменить подшипник

Передняя

шина

Прокол или повреждение
камеры покрышки

Очень низкое давление в
шине

Затрудненный поворот
руля, двигатель не
развивает полной
мощности

Заменить или
отремонтировать камеру

Износ шины (глубина канавки
менее 2 мм)

–––––––––––––––––––

Сильное скольжение

Заменить шину

100

Редуктор

привода

спидометра

Повреждение редуктора

–––––––––––––––––––

Стрелка спидометра не
двигается

Заменить редуктор
привода спидометра

Повреждение кольца редуктора

–––––––––––––––––––

Стрелка спидометра не
двигается

Заменить редуктор
привода спидометра

Заднее
колесо

Деформирован обод заднего
колеса

Деформирован обод
заднего колеса

«Рыскание» на дороге,
биения заднего колеса

Заменить обод заднего
колеса

Износ барабана заднего
тормоза, его диаметр
превышает допустимую
границу 131,00 мм

–––––––––––––––––––

Задний тормоз не работает

Заменить обод заднего
колеса

Износ отверстия под
подшипник ступицы

Плохой контакт
подшипника в отверстии

«Рыскание» на дороге,
биения заднего колеса

Заменить обод заднего
колеса

Износ или повреждение
подшипника

Осевые и радиальные
зазоры внутренних и
внешних колец
подшипника слишком
велики или плохое
вращение обойм

«Рыскание» на дороге,
биения заднего колеса

Заменить подшипник

Задняя шина

Прокол или повреждение
камеры покрышки

Очень низкое давление в
задней шине

Затруднена управляемость,
двигатель не развивает
полной мощности

Заменить или
отремонтировать камеру

Износ шины (глубина канавки
менее 2 мм)

–––––––––––––––––––

Сильное скольжение

Заменить шину

Глава 6. Ремонт тормозной системы и системы управления

6.1 Ремонт системы управления
6.1.1 Разборка/монтаж, проверка и ремонт системы управления
