Скутер «Zongshen» ZS50QT-4. Руководство - часть 17

117

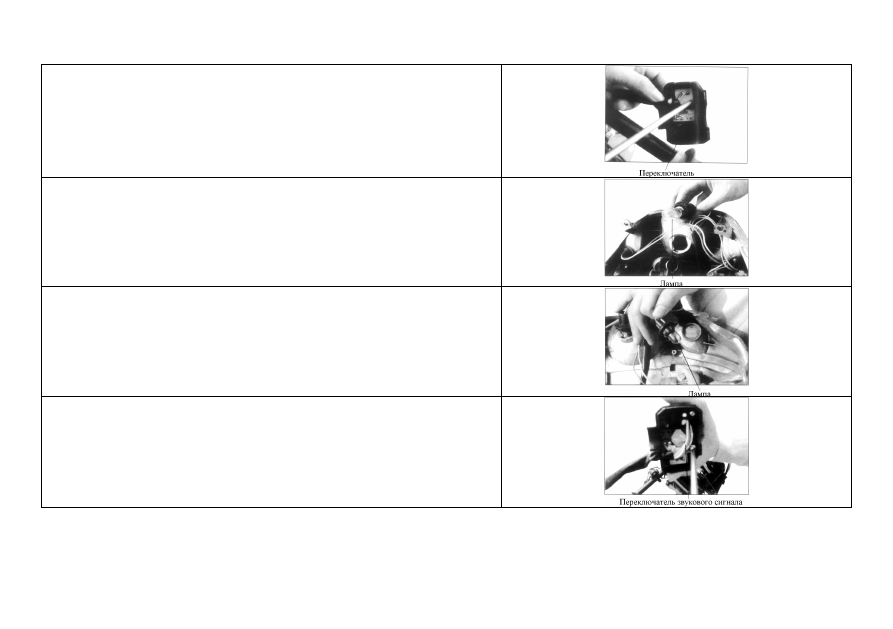

Проверить контакты переключателя сигналов

Проверить контакты и состояние ламп указателей поворота, заднего

фонаря, и стоп-сигнала

Выкрутить указатель поворота, проверить контакты и состояние ламп

Проверить контакт переключателя звукового сигнала

118

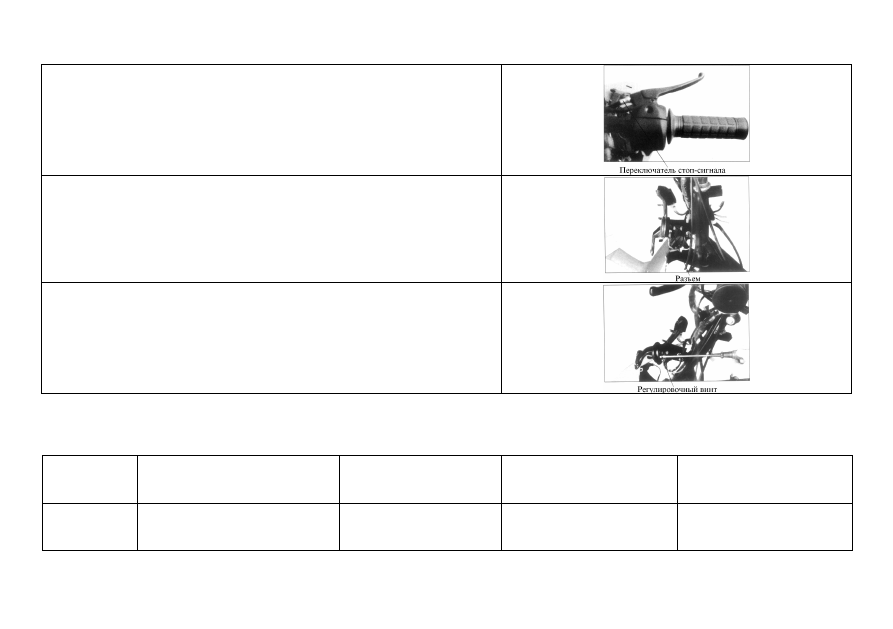

Проверить контакты переключателя лампы стоп-сигнала

Проверить контакт звукового сигнала

Проверить звуковой сигнал, отрегулировать его громкость

7.3.1.1 Виды повреждения, признаки неисправности и способы ремонта сигнальной системы

Таблица 7-3 Ремонт сигнальной системы

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Указатель

поворота

Перегорела лампа

Перегорела лампа
указателя поворота

Указатель поворота не
работает

Заменить лампу указателя
поворота

119

Переключате

ль указателя

поворота

Плохой контакт внутри
переключателя

Плохой контакт внутри
переключателя

Указатель поворота не
работает

Отремонтировать или
заменить переключатель
указателя поворота

Реле

поворота

Сгорели внутренние детали

Сгорели внутренние
детали

Указатель поворота не
работает

Заменить реле поворота

Переключате

ль стоп-

сигнала

Поврежден внутренний контакт

Поврежден внутренний
контакт

Стоп-сигнал горит
непостоянно или не
работает

Заменить переключатель
стоп-сигнала

Задний

фонарь/стоп-

сигнал

Сгорели лампы габаритного
фонаря и стоп-сигнала

Сгорели лампы
габаритного фонаря и
стоп-сигнала

Не работает габаритный
фонарь/стоп-сигнал

Заменить лампы
габаритного фонаря/стоп-
сигнала

Включатель

звукового

сигнала

Плохой контакт внутри или
повреждение

Плохой контакт кнопки
звукового сигнала
внутри или повреждение

Звуковой сигнал не
работает или работает не
стабильно

Отремонтировать или
заменить включатель
звукового сигнала

Звуковой

сигнал

Повреждение

Выгорели внутренние
контакты или
повреждение

Звуковой сигнал не
работает или работает не
стабильно

Заменить

7.4 Ремонт осветительных приборов
7.4.1 Разборка/монтаж, проверка и ремонт осветительных приборов

Включить зажигание и проверить работоспособность фары

120

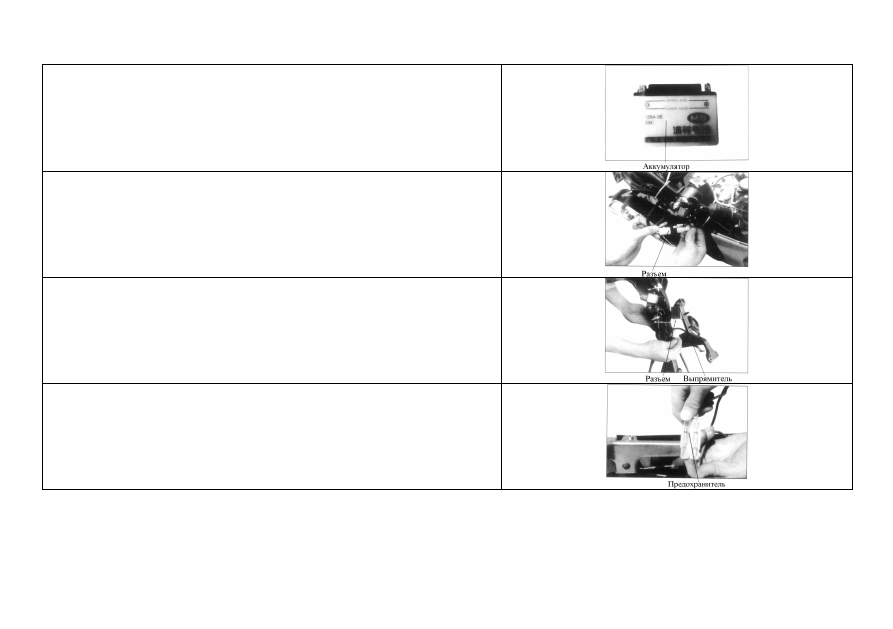

Осмотреть клеммы аккумулятора, проверить уровень электролита

Проверить работоспособность зарядной катушки

Проверить работоспособность выпрямителя

Проверить предохранитель

121

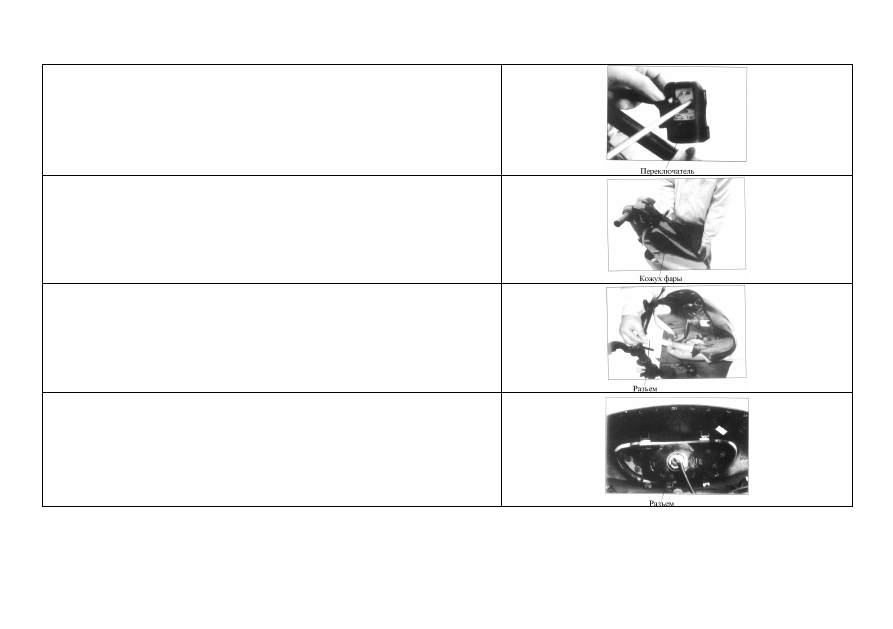

Открыть переключатели правой и левой ручек, проверить контакты

Снять кожух фары, проверить на повреждение

Отсоединить разъем от фары, проверить его крепление

Снять разъем фары, проверить контакт

122

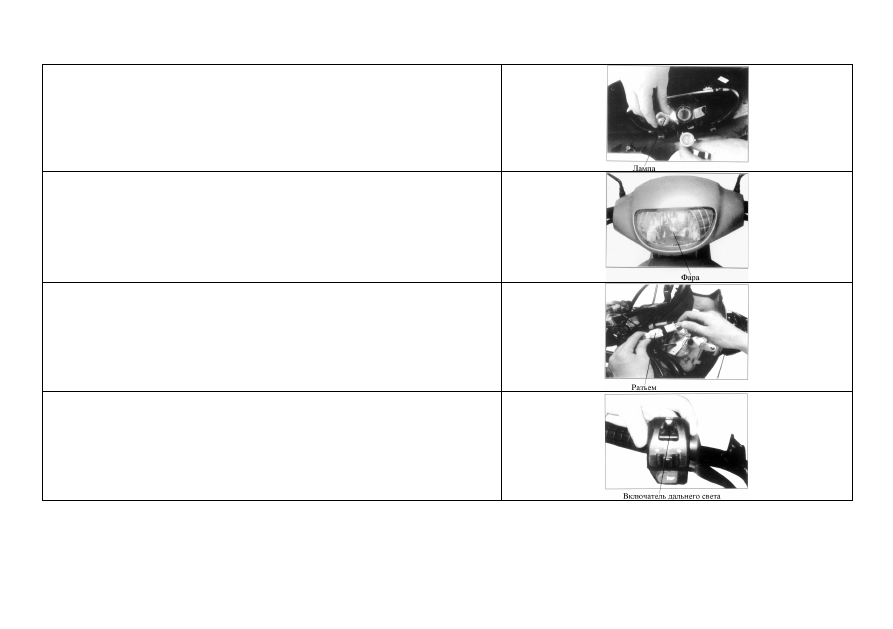

Вынуть лампу фары и проверить

Поставить на место лампу, проверить работоспособность

Разъединить разъем света фары, проверить работоспособность

Снять переключатель фары ближнего / дальнего света и провода,

проверить состояние и крепление

123

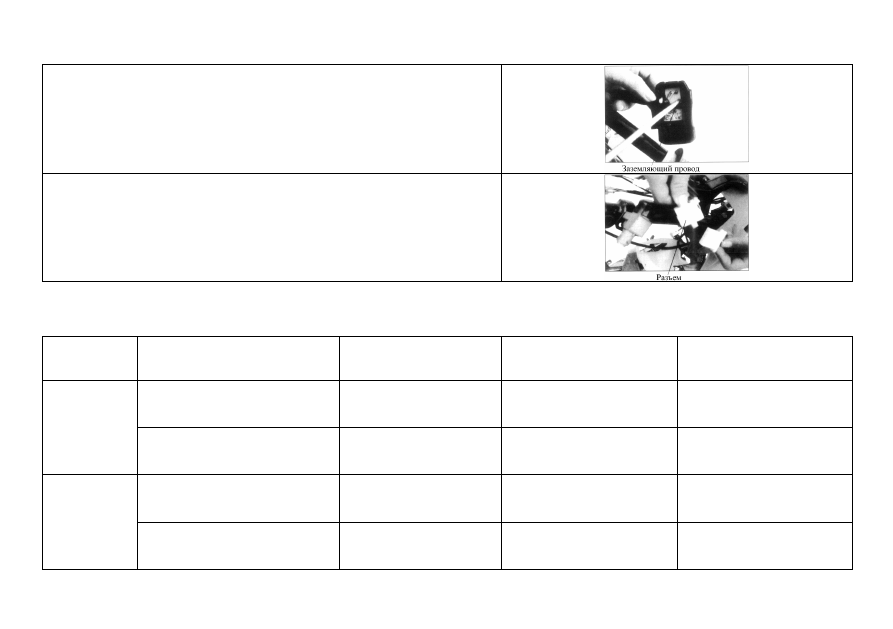

Проверить заземляющий провод фары на крепление и соединение

Разъединить разъем фары, проверить, поступает ли на фару ток

7.4.1.1 Виды повреждения, признаки неисправности и способы ремонта системы осветительных приборов
Таблица 7-4 Ремонт системы осветительных приборов

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Катушка

магнето

Короткое замыкание на
катушке

Недостаточное
выходное напряжение
катушки

Неудовлетворительная
работа фары

Заменить катушку

Размыкание цепи катушки

Нет выходного
напряжения

Неудовлетворительная
работа фары

Проверить разъемы, при
необходимости заменить
катушку

Фара

Световой луч неправильно
отрегулирован

Луч светит слишком
близко или слишком
далеко

––––––––––––––––––––

Отрегулировать луч света
фары

Перегорела лампа фары и стоп-
сигнала

Перегорела лампа
заднего габарита и стоп-
сигнала

Перегорела лампа заднего
габарита и стоп-сигнала

Заменить лампу фары

124

Задний

габарит/стоп

-сигнал

Перегорела лампа заднего
габарита и стоп-сигнала

Перегорела лампа
заднего габарита и стоп-
сигнала

Перегорела лампа заднего
габарита и стоп-сигнала

Заменить лампу заднего
габарита и стоп-сигнала

Переключате

ль

ближнего/да
льнего света

Плохой контакт внутри
переключателя или
повреждение

Плохой контакт внутри
переключателя или
повреждение

Свет фары
неудовлетворителен или не
работает

Отремонтировать или
заменить переключатель
ближнего/дальнего света

7.5 Ремонт системы управления стартера
7.5.1 Разборка/монтаж, проверка и ремонт системы стартера

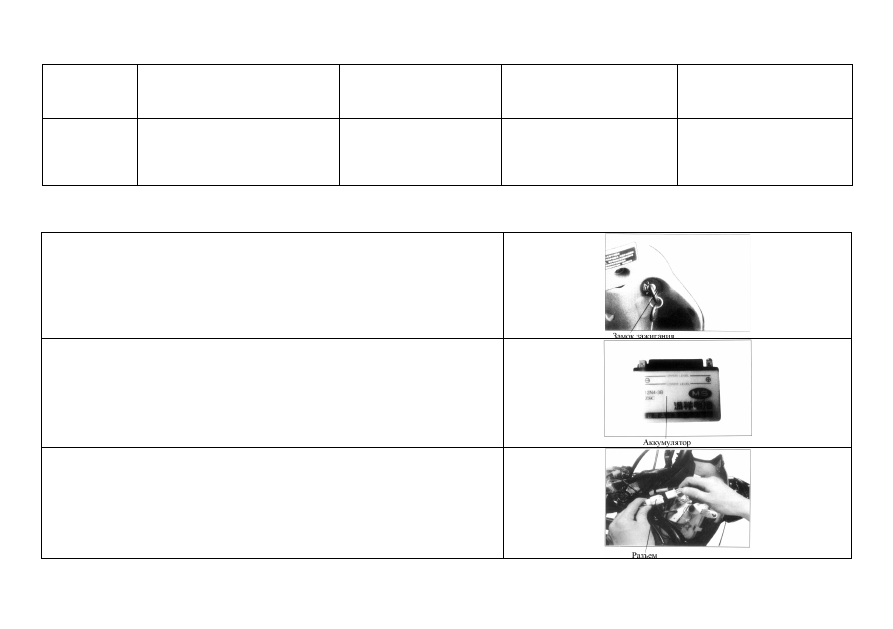

Включить зажигание, нажать рычаг переднего тормоза, нажать кнопку

запуска двигателя, электростартер должен заработать, а скутер

завестись

Осмотреть аккумулятор, состояние клемм, проверить уровень

электролита

Проверить разъем зарядной катушки магнето
