Обслуживание двигателя 3КJ - часть 8

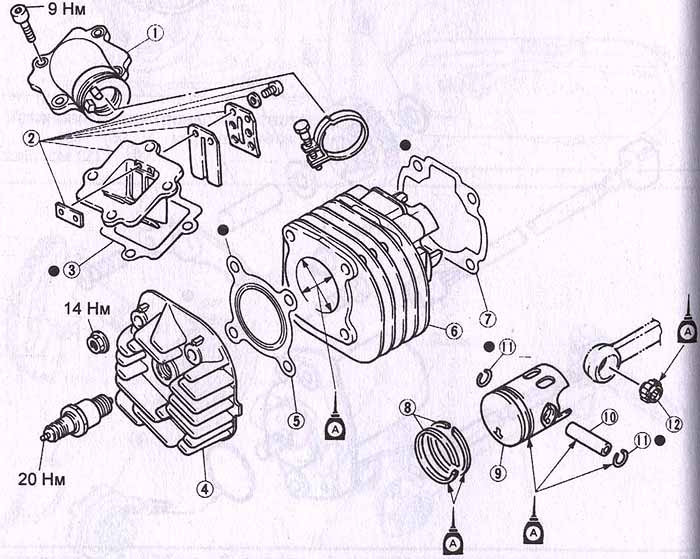

       Установка поршня, цилиндра, головки цилиндра. 1 - впускной патрубок, 2 - лепестковый клапан, 3 - прокладка, 4 - головка цилиндра, 5 - прокладка, 6 - цилиндр, 7 - прокладка, 8 - поршневые кольца, 9 - поршень, 10 - поршневой палец, 11 - стопорные кольца, 12 - подшипник.

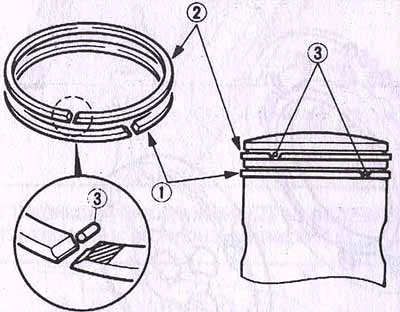

       1. Установите поршневые кольца (1) и (2) и зафиксируйте их с помощью стопорных штифтов (3).

       2. Установите поршень.
             а) Установите поршень (1) меткой (2) вниз.
             б) Установите поршневой палец (3).
             в) Установите стопорные кольца (4).

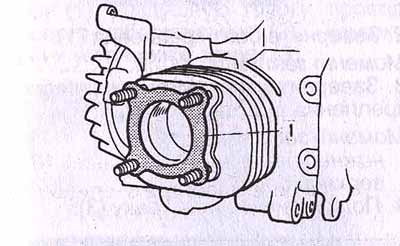

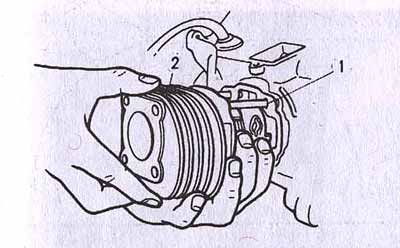

       3. Установите цилиндр (2) с новой прокладкой (1).

       4. Установите прокладку головки цилиндра (1).

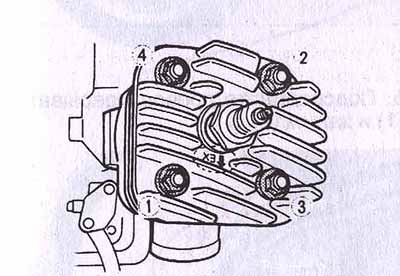

       5. Установите головку цилиндра, расположив метку "ЕХ", как показано на рисунке. Затяните гайки крепления в указанной последовательности за 2-3 прохода.
             Момент затяжки - 14 Нм

       6. Установите лепестковый клапан.
             а) Установите прокладку клапана.

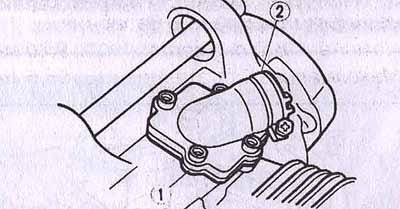

             б) Установите лепестковый клапан (1), впускной патрубок (2) и заверните болты крепления.
             Момент затяжки - 9 Нм

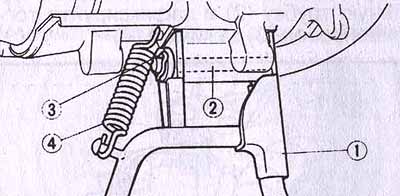

       7. Установите подставку (1), зажим, опорную ось крепления (2), шайбу, шплинт (3) и подсоедините натяжную пружину (4).

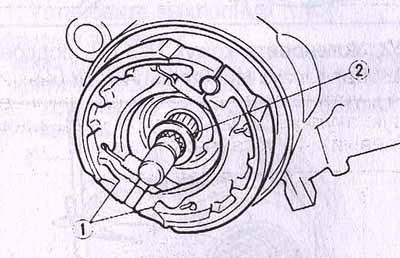

       8. Установите тормозные колодки (1), шайбу (2) и заднее колесо.

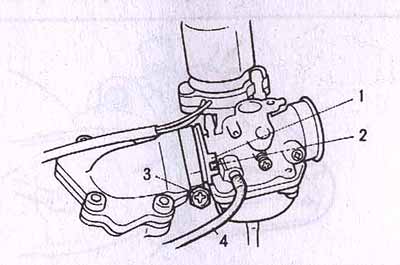

       9. Установите карбюратор (2) на впускной коллектор (1), закрепите хомут (3) и подсоедините топливопровод (4).

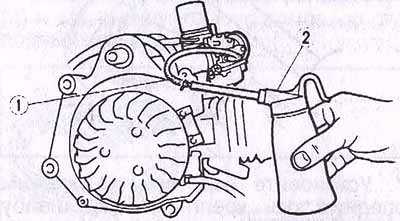

       10. Продуйте воздухом через топливопровод (1) карбюратор.

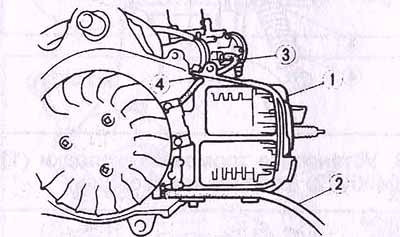

       11. Установите кожух цилиндра (1), подсоедините к направляющей масляную трубку (2) и зафиксируйте топливопровод (3) зажимом (4).

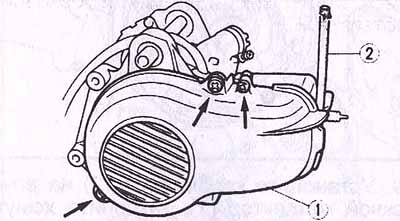

       12. Установите кожух №3 (1), подсоедините к нему масляную трубку (2).

       13. Установите воздушный фильтр.

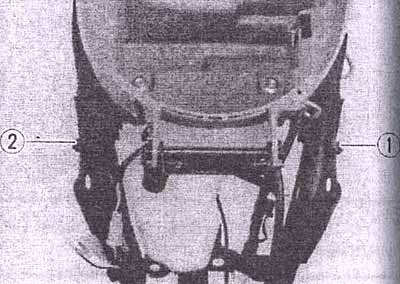

  1. Заверните гайки (1) и (2) кронштея на крепления двигателя.
             Момент затяжки - 47 Н*м

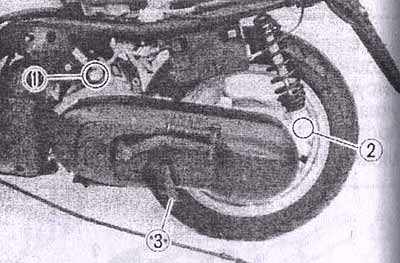

       2. Заверните болт крепления (1).
             Момент затяжки - 72 Н*м
       3. Заверните верхний и нижний болты крепления амортизатора (2).
             Момент затяжки:
                   нижний болт - 18 Н*м
                   верхний болт - 32 Н*м
       4. Подсоедините подставку (3).

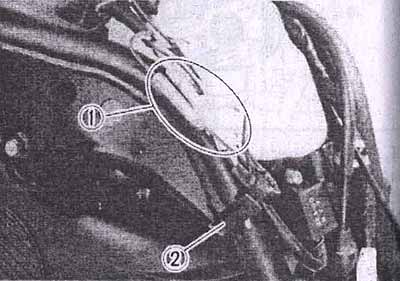

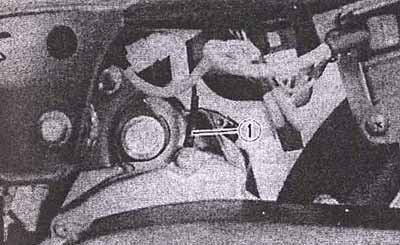

       5. Подсоедините провод прерывателя (1) и зажим (2).

       6. Подсоедините провод электростартера, провод "массы" аккумуляторной батареи, провод заземления (1).

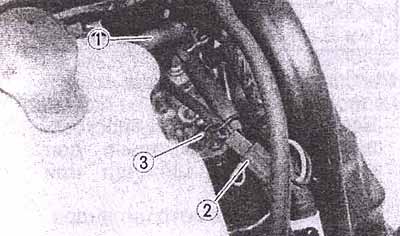

       7. Установите крышку смесительной камеры, подсоедините топливную трубку (1), воздушную трубку, провод пускового обогатителя (2), крышку свечи и установите зажим (3).

       8. Подсоедините масляную трубку.

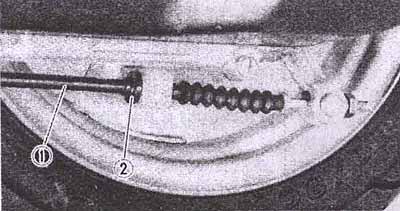

       9. Подсоедините трос заднего тормоза (1), заглушку (2), установите бобышку троса и отрегулируйте тормоз.

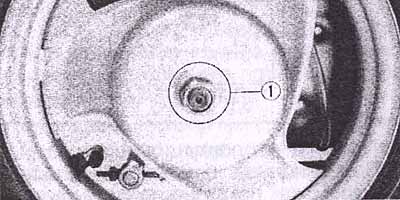

       10. Заверните самоконтрящуюся гайку (1).
             Момент затяжки - 95 Нм

       11. Установите выхлопную трубу.
             Момент затяжки:
                   крепление выхлопной трубы - 9 Нм
                   крепление глушителя - 26 Нм
       12. Установите подножку и боковой обтекатель.

1. Очистите головку цилиндра.
             а) Очистите поверхность головки от остатков прокладки и нагара.
             Примечание: будьте осторожны, чтобы не повредить поверхность головки цилиндра, сопрягаемую с прокладкой.

       2. Проверьте головку цилиндра.

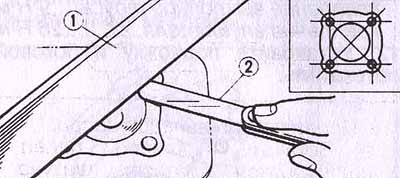

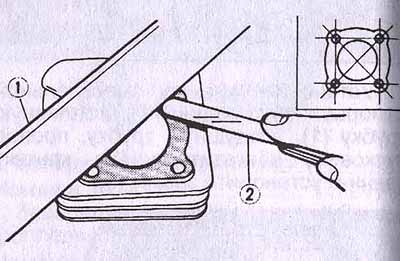

             Прецизионной линейкой и плоским щупом, как показано на рисунке, проверьте неплоскостность рабочей поверхности головки цилиндра.

             Максимально допустимая неплоскостность - 0,02 мм
             Если величина неплоскостности превышает максимально допустимую, замените головку цилиндра или отшлифуйте ее.
       3. Очистите внутреннюю поверхность выпускного патрубка (1) цилиндра от нагара.

       4. Проверьте цилиндр.
             а) Прецизионной линейкой и плоским щупом, как показано на рисунке, проверьте неплоскостность поверхности цилиндра.

             Максимально допустимая неплоскостность - 0,02 мм
             Если величина неплоскостности превышает максимально допусти-мую, замените цилиндр или от-шлифуйте его.

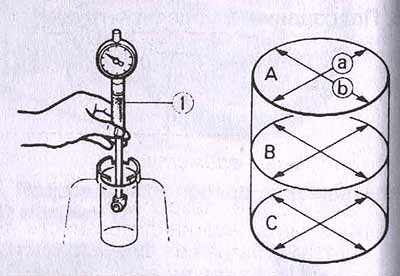

             б) Измерьте диаметр цилиндра.

             Индикатором-нутромером измерьте диаметр цилиндра на трех уровнях в поперечном (а) и продольном (Ь) направлениях, как показано на рисунке.
             Если диаметр больше максимально допустимого, замените его.
             Диаметр цилиндра:
                   номинальный - 39,993-40,012 мм
                   максимальный - 40,010 мм
             Максимальная конусность - 0,05 мм

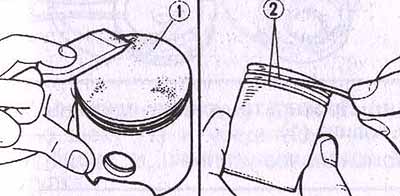

       5. Очистите поршень.
             а) Скребком удалите нагар и другие углеродные отложения с днища поршня.
             б) Очистите канавки поршня от отложений куском сломанного кольца.

             в) Растворителем и мягкой волосяной щеткой окончательно очистите поршень.
             Примечание: не применяйте металлическую щетку.
       6. Проверьте поршень.

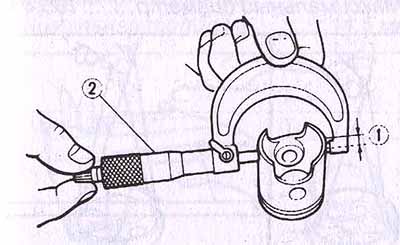

             а) Микрометром измерьте диаметр юбки поршня на расстоянии 5 мм от ее края и в направлении, перпендикулярном оси поршневого пальца, как показано на рисунке.

             Номинальный диаметр поршня - 39,952-39,972 мм
       7. Определите зазор между цилиндром и поршнем, найдя разность результатов измерений диаметра поршня и диаметра цилиндра.
             Номинальный зазор - 0,034-0,04 7 мм
             Если зазор больше номинального, замените поршень и цилиндр.
       8. Проверьте зазор в замке поршневого кольца.
             а) Вставьте поршневое кольцо в цилиндр на расстояние 10 мм от поверхности разъема.
             б) Плоским щупом измерьте зазор в замке.

             Номинальный зазор - 0,15-0,35 мм
             Максимальный зазор - 0,70 мм
             Если зазор в замке больше максимального, замените поршневое кольцо. Если зазор в замке больше максимального даже с новым поршневым кольцом, замените цилиндр и поршень.
       9. Проверьте торцевой зазор "компрессионное кольцо - поршневая канавка", измерив его плоским щупом, как показано на рисунке.
             Номинальный зазор - 0,03-0,05 мм
             Максимальный зазор - 0,10 мм
             Если зазор больше допустимого, замените поршень.

       10. Проверьте поршневой палец.
             а) Вставьте поршневой палец с подшипником в головку шатуна и убедитесь, что палец свободно вращается без ощутимого люфта.
             б) Нутромером, измерьте внутренний диаметр расточки под палец в поршне.
             Номинальный диаметр - 10,004-10,015 мм
             Максимальный диаметр - 70,035 мм

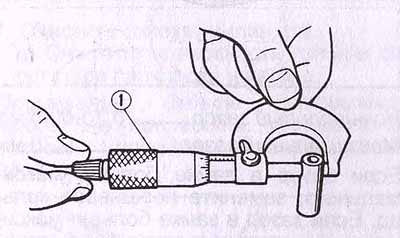

             б) Используя микрометр, измерьте диаметр поршневого пальца.
             Номинальный диаметр - 9,996-10,000 мм
             Минимальный диаметр - 9,974 мм

             Если необходимо, замените поршень и поршневой палец в сборе.
       11. Проверьте лепестковый клапан.
             а) Измерьте толщину лепестка клапана (1).
             Номинальная толщина - до 0,2 мм
             б) Проверьте ход лепестка клапана (2).
             Номинальный ход - 6,0-6,4 мм

       12. Проверьте кик-стартер.
             а) Проверьте шлицы (1).
             б) Проверьте зубчатый сектор кик-стартера (2).
             в) Проверьте шестерню кик-стартера (3).

             г) Проверьте втулку храповика (1).
             д) Проверьте храповик (2).

             е) Проверьте усилие пружины храповика (1).
             Номинальное усилие - 1-3 Н

       13. Проверьте сцепление.

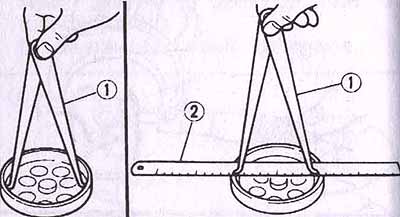

             а) Измерьте внутренний диаметр барабана сцепления.
             Номинальный диаметр - 105,0 мм
             Максимальный диаметр - 105,4 мм

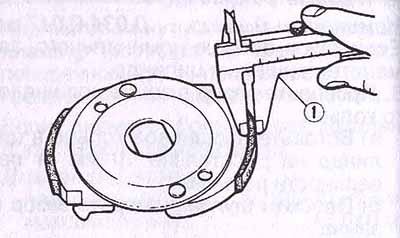

             б) Измерьте толщину фрикционной накладки.
             Номинальная толщина - 2,5 мм
             Минимальная толщина - 1,0 мм

       14. Проверьте ведущий шкив.
             а) Проверьте поверхности подвижной (1) и неподвижной (2) щек.

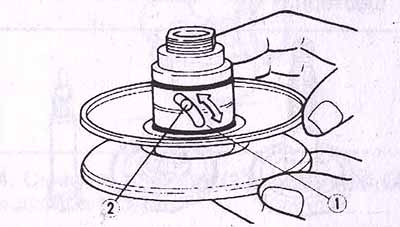

             б) Установите втулку (2) в подвижную щеку (1) и убедитесь, что он свободно и плавно вращается на втулке.

             в) Измерьте толщину втулки (размер "А").
             Номинальная толщина - 15,0 мм
             Минимальная толщина - 14,5 мм

       15. Проверьте клиновой ремень.
             а) Проверьте состояние поверхности ремня (1).
             б) Измерьте ширину ремня (2).
             Номинальная ширина - 16,6 мм
             Минимальная ширина - 15,2 мм

       16. Проверьте ведомый шкив.
             а) Проверьте состояние поверхности подвижного (2) и неподвижного (1) шкивов.
             б) Проверьте и при необходимости замените сальник (3).

             в) Проверьте плавность вращения шкива, состояния направляющей (1) и шкива (2).

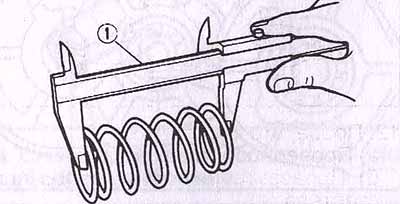

             г) Проверьте длину пружины в свободном состоянии.
             Номинальная длина - 95,4 мм
             Минимальная длина - 85,0 мм

       17. Проверьте электростартер.

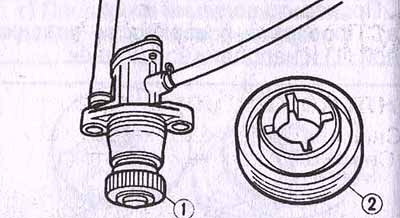

             а) Проверьте плавность перемещения защелок.

             б) Проверьте состояние маховика (зубчатого венца стартера) (1), промежуточные шестерни (2), подшипника (3).

       18. Проверка главной передачи.

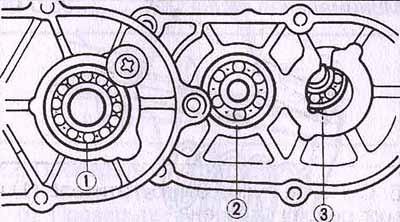

             а) Проверьте состояние ведущей шестерни первичного вала (3), промежуточных шестерен (2), ведомой шестерни (1).

             б) Проверьте состояние опорных подшипников ведущих шестерен.

       19. Проверьте масляный насос.
             Проверьте состояние червячного колеса (1) и червяка (2) привода насоса.

       20. Проверьте коленчатый вал.
             а) Проверьте изгиб коленчатого вала (1).
             Максимальный изгиб - 0,03 мм
             б) Проверьте осевой зазор шатуна (2).
             Номинальный зазор - 0,2-0,5 мм
             Максимальный зазор - 1,0 мм
             в) Проверьте расстояние между щеками коленчатого вала (3), как пока-зано на рисунке.
             Номинальное расстояние - 37,90-37,95 мм

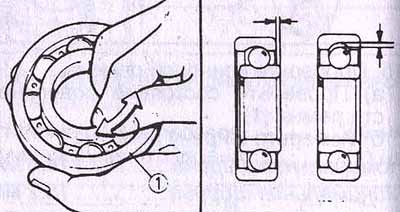

             г) Проверьте состояние опорного подшипника и при необходимости замените его.
