Honda CB400. Система запуска

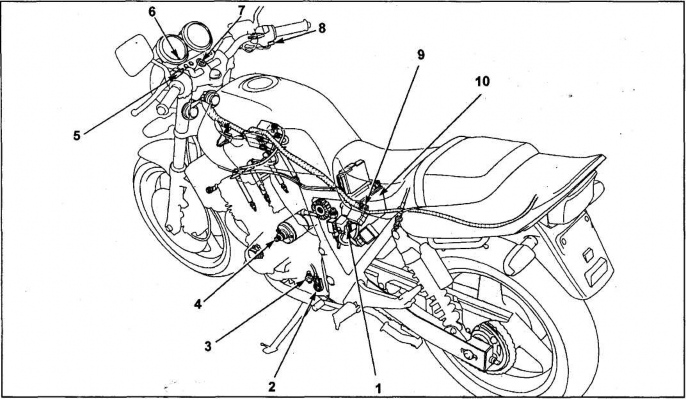

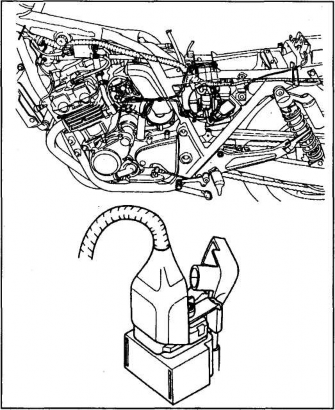

Расположение компонентов системы запуска (CB400N). 1 реле стартера и главный предохранитель (30А), 2 выключатель подставки, 3 выключатель запрещения запуска, 4 электродвигатель стартера, 5 выключатель (датчик выключения) сцепления, 6 * индикатор положения боковой подставки, 7 замок зажигания, 8 выключатель стартера, 9 диоды, 10 -аккумуляторная батарея.

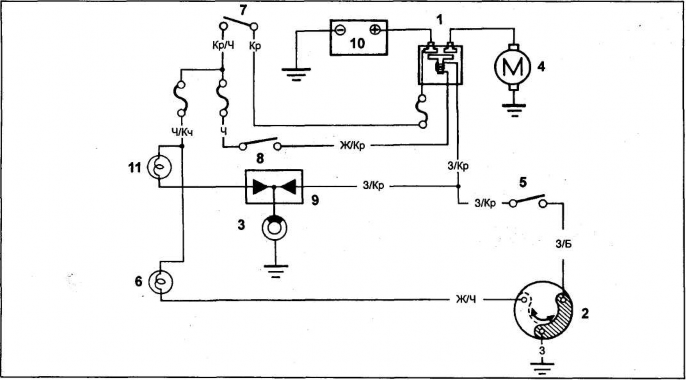

Схема системы запуска (CB400N). 1 реле стартера, 2 выключатель подставки, 3 выключатель запрещения запуска, 4 электродвигатель стартера, 5 выключатель (датчик выключения) сцепления, 6 индикатор положения боковой подставки, 7 замок зажигания, 8 выключатель стартера, 9 диоды, 10 аккумуляторная батарея, 11 индикатор выключателя запрещения запуска.

Реле стартера

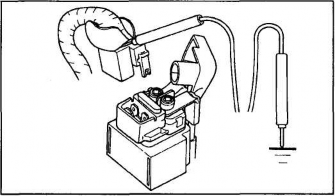

Проверьте напряжение между выводом (Ж/Кр "+") разъема и массой ("-") при включенном зажига нии, положении "RUN" выключателе двигателя и включенном стартере.

Номинальное напряжение.. ...................................АКБ
Снимите реле стартера.

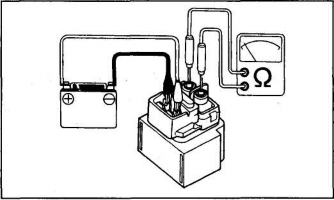

Подайте напряжение от аккумуляторной батареи на выводы (Ж/Кр -"+") и (З/Кр -"-") реле и проверь те наличие проводимости между выводами реле, как показано на рисунке.

Отсоедините разъем реле стартера (4Р).
Проверьте наличие проводимости между выво дом (З/Кр -"+") разъема и массой ("-") при нажатом рычаге сцепления и нейтральной передаче КПП.
Проверьте наличие проводимости между выво дом (З/Кр -"-") разъема и массой ("+") при отпущен ном рычаге сцепления, передаче КПП, кроме ней тральной, выдвинутой боковой подставке.

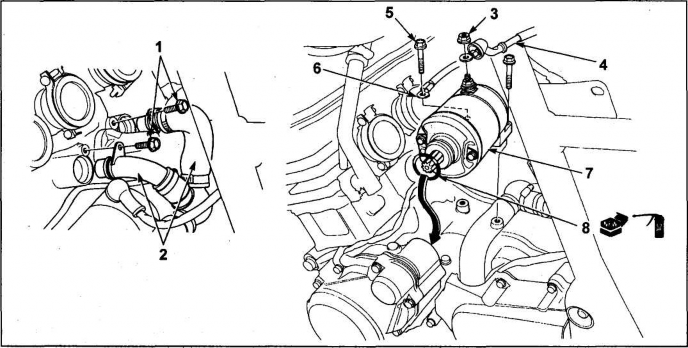

Стартер (снятие и установка). 1 болты крепления трубки охлаждающей жидкости, 2 трубка охлаждающей жидкости, 3 гайка, 4 наконечник провода стартера, 5 болт крепления, 6 клемма провода массы, 7 стартер в сборе, 8 кольцевое уплотнение.

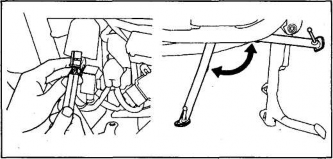

7. Проверьте наличие проводимости между выводами выключателя подставки при ее различном положении.

Подставка убрана .............................................. 3/Б 3

Подставка выпущена ...................................... Ж/Ч 3

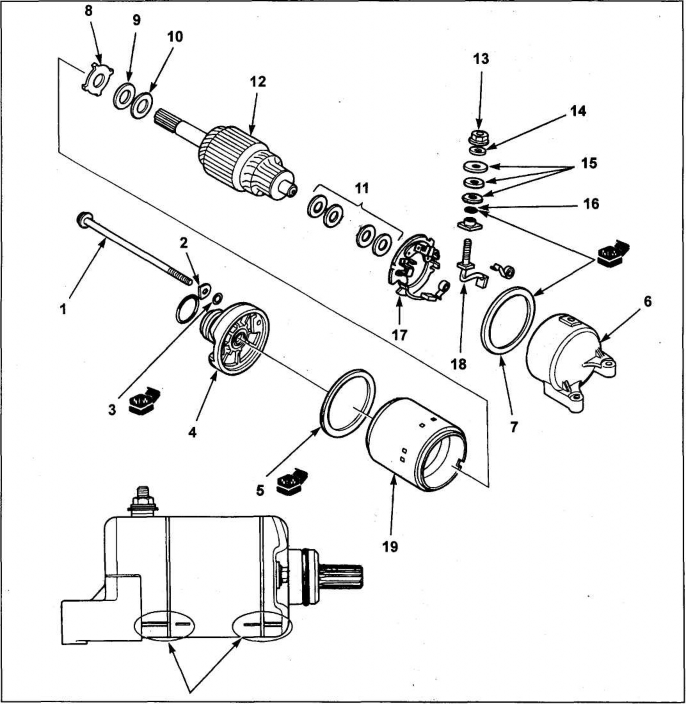

Стартер (разборка и сборка). 1 стяжной болт, 2 клемма, 3 кольцевое уплотнение, 4 крышка со стороны привода, 5 кольцевое уплотнение, 6 крышка со стороны коллектора, 7 кольцевое уплотнение, 8 стопорная шайба, 9 шайба (с зеленой меткой), 10 шайба, 11 регулировочные шайбы, 12 якорь, 13 гайка клеммы, 14 шайба, 15 шайба (с зеленой меткой), 16 кольцевое уплотнение, 17 блок выпрямителей, 18 щетка, 19 статор.

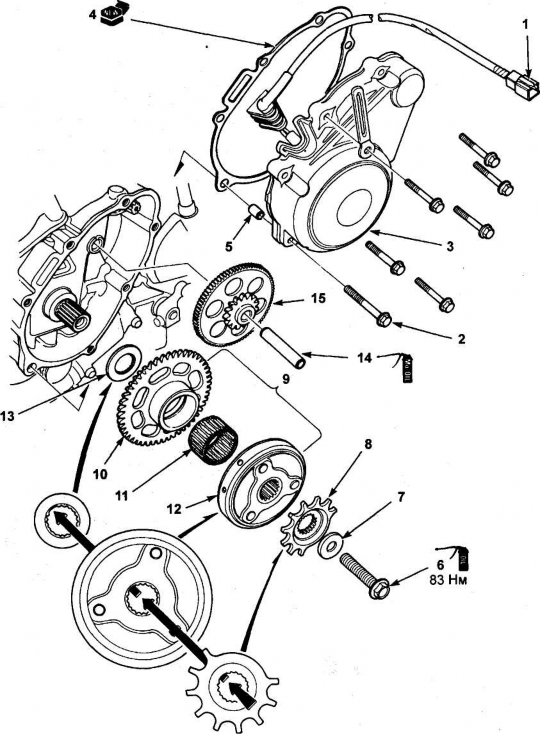

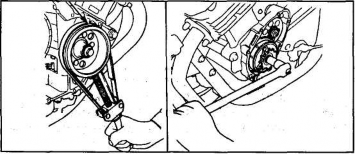

Муфта стартера. 1 разъем прерывателя (2Р) (С), 2 болт крепления крышки картера, 3 левая крышка картера, 4 прокладка, 5 установочная втулка, 6 установочный болт, 7 шайба, 8 храповик, 9 обгонная муфта стартера, 10 ведомая шестерня стартера, 11 игольчатый подшипник, 12 обгонная муфта, 13 шайба, 14 ось ведущей шестерни стартера, 15 ведущая шестерня стартера.

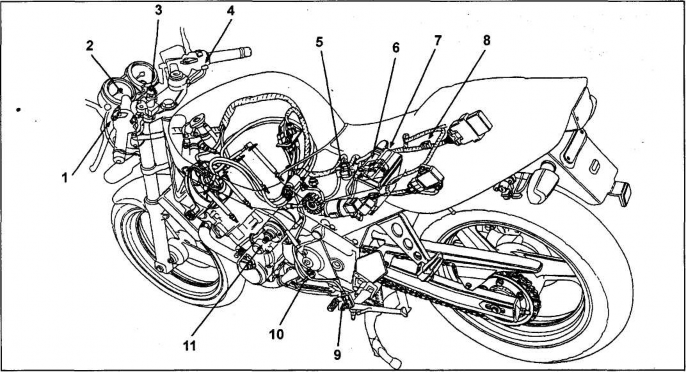

Расположение компонентов системы запуска (CB400F). 1 выключатель сцепления, 2 индикатор положения подставки, 3 замок зажигания, 4 выключатель стартера, 5 реле стартера и главный предохранитель (30А), 6 предохранитель (10А), 7 аккумуляторная батарея, 8 диод, 9 выключатель подставки, 10 выключатель запрещения запуска, 11 стартер.

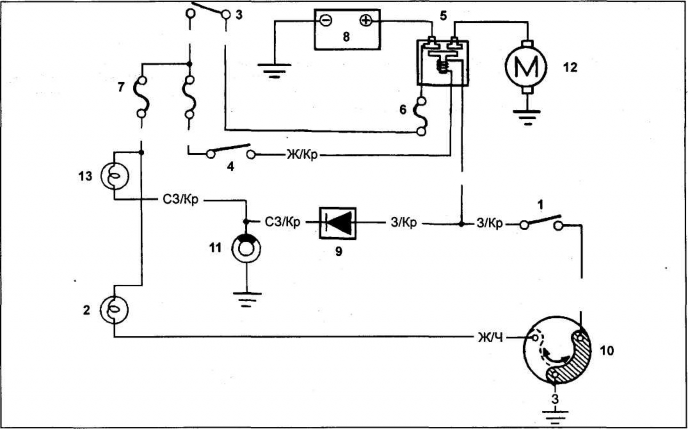

Схема системы запуска (CB400F). 1 выключатель сцепления, 2 индикатор положения подставки, 3 замок зажигания, 4 выключатель стартера, 5 реле стартера, 6 главный предохранитель (30А), 7 предохранитель (10А), 8 аккумуляторная батарея, 9 диод, 10 выключатель подставки, 11 включатель запрещения запуска, 12 электродвигатель стартера, 13 индикатор выключателя запрещения запуска.
