Honda CB400. Тормозная система

Honda CB 400N

Передние тормозные колодки (CB400N). 1 заглушка, 2 фиксатор колодок, 3 тормозные колодки.

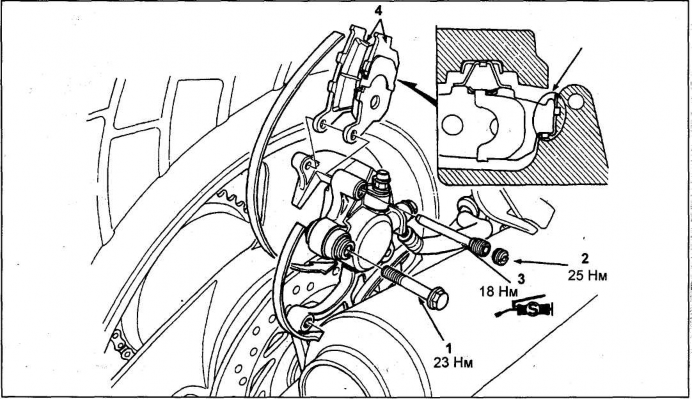

Задние тормозные колодки (CB400N). 1 заглушка, 2 болт крепления суппорта, 3 фиксатор колодок, 4 тормозные колодки.

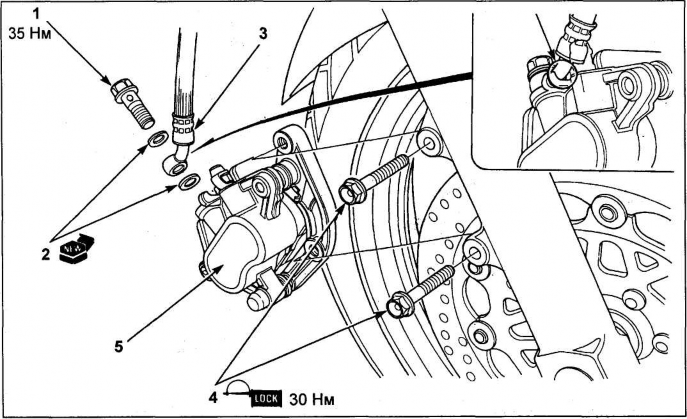

Передний суппорт (снятие и установка, CB400N). 1 перепускной болт, 2 шайбы, 3 штуцер тормозного шланга, 4 болты крепления суппорта, 5 передний тормозной суппорт.

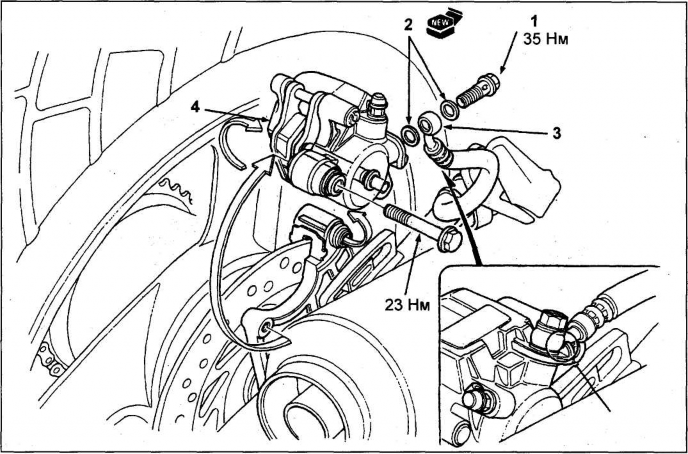

Задний суппорт (снятие и установка, CB400N). 1 перепускной болт, 2 шайба, 3 штуцер тормозного шланга, 4 задний тормозной суппорт.

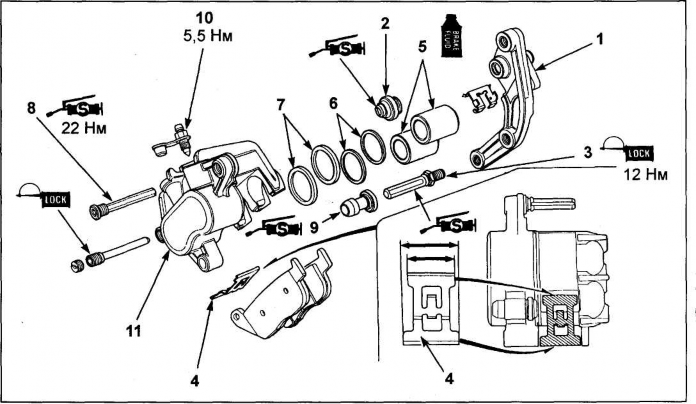

Передний суппорт (разборка и сборка, CB400N). 1 кронштейн суппорта, 2 защитный чехол, 3 направляющий палец, 4 пластинчатая пружина, 5 поршень, 6 пылезащитная манжета, 7 уплотнительная манжета, 8 направляющий палец, 9 -защитный чехол, 10 штуцер прокачки, 11 суппорт.

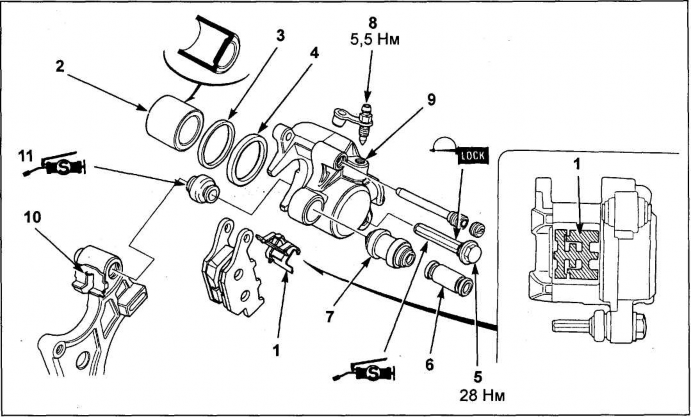

Задний суппорт (разборка и сборка, CB400N). 1 пластинчатая пружина, 2 поршень, 3 пылезащитная манжета, 4 уплотнительная манжета, 5 направляющий палец, 6 опорная втулка, 7 защитный чехол, 8 штуцер прокачки, 9 суппорт, 10 кронштейн суппорта, 11 защитный чехол.

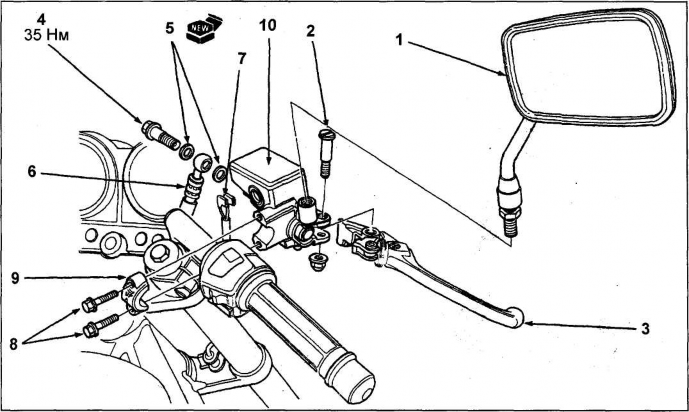

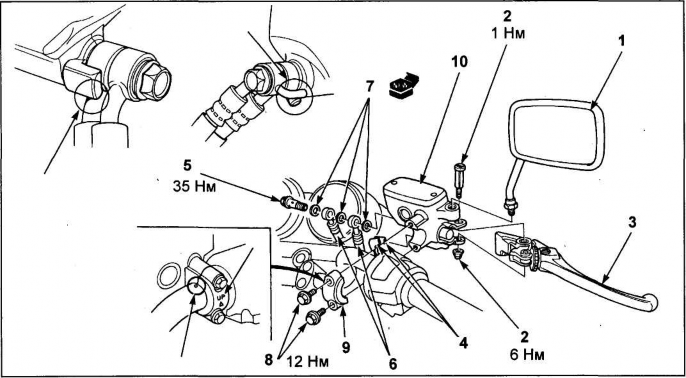

Главный тормозной цилиндр переднего тормоза (снятие и установка, CB400N). 1 правое зеркало заднего вида, 2 шарнирный болт рычага тормоза, 3 рычаг тормоза, 4 разъем выключателя стопсигнала, 5 перепускной болт, 6 штуцер тормозного шланга, 7 шайбы, 8 болт кронштейна ГТЦ, 9 кронштейн ГТЦ, 10 главный тормозной цилиндр.

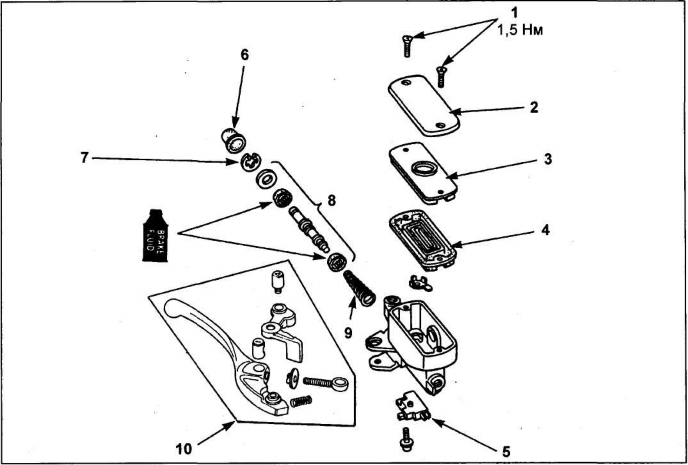

Главный тормозной цилиндр переднего тормоза (разборка и сборка, CB400N). 1 винт, 2 крышка бачка тормозной жидкости, 3 пластина мембраны, 4 мембрана, 5 выключатель стоп-сигнала, 6 пыльник, 7 стопорное кольцо, 8 поршень в сборе, 9 пружина, 10 рычаг тормоза.

10 11 35 Нм

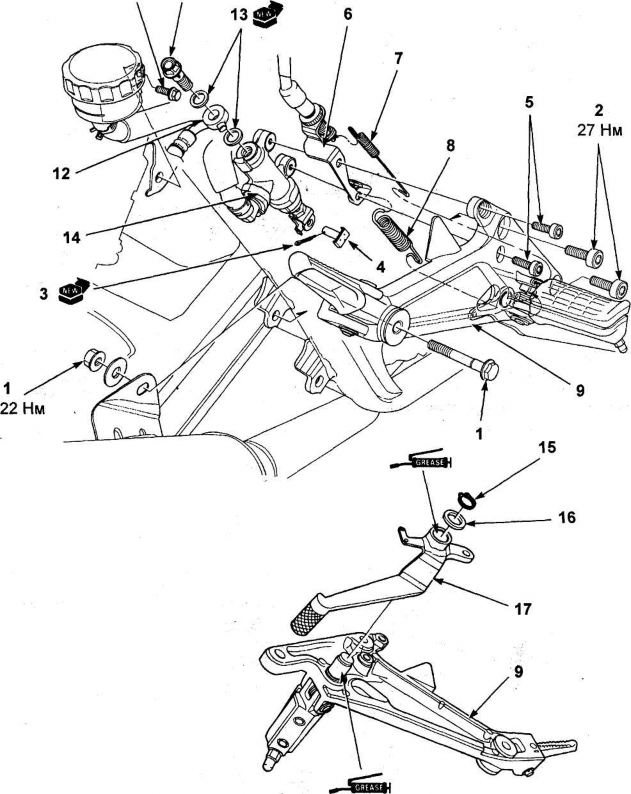

Главный тормозной цилиндр заднего тормоза (снятие и установка, CB400N). 1 болт крепления глушителя, 2 болт крепления правой подножки, 3 шплинт, 4 втулка штока, 5 болт крепления ГГЦ, 6 кронштейн выключателя стоп-сигнала, 7 пружина выключателя стоп-сигнала, 8 возвратная пружина педали тормоза, 9 кронштейн правой подножки, 10 болт крепления расширительного бачка, 11 перепускной болт, 12 штуцер тормозного шланга, 13 шайба, 14 ГТЦ, 15 стопорное кольцо, 16 шайба, 17 педаль тормоза.

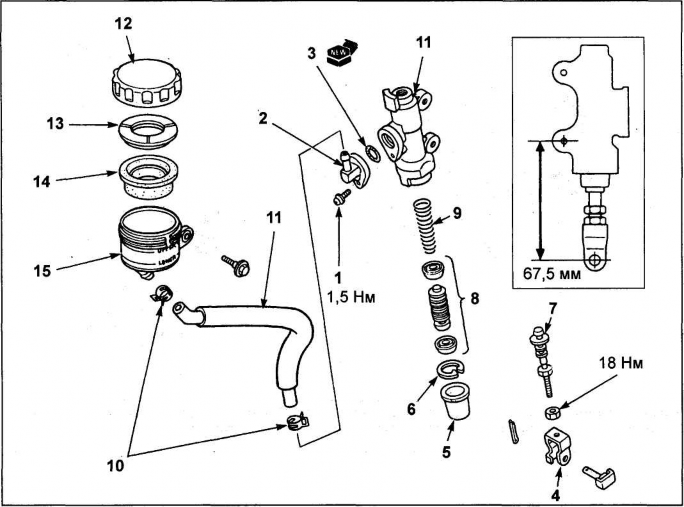

Главный тормозной цилиндр заднего тормоза (разборка и сборка, CB400N). 1 болт крепления штуцера, 2 штуцер, 3 кольцевое уплотнение, 4 наконечник штока, 5 резиновая втулка, 6 стопорное кольцо, 7 шток, 8 поршень ГТЦ, 9 пружина, 10 хомут, 11 шланг бачка тормозной жидкости, 12 крышка бачка тормозной жидкости, 13 пластина, 14 мембрана, 15 бачок тормозной жидкости.

Honda CB400FIIIT, CB400Flllv

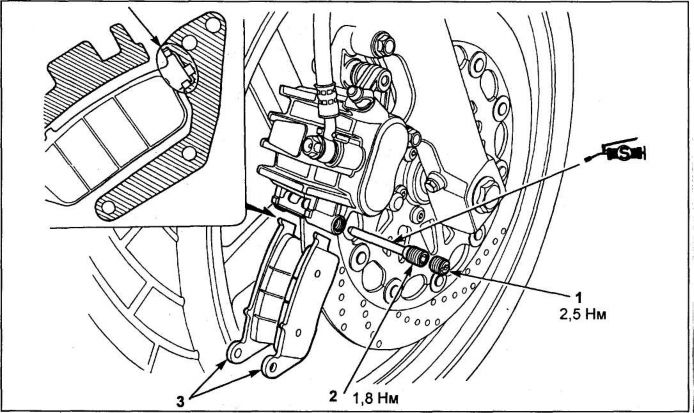

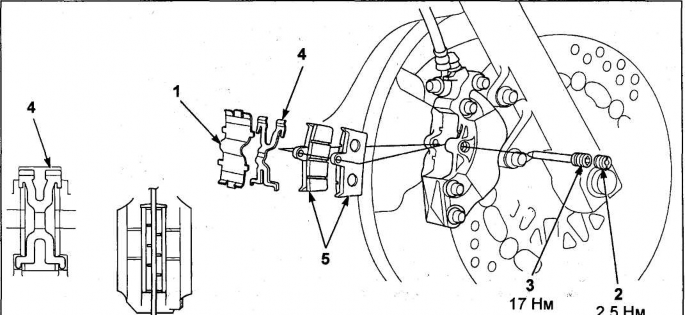

Передние тормозные колодки (CB400FIIIT). 1 крышка, 2 заглушка, 3 направляющий палец, 4 пружина, 5 тормозные колодки.

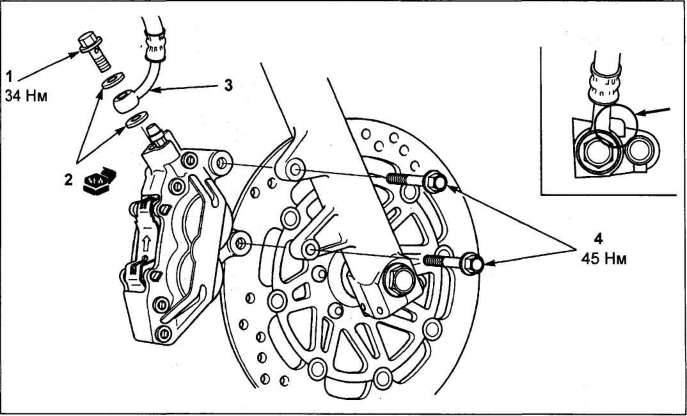

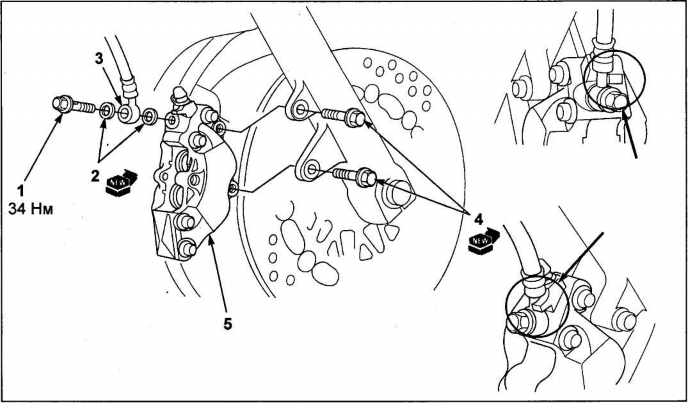

Передний тормозной суппорт (снятие и установка, CB400FIIIT). 1 перепускной болт, 2 шайбы, 3 фитинг, 4 болты крепления переднего суппорта, 5 передний суппорт.

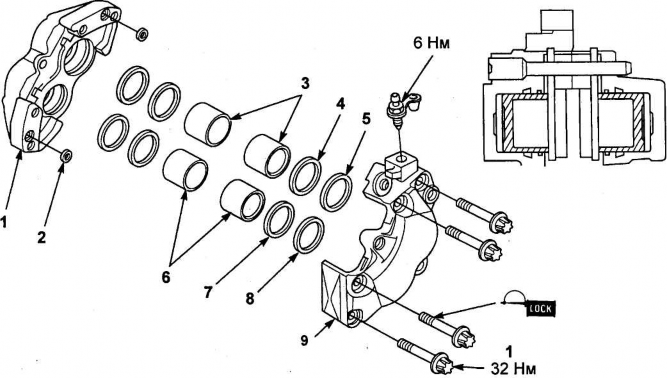

Передний тормозной суппорт (разборка и сборка, CB400FIIIT). 1 внутренняя часть суппорта, 2 прокладка, 3 • поршень "А", 4 пылезащитная манжета "А", 5 уплотнительная манжета "А", 6 поршень "В", 7 пылезащитная манжета "В", 8 уплотнительная манжета "В", 9 внешняя часть суппорта.

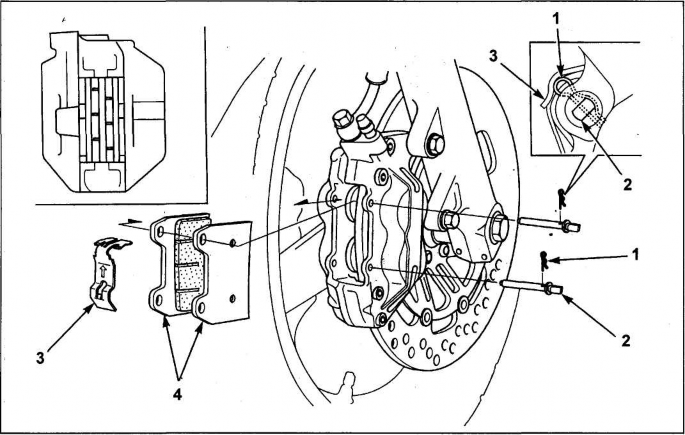

Передний тормозной суппорт (снятие и установка, CB400FIIIV). 1 шплинт, 2 направляющие пальцы, 3 -

пружины, 4 тормозные колодки.

Передний тормозной суппорт (снятие и установка, CB400FIIIV). 1 перепускной болт, 2 шайбы, 3 -

фитинг, 4 • болты крепления суппорта.

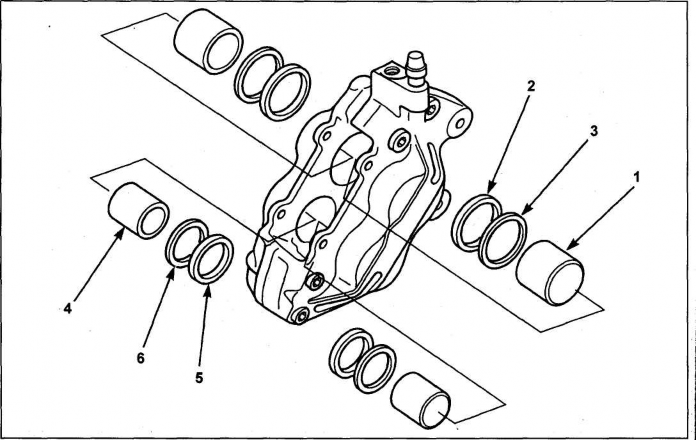

Передний тормозной суппорт (разборка и сборка, CB400FIIIV). 1 поршень "А", 2 пылезащитная манжета "А", 3 уплотнительная манжета "А", 4 поршень "В", 5 пылезащитная манжета "В", 6 уплотнительная манжета "В".

Honda CB400F(CB1)

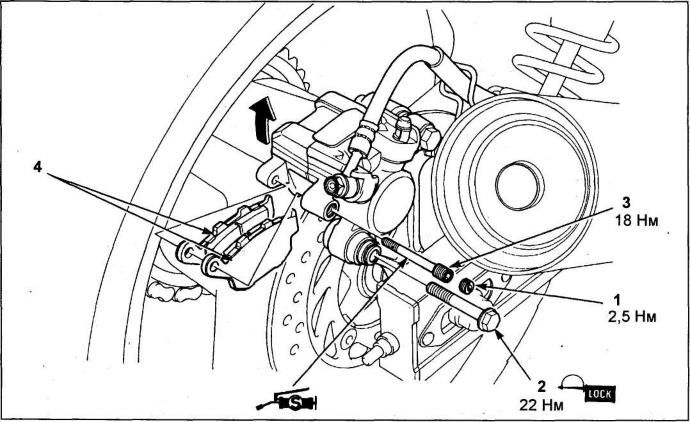

Задние тормозные колодки. 1 болт крепления заднего суппорта, 2 заглушка, 3 направляющий палец, 4 тормозная колодка.

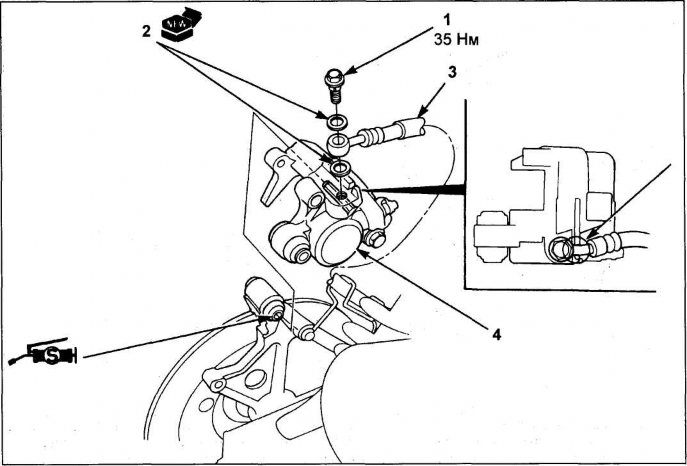

Задний тормозной суппорт (снятие и установка, CB400F (СВ1)). 1 перепускной болт, 2 шайба, 3 -

тормозной шланг, 4 задний тормозной суппорт.

Главный тормозной цилиндр переднего тормоза (CB400F (СВ1)). 1 • зеркало заднего вида, 2 шарнирный болт рычага тормоза, 3 рычаг тормоза, 4 перепускной болт, 5 шайбы, 6 тормозной шланг, 7 разъем выключателя стоп-сигналов, 8 -болт крепления ГТЦ, 9 кронштейн ГТЦ, 10 ГГЦ.

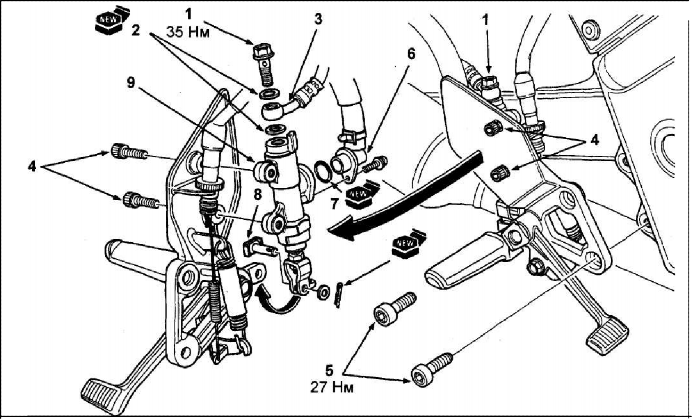

Главный тормозной цилиндр заднего тормоза (снятие и установка, CB400F (СВ1)). 1 перепускной болт, 2 • шайбы, 3 фитинг, 4 болт крепления ГТЦ, 5 болты крепления подножки, 6 тормозной шланг (фитинг), 7 кольцевое уплотнение, 8 втулка штока, 9 ГТЦ.

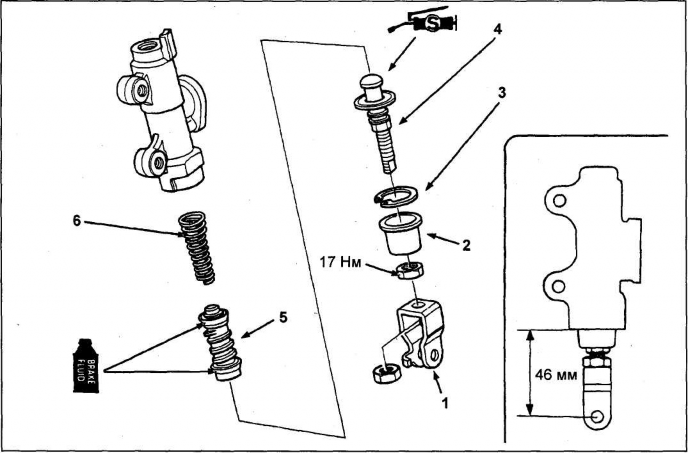

Главный тормозной цилиндр заднего тормоза (разборка и сборка, CB400F (СВ1)). 1 наконечник штока, 2 резиновая втулка, 3 стопорное кольцо, 4 шток, 5 поршень ГТЦ, 6 пружина.

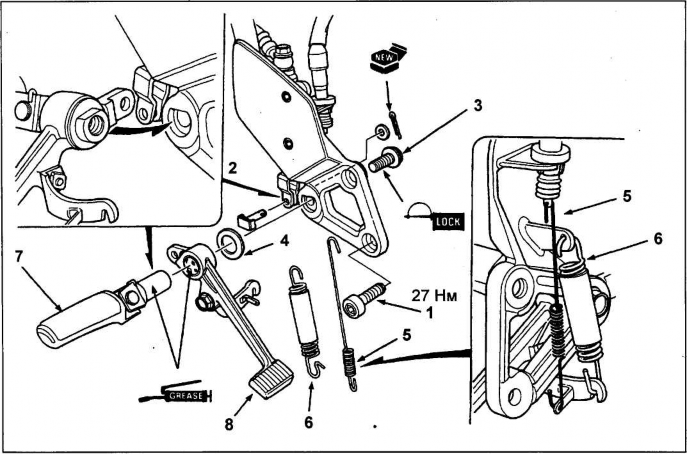

Педаль заднего тормоза (GB400F (СВ1)). 1 болт крепления подножки, 2 втулка, 3 правый стопорный болт, 4 шайба, 5 пружина выключателя стоп-сигналов, 6 возвратная пружина педали тормоза, 7 задняя подножка, 8 педаль тормоза.
