Honda CB400. Сцепление

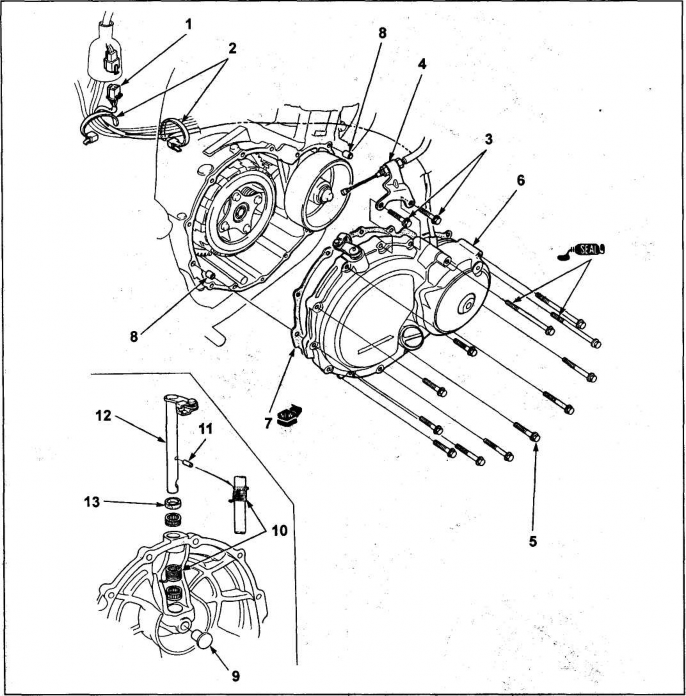

Крышка картера сцепления (Honda CB400N) . 1 разъем генератора, 2 зажим проводки, 3 болт кронштейна троса сцепления, 4 трос сцепления с кронштейном, 5 болт крепления крышки картера Сцепления, 6 правая крышка картера сцепления, 7 прокладка, 8 установочная втулка, 9 нажимная пята, 10 возвратная пружина, 11 фиксатор пружины, 12 шток выключения сцепления, 13 пыльник.

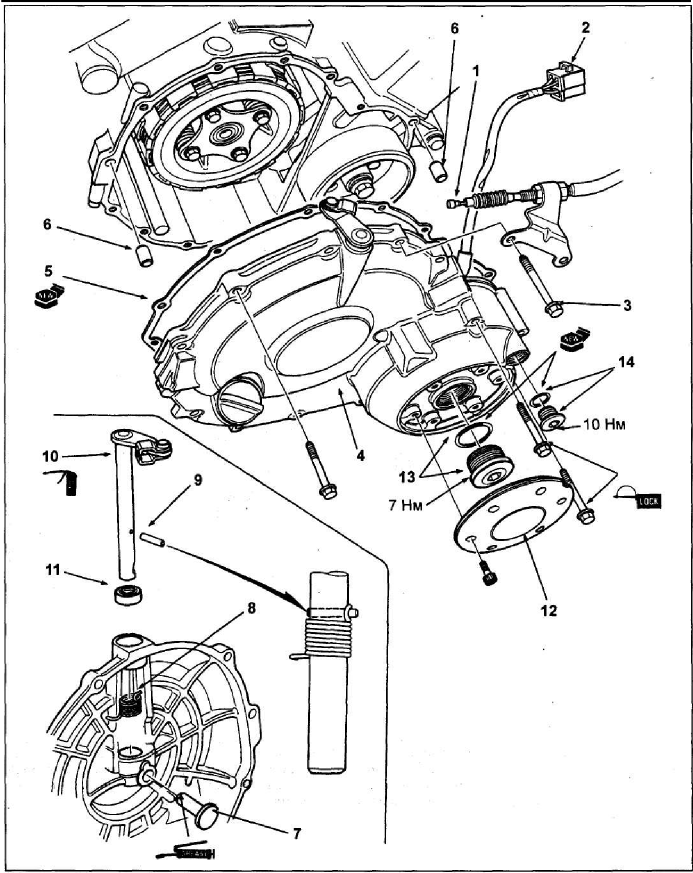

Крышка картера сцепления (CB400F). 1 трос сцепления, 2 разъем генератора, 3 болт крепления крышки, 4 крышка картера сцепления, 5 прокладка, 6 установочная втулка, 7 нажимная пята, 8 возвратная пружина, 9 фиксатор пружины, 10 шток выключения сцепления, 11 сальник, 12 крышка картера №2,13 заглушка №1,14 заглушка №2.

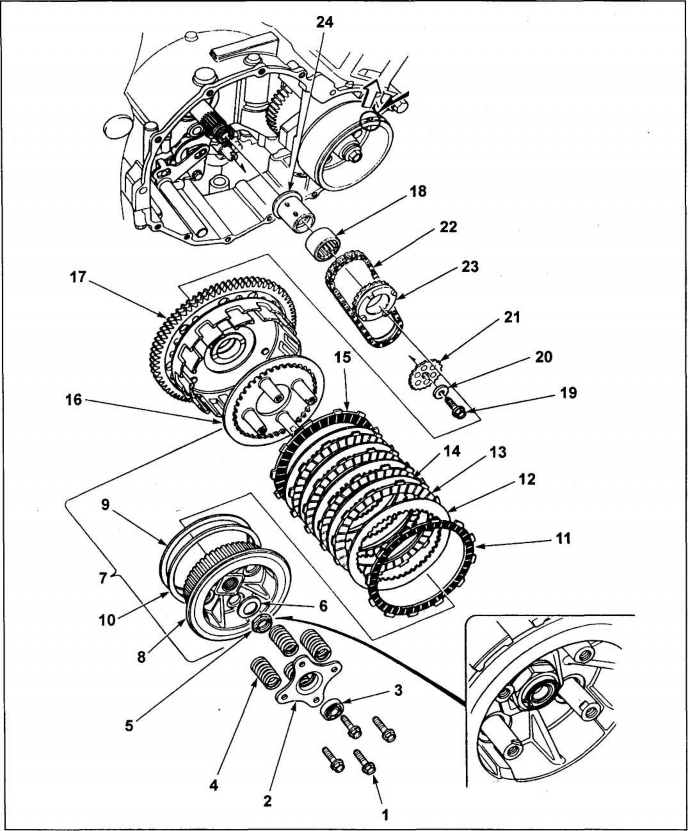

Сцепление. 1 болт регулировочной пластины сцепления, 2 выжимная пружина сцепления, 3 выжимной подшипник, 4 пружины сцепления, 5 центральная гайка, 6 шайба, 7 сцепление в сборе, 8 ступица сцепления (внутренний барабан), 9 демпфирующая пружина, 10 седло демпфирующей пружины, 11 фрикционный диск (С), 12 гладкий диск (В), 13 фрикционный диск (В), 14 гладкий диск (А), 15 фрикционный диск (А), 16 нажимной диск, 17 корзина сцепления, 18 игольчатый подшипник (опорный), 19 болт крепления звездочки привода масляного насоса, 20 шайба, 21 звездочка привода масляного насоса, 22 цепь привода масляного насоса, 23 ведущая звездочка масляного насоса, 24 опорная втулка.
Снятие сцепления

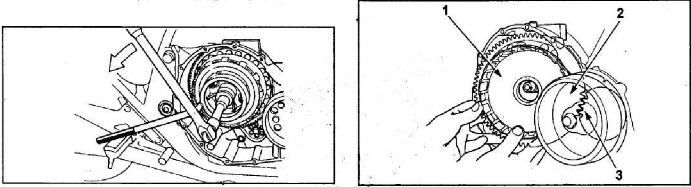

1 корзина сцепления, 2 опорная втулка, 3 отвертка.
1 корзина сцепления, 2 ведомая шестерня, 3
ведущая шестерня.

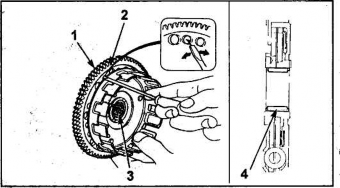

1 ведомая шестерня, 2 вспомогательная шестерня, 3, 4 опорный игольчатый подшипник.

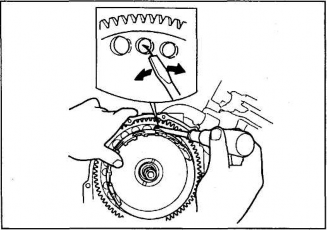

Установка сцепления

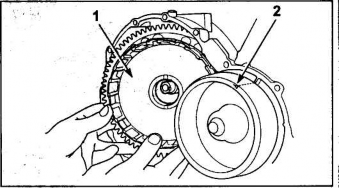

1 корзина сцепления, 2 метка "Т"

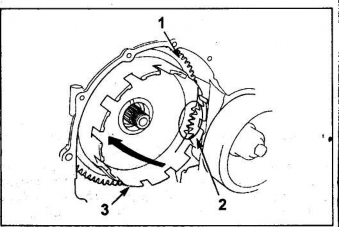

1 ведомая шестерня, 2 ведущая шестерня, 3 корзина сцепления.

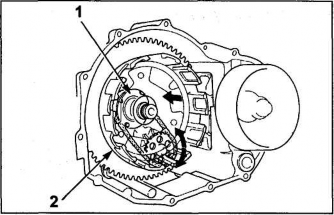

1 ведущая звездочка, 2 корзина сцепления.

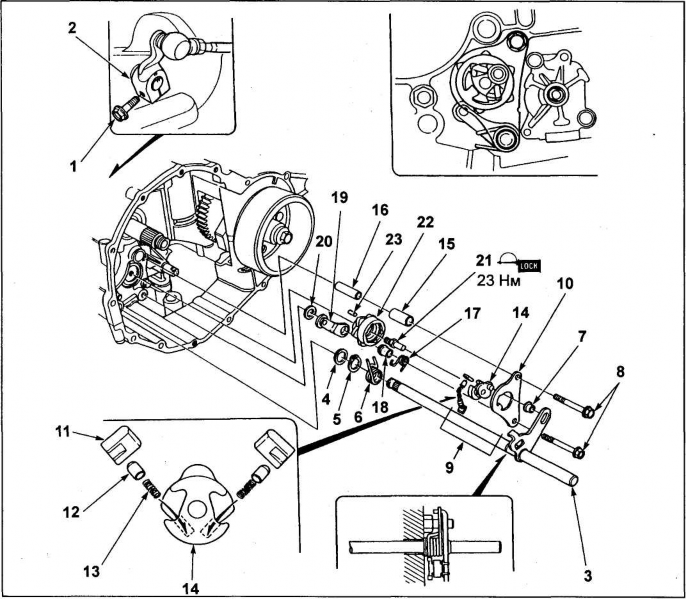

Механизм переключения передач. 1 болт рычага переключения передач, 2 рычаг переключения передач, 3 вал переключения передач, 4 упорная Шайба, 5 стопорное кольцо, 6 возвратная пружина вала, 7 втулка, 8 болт копирнои пластины, 9 копирная пластина и направляющий кулачок в сборе, 10 копирная пластина, 11 собачка храповика, 12 плунжер, 13 пружина, 14 направляющий кулачок, 15 втулка, 16 установочная втулка, 17 пружина ограничителя, 18 втулка, 19 ограничитель, 20 шайба, 21 болт крепления барабана храповика, 22 барабан храповика, 23 установочный штифт.
