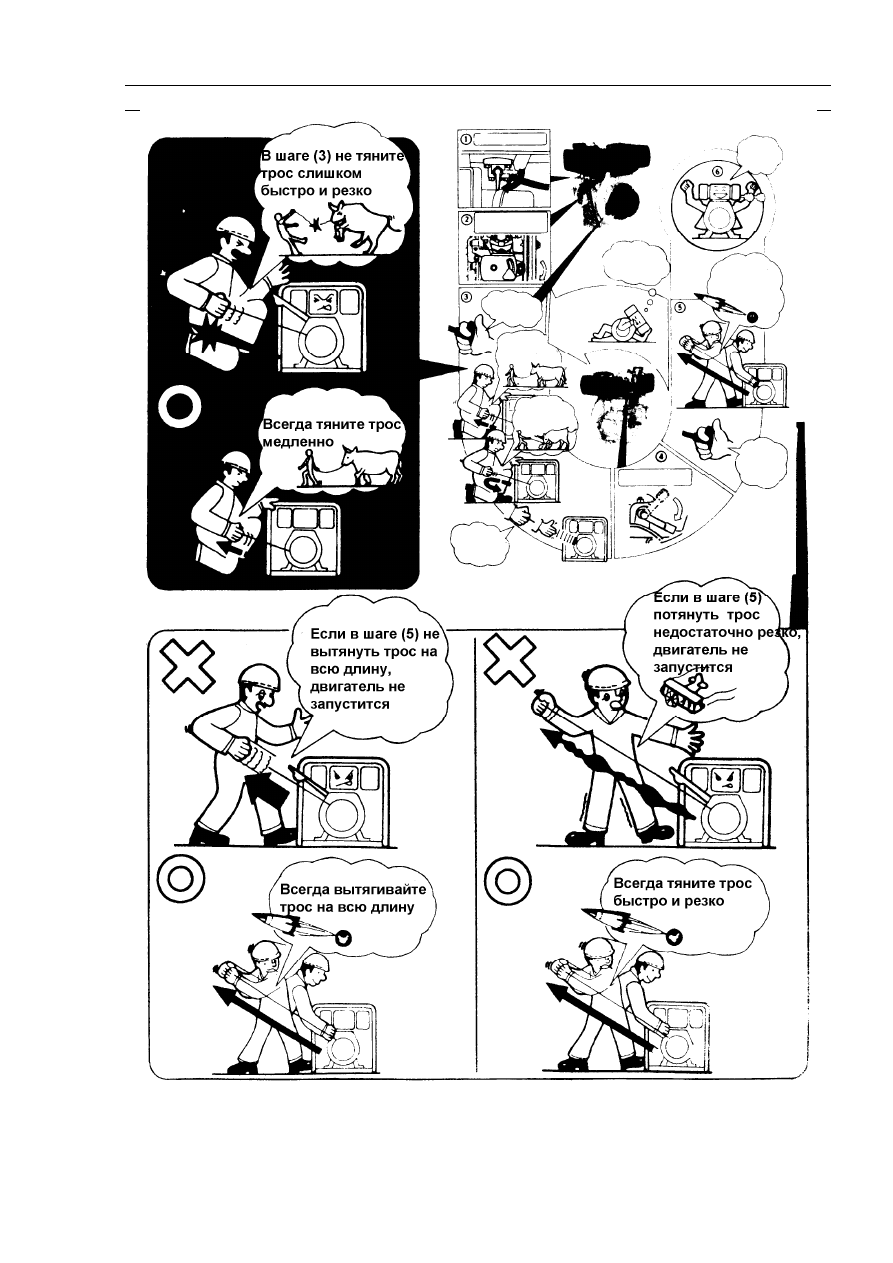

ЗАПУСК ДИЗЕЛЬНОГО ДВИГАТЕЛЯ





34

4.2 Запуск при помощи электрического стартера


1.

Метод запуска:

    (Предстартовая проверка такая же, как при

запуске вручную)

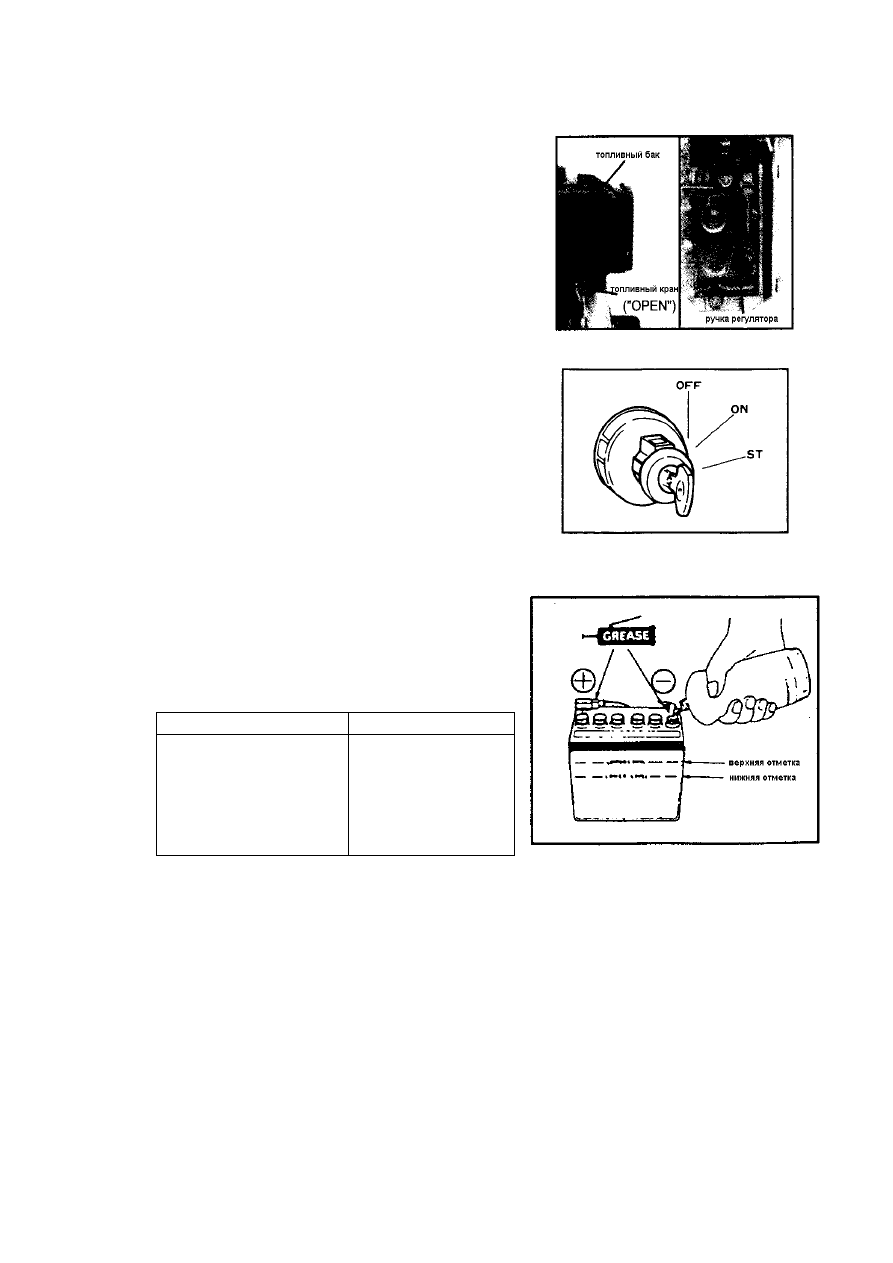

А. Откройте топливный кран.
В.  Переведите  рычаг  регулятора  в  положение

«STARTING» (запуск).





С.  Поверните  ключ  зажигания  по  часовой

стрелке

в

положение «STARTING»

(запуск).

D.  Отпустите  ключ  электрического  стартера

после того, как двигатель запустится.

Е.  Если  двигатель  не  смог  запуститься  после

десяти  секунд  работы  стартера,  повторите
попытку

пятнадцать

секунд

спустя

(Продолжительная  работа  стартера  сильно
разрядит  аккумулятор  и  даже  может
привести к выходу стартера из строя).



2.

Техническое обслуживание аккумулятора

А.  Проверяйте  аккумулятор  каждый  месяц.

Если уровень  электролита упал до  нижней
отметки,  долейте  до  верхней  отметки
дистиллированной воды.
Рекомендуемая емкость аккумулятора:



Hs170 12В 24-36 Ач



Hs178/Hs186

до 36 Ач


4.3 Сборка электрического пускового выключателя
Если электрический пусковой выключатель расположен на крышке головки цилиндра, его
необходимо собирать из указанных ниже деталей, согласно соответствующей процедуре:




35

Сборка:



№

Деталь

Количество

 1.  Корпус

электрического

пускового выключателя

1

 2.  Планка

электрического

пускового выключателя

1

 3.  Удлиненная шайба 2
 4.  Шестигранный болт М6 × 70

2




Процедура:

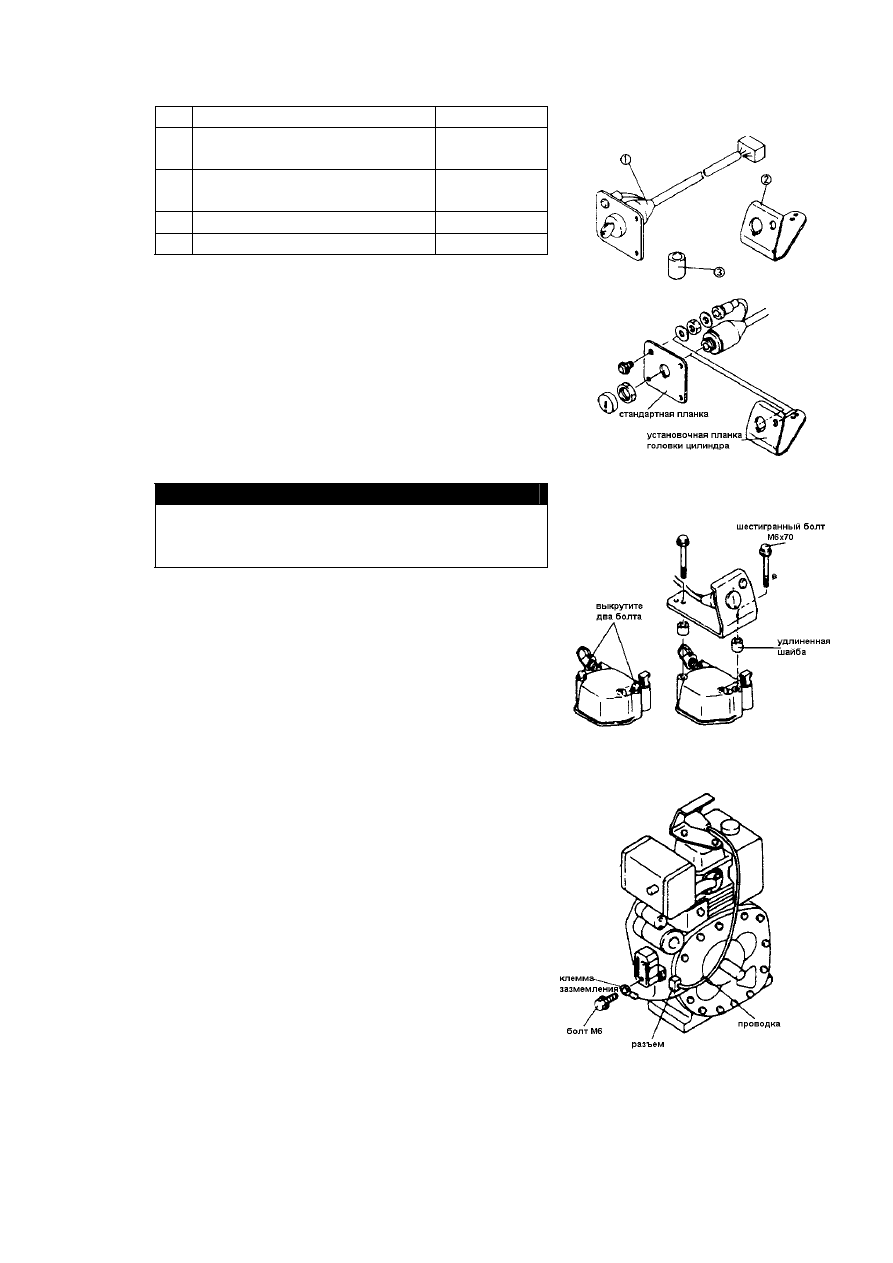

1.

Снимите  корпус    электрического

пускового  выключателя  со  стандартной
планки  и  установите  его  на  установочную
панель головки цилиндра.

2.

Выкрутите  два  болта  из  головки

цилиндра.

3.

Состыкуйте

собранную

панель

с

удлиненной шайбой, после чего затяните при
помощи шестигранных болтов.



ЭКСПЛУТАЦИОННОЕ СООБЩЕНИЕ



ƒ  Соприкосновение

проводки

с

глушителем  или  с  валом  агрегата
нагрузки приводит к пожару.



4.  Закрепите  клемму  заземления  при  помощи
болта М6.



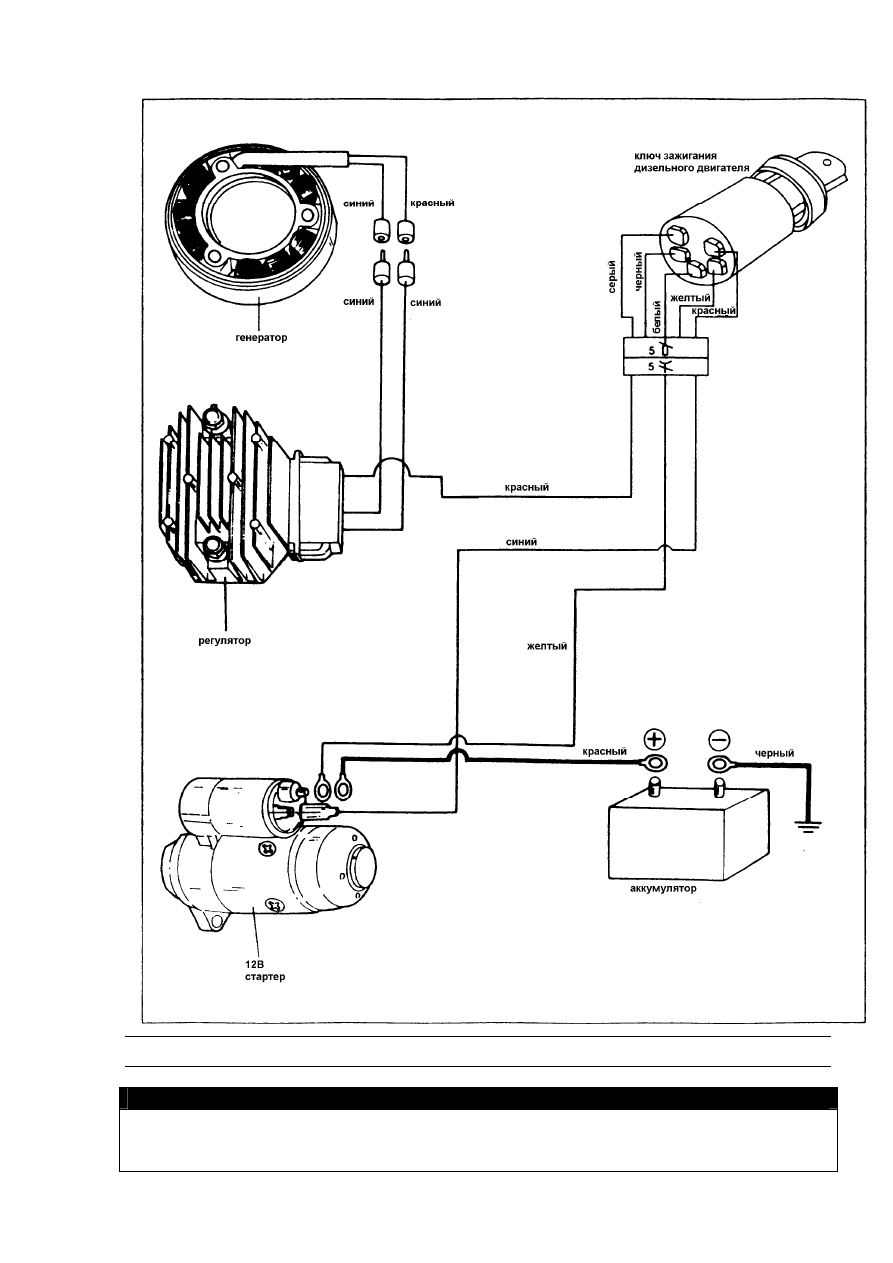

СХЕМА ЭЛЕКТРОПРОВОДКИ





36



5. РАБОТА С ДВИГАТЕЛЕМ



ПРЕДУПРЕЖДЕНИЕ!

ƒ  Во  избежание  отравления  выхлопными  газами  работайте  с  двигателем  в  хорошо

проветриваемых местах.

ƒ  Во  избежание  увечий  не  допускайте  попадания  частей  тела  и  одежды  под
