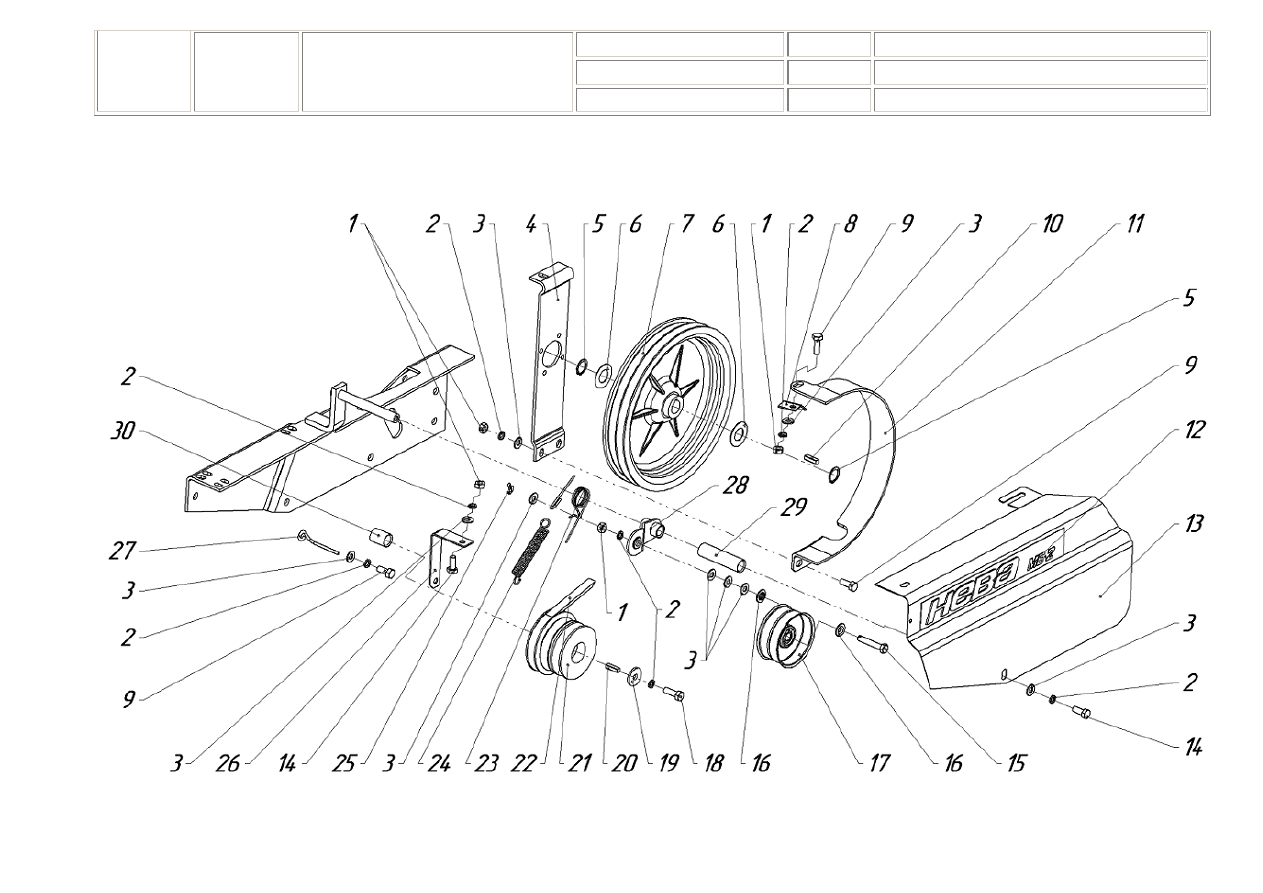

МОТОБЛОКИ «НЕВА» (ДВИГАТЕЛЬ ДМ-1К). КТАЛОГ ЗАПЧАСТЕЙ - ЧАСТЬ 7



24



Рис. №

Поз.

Наименование

Обозначение

Кол.

Примечание

3

1

Гайка М8-6Н.5.016

ГОСТ 5915-70

3



2

Шайба 8.65Г.016

ГОСТ 6402-70

7

кроме МБ-2С-6,0 и МБ-2С-7,0

8

др. модификации

3

Шайба А8.01.10.016

ГОСТ 11371-78

10



4

Планка

005.47.0144

1



5

Шайба стопорная

А DIN 471 D20

2



6

Шайба 1-20-38Ц

ОСТ 134506-80

2



7

Шкив ведомый

005.47.0760

1



8

Направляющая

005.47.1177-02

1

кроме МБ-2К-6,2 и МБ-2Б-7,5

9

Болт М8-6g×20.58.016

ГОСТ 7798-70

5

МБ-2К-6,2; МБ-2Б-5,5; МБ-2Б-5,5М; МБ-
2Б-6,5; МБ-2С-6,0; МБ-2С 7,0



3

МБ-2Б-6,0; МБ-2Б-7,5

10

Шпонка

005.45.0209

1



11

Кожух ведомого шкива

005.45.0021

1



12

Логотип

005.47.0191

1



13

Щиток

005.47.0990

1



14

Болт М8-6g×16.58.016

ГОСТ 7798-70

2



15

Болт

005.45.0365

1



16

Шайба

005.45.0104

2



17

Шкив

005.47.0120

1



18

Болт

DIN 933 5/16

”×7/8”

UNF L

=22 мм

1

МБ-2Б-5,5М; МБ-2Б-5,5; МБ-2Б-
7

,5; МБ-2Б-6,0; МБ-2Б-6,5

3

МБ-2Б-6,0; МБ-2Б-7,5

из комплекта
поставки
двигателя

1

МБ-2С-6,0; МБ-2С-7,0

19

Шайба

DIN

440 М8 (Н=3

мм)

1

МБ-2Б-5,5; МБ-2Б-5,5М; МБ-2Б-
7,5; МБ-2Б-6,0; МБ-2Б-6,5

из комплекта

1

МБ-2С-6,0; МБ-2С-7,0



25



поставки
двигателя

Рис. №

Поз.

Наименование

Обозначение

Кол.

Примечание

3

20

Шпонка

005.40.0414

1

МБ-2К-6,2

005.47.0147

1

МБ-2Б-5,5; МБ-2Б-5,5М; МБ-2Б-
6,0; МБ-2Б-7,5 (Ø19)

005.47.0075

1

МБ-2Б-7,5 (Ø25,4)

из комплекта
поставки
двигателя

1

МБ-2С-6,0; МБ-2С-7,0

21

Шкив

005.47.0514 или
005.47.0514-01

1

МБ-2К-6,2

005.47.0514-02

1

МБ-2Б-5,5; МБ-2Б-5,5М; МБ-2Б-
6,5; МБ-2Б-7,5 (Ø19)

005.47.0514-04

1

МБ-2Б-6,0; МБ-2С-6,0 (Ø19); МБ-
2С-7,0 (Ø19)

005.47.0514-05

1

МБ-2С-6,0 (Ø20); МБ-2С-7,0 (Ø20)

005.47.0514-06

1

МБ-2Б-7,5 (Ø25,4)

22

Ремень А1180

ГОСТ 1284.2-89

1



23

Пружина

005.47.0035-01

1



24

Пружина

005.47.0106

1

МБ-2К-6,2 и МБ-2Б-7,5

25

Шплинт 2×16.019

ГОСТ 397-79

1



26

Стойка

005.47.0045-02

1

МБ-2К-6,2

005.47.0045-03

1

др. модификации

27

Ограничитель

005.47.0044

2



28

Кронштейн

005.45.0070

1

МБ-2К-6,2 и МБ-2Б-7,5

005.45.0070-01

1

др. модификации

29

Втулка

005.47.0061

1



30

Втулка

005.81.0196-01

1

МБ-2Б-5,5; МБ-2Б-5,5М; МБ-2Б-
6,0; МБ-2Б-7,5(Ø19); МБ-2Б-6,5;



26



МБ-2С-6,0(Ø19); МБ-2С-7,0(Ø19)

005.81.0142

1

МБ-2Б-7,5(Ø25,4)

005.81.0196-04

1

МБ-2С-6,0(Ø20); МБ-2С-7,0(Ø20)













27



Рис. 3






Рис.№

Поз.

Наименование

Обозначение

Кол.

Примечание

4

1

Болт М8×12

DIN 912

2



2

Прокладка

005.47.0227

2



3

Заглушка

005.47.0221

1



4

Штифт цилиндрический

8×20 DIN 7

2



5

Плата

005.47.0345

1



6

Шайба 6Т.65Г.016

ГОСТ 6402-70

3



7

Болт М6-6g×10.58.016

ГОСТ 7798-70

2



8

Пружина

005.47.0332

1



005.47.0332-02

1



9

Болт М6×30

DIN 933

1



10

Гайка 6-Ц

ОСТ 133017-80

1



11

Рычаг

005.47.0335-01

1

005.47.0337-01

12

Ручка шаровая

005.47.0336

1

Ручка шаровая, резьба М10×1
ТУ 6-05-1538-77

13

Болт М8-6g×50.58.016

ГОСТ 7798-70

3



14

Гайка М8

DIN 985

3



15

Шайба М6×18

DIN 9021

1



16

Гайка М6

DIN 985

13



17

Половина корпуса левая

005.47.0318-01

1



18

Половина корпуса правая

005.47.0317-02

1



19

Прокладка корпуса

005.47.0338

1
