МОТОБЛОКИ «НЕВА» (ДВИГАТЕЛЬ ДМ-1К). КТАЛОГ ЗАПЧАСТЕЙ - ЧАСТЬ 5



16

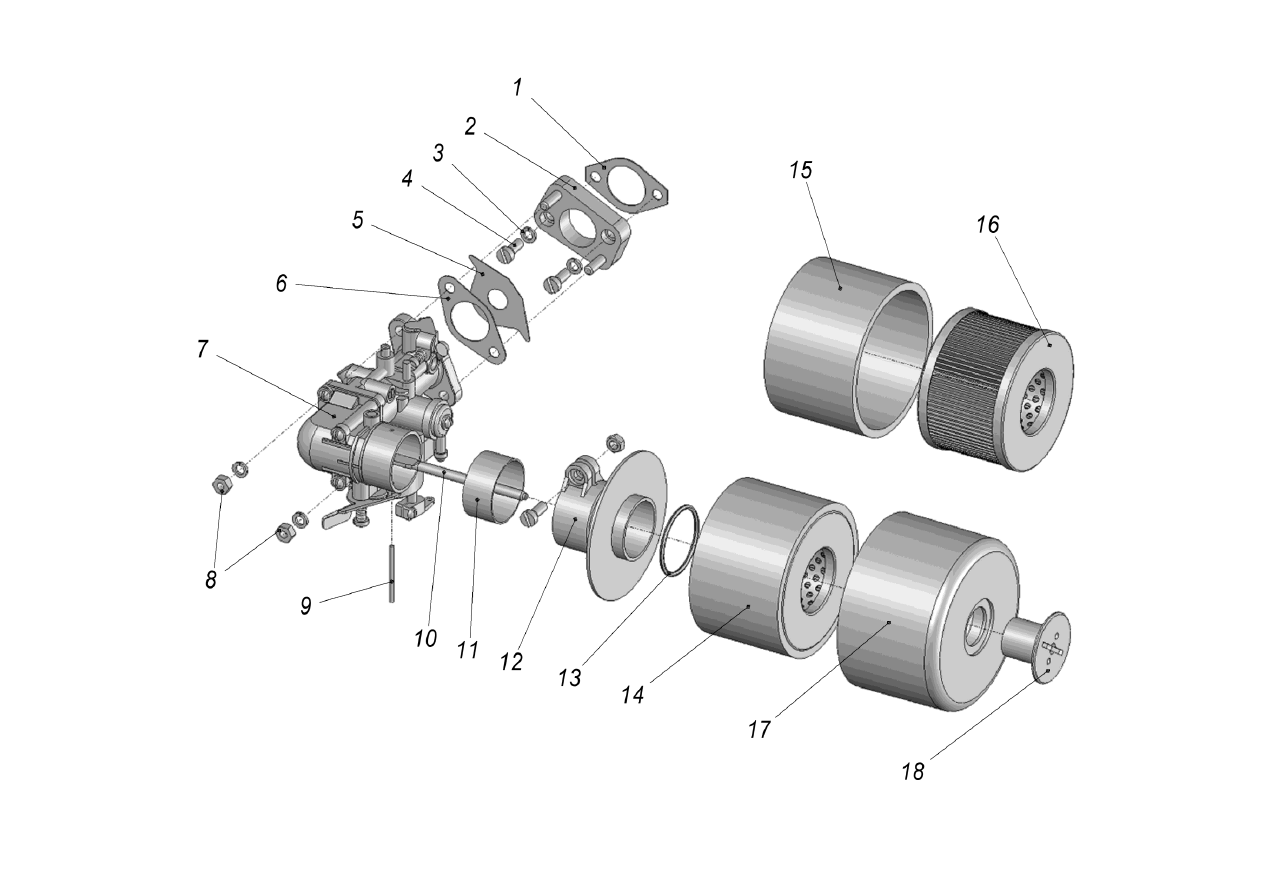

Рис.9





17



Рис.№

Поз.

Наименование

Обозначение

Кол-во

Примечание

9

1

Прокладка

005.40.0204-01

1



2

Переходник карбюратора со
шпильками

005.40.2200

1



3

Шайба 6.65Г.016

ГОСТ 6402-70

4



4

Винт АМ6-6g×16.48.016

ГОСТ 1491-80

3



5

Прокладка временного
ограничения мощности

005.40.2023

1



6

Прокладка

005.40.2013

1



7

Карбюратор К45

К45-1107010ГЧ

1



8

Гайка М6-6Н.5.016

ГОСТ 5915-70

3



9

Ось

005.40.2004

1



10

Стяжка фильтра

005.40.2003

1



11

Кольцо уплотнительное

005.40.2002

1



12

Патрубок

005.40.2005

1



13

Кольцо

042.048.30.2

1



14

Фильтроэлемент в сборе

005.40.1700

1



15

Фильтроэлемент защитный

005.40.1711

1



16

Элемент фильтрующий
«Регатмас-444А-1»

1009-00-00-00

1



17

Крышка

005.40.1703-01

1



18

Гайка

005.40.2018

1
















18
















В настоящем Каталоге приняты следующие
обозначения модификаций мотоблоков:


Мотоблок «НЕВА»

с двигателем

МБ-2-5,5

ДМ1Д

МБ-2К-6,2

ДМ1К

МБ-2Б-5,5

INTEK 5,5 HP OHV

МБ-2Б-5,5М

I

/С 5,5

МБ-2Б-6,5

I/

С 6,5

МБ-2Т-6,5

GEO

–TEС 65 OHV

МБ-2С-6,0 PRO

EX 17D Robin SUBARU

МБ-2С-7,0 PRO

EX 21D Robin SUBARU

МБ-2Б-6,0 PRO

VANGUARD 6,0 HP OHV

МБ-2Б-7,5 PRO

VANGUARD 7,5 HP OHV



МОТОБЛОК МБ-2



19



Рис.№

Поз.

Наименование

Обозначение

Кол-во

Примечание

1

1

Ограничитель

005.45.0116

1



2

Кронштейн

005.47.0165

1



3

Шкворень

005.47.0580

2



4

Стойка

005.47.0750

1



5

Шайба 10Т.65Г.016

ГОСТ 6402-70

10



6

Гайка М10-6Н.5.016

ГОСТ 5915-70

10



7

Крыло левое

005.47.0102-01

1



8

Гайка 6Ц

ОСТ 133017-80

4



9

Шайба А6.01.10.019

ГОСТ 11371-78

4



10

Шайба 6.65Г.016

ГОСТ 6402-70

4



11

Болт М6-6g×16.58.016

ГОСТ 7798-70

4



12

Угольник левый

005.47.0210

1



13

Штырь

005.45.0380-01

1



14

Болт М8-6g×35.58.016

ГОСТ 7798-70

4



Болт М8-6g×40.58.016

ГОСТ 7798-70

4

для МБ-2Б-7,5 и МБ-2К-6,2

15

Шайба А8.01.10.019

ГОСТ 11371-78

4



16

Шайба 8.65Г.016

ГОСТ 6402-70

4



17

Гайка М8-6Н.5.016

ГОСТ 5915-70

4



18

Платформа

005.47.0055

1

кроме МБ-2Б-7,5 и МБ-2К-6,2

19

Болт М8-6g×20.58.016

ГОСТ 7798-70

4



20

Болт М10-6g×70.58.016

ГОСТ 7798-70

3



21

Крыло правое

005.47.0102

1



22

Болт М10-6g×100.58.016

ГОСТ 7798-70

7



23

Угольник правый

005.47.0170

1



24

Шплинт игольчатый

310-

03Е

  005.81.0129

1



25

Палец 10×65 арт.260071

ОСТ 37001163-75

1
