МОТОБЛОКИ «НЕВА» (ДВИГАТЕЛЬ ДМ-1К). КТАЛОГ ЗАПЧАСТЕЙ - ЧАСТЬ 3



8









Рис.3








9



Рис.№

Поз.

Наименование

Обозначение

Кол-во

Примечание

3

1

Кожух защитный

005.40.0611

1



2

Винт АМ4-6g×14.48.016

ГОСТ 17473-80

4



Шайба 4.65Г.016

ГОСТ 6402-70

4



Шайба

Д6.05.124

4



3

Крышка

005.40.0643

1



4

Храповик

005.40.0630

1



5

Прокладка

005.40.0633

1



6

Шарик 10-100

ГОСТ 3722-81

6



7

Корпус муфты

005.40.0660

1



8

Маховик

005.40.1320

1



9

Манжета 25×42×10

005.40.0830

1



10

Шарикоподшипник радиальный
однорядный 60206

ГОСТ 7242-81

2



11

Вал коленчатый

005.40.0430

1



12

Кольцо

005.40.0616

1



13

Шайба

005.40.0106

1



14

Шпонка

005.40.0413

1



15

Манжета 30×52×10

005.40.0850

1



16

Шайба

005.40.0646

1














10

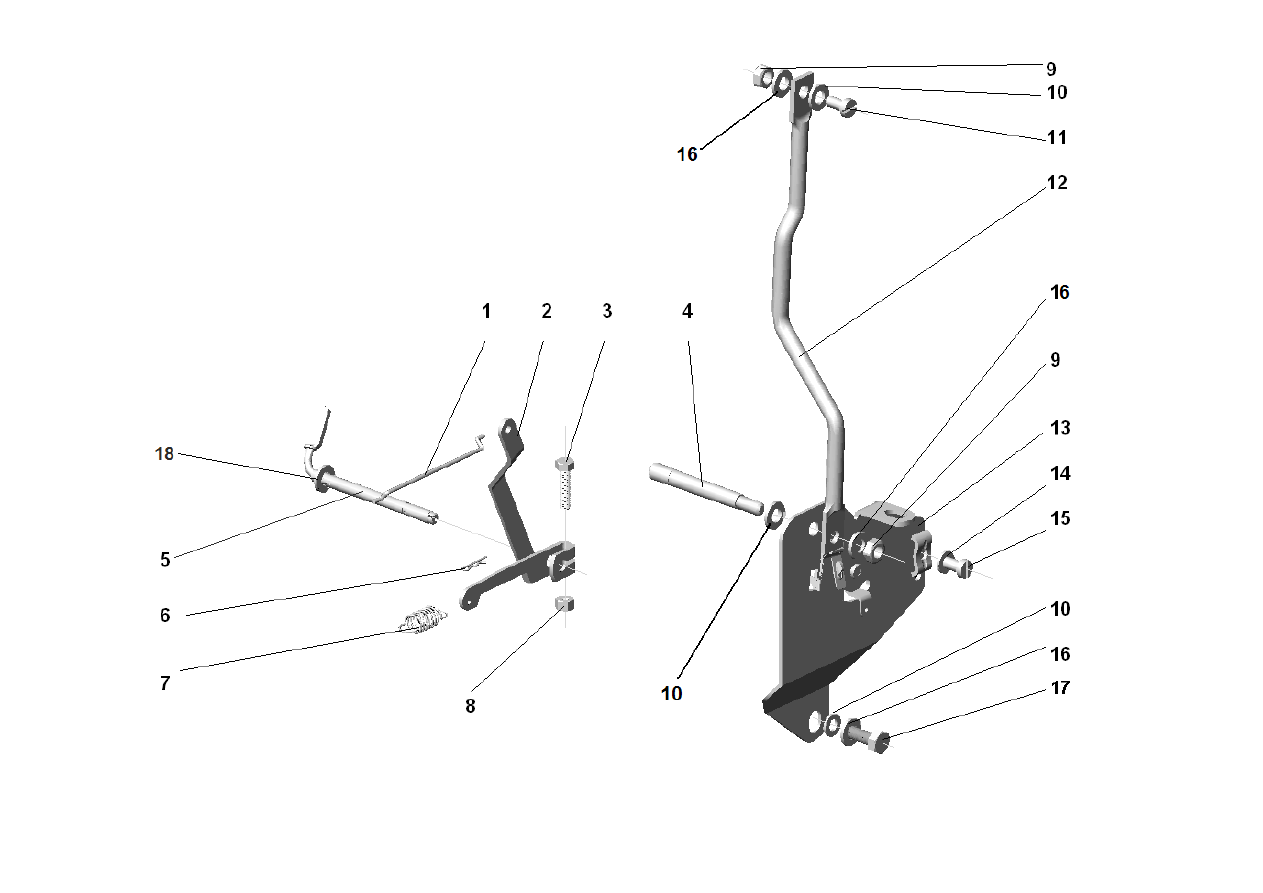

Рис.4







11



Рис.№

Поз.

Наименование

Обозначение

Кол-во

Примечание

4

1

Тяга регулятора

005.40.2001

1



2

Рычаг регулятора с втулкой

005.40.2100

1



3

Болт М5-6g×20.58.016

ГОСТ 7805-70

1



4

Втулка

005.40.2014

1



5

Рычаг регулятора

005.40.0520

1



6

Замок*

2101-3501133

1

Применяемость с
Рычагом 005.40.0521-01

7

Пружина

005.40.0116

1



8

Гайка М5-6Н.5.016

ГОСТ 5915-70

1



9

Гайка М6-6Н.5.016

ГОСТ 5915-70

2



10

Шайба А6.01.019

ГОСТ 11371-78

3



11

Винт АМ6-6g×16.48.016

ГОСТ 1491-80

1



12

Стойка

005.40.2009

1



13

Плата карбюратора

005.40.0110

1



14

Шайба 5.65Г.016

ГОСТ 6402-70

1



15

Винт АМ5-6g×16.48.016

ГОСТ 1491-80

1



16

Шайба 6.65Г.016

ГОСТ 6402-70

3



17

Болт М6-6g×16.58.016

ГОСТ 7798-70

1



18

Шайба 6×12×0,5

DIN 988

1





«Замок» 005.40.0129 не взаимозаменяем с «Замок» 2101-3501133 и применяется только с «Рычаг» 005.40.0521.
