МОТОБЛОКИ «НЕВА» (ДВИГАТЕЛЬ ДМ-1К). КТАЛОГ ЗАПЧАСТЕЙ - ЧАСТЬ 6



20

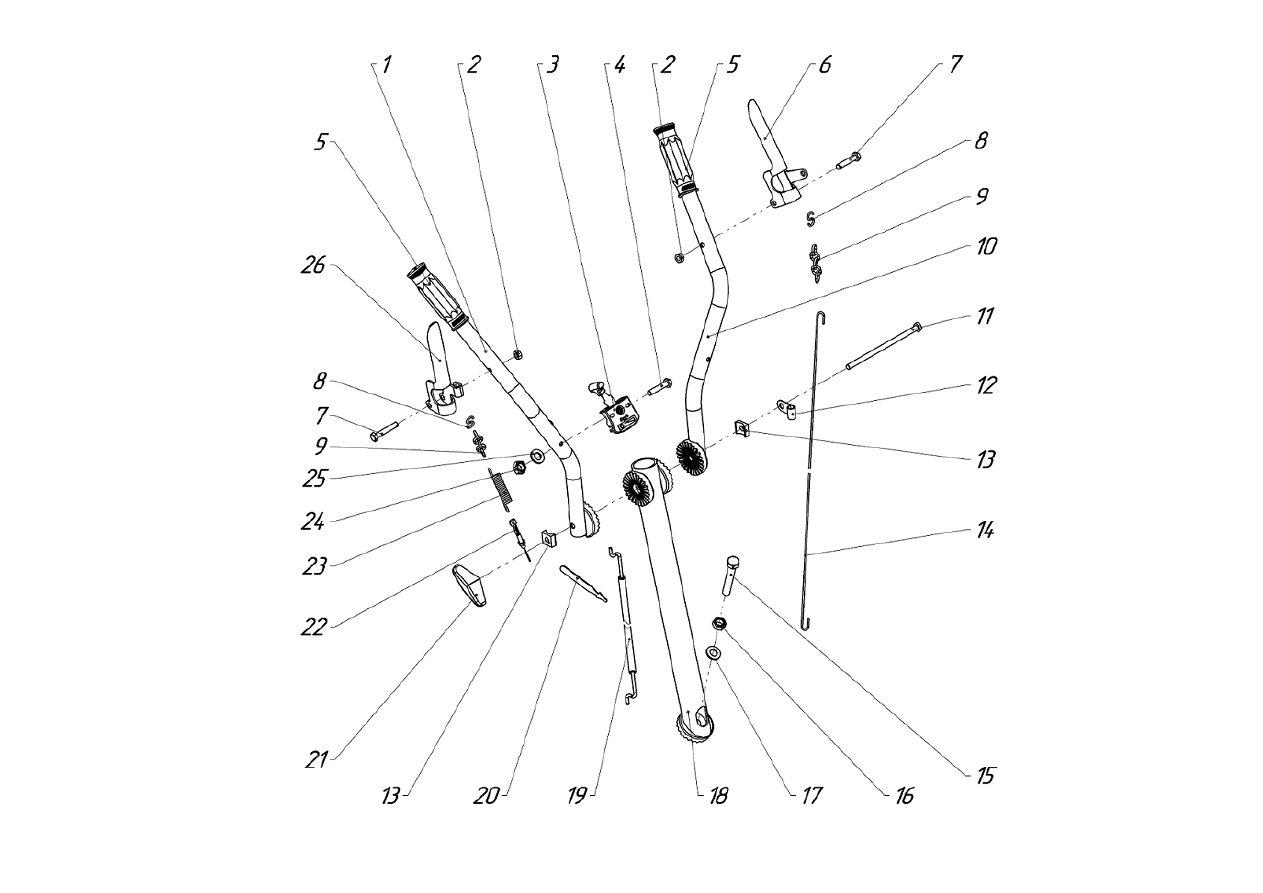

Рис. 1



21



Рис.№  № поз.

Наименование

Обозначение

Кол.

Примечание

2

1

Руль правый

005.47.0430

1



2

Гайка М8-6Н.5.016

ГОСТ 5915-70

2

МБ-2К-6,2 и МБ-2Б-7,5

1

др. модификации

3

Акселератор

LGP511 (

пластик)

1

МБ-2Б-5,5; МБ-2Б-5,5М; МБ-2Б-6,5;
МБ-2Б-6,0

LGAR070F

(металл)

1

др. модификации

4

Болт М6-6g×50.58.016

из комп. пост. аксел.

1



5

Рукоятка

005.47.0127-02

2



6

Рычаг управления

005.47.0104

1

МБ-2К-6,2 и МБ-2Б-7,5

Рукоятка

LASC55R00T

1

др. модификации

7

Болт М8-6g×45.58.016

ГОСТ 7798-70

2

МБ-2К-6,2 и МБ-2Б-7,5

1

др. модификации

8

Крючок S-образный

005.47.0126

2

МБ-2К-6,2 и МБ-2Б-7,5

1

др. модификации

9

Цепь

005.45.0140-01

2

МБ-2К-6,2 и МБ-2Б-7,5

1

др. модификации

10

Руль левый

005.47.0460

1



11

Болт М8×160

DIN 933

1



12

Направляющая

005.47.0182

1

МБ-2К-6,2 и МБ-2Б-7,5

13

Хомут

005.47.0108

2



14

Трос сцепления

005.47.0101

1

МБ-2К-6,2 и МБ-2Б-7,5

005.47.1170-02

1

др. модификации

15

Болт М12-6g×80.58.016

ГОСТ 7798-70

1



16

Гайка М12

DIN 439

2



17

Шайба 12.65Г.016

ГОСТ 6402-70

1



18

Рулевая колонка

005.47.0610

1



19

Трос газа

005.47.1110

1

МБ-2К-6,2

005.47.1110-02

1

МБ-2Б-5,5; МБ-2Б-5,5М; МБ-2Б-6,5



22



Рис.№

Поз.

Наименование

Обозначение

Кол.

Примечание

2

19

Трос газа

005.47.1120

1

МБ-2Б-6,0 (двигатель  мод.
117); МБ-2Б-7,5

005.47.1110-01

1

МБ-2Б-6,0 (двигатель  мод.
118)

005.47.1120-01

1

МБ-2С-6,0; МБ-2С-7,0

20

Ремешок крепежный jss 150×3,5

005.47.0134

1



21

Гайка крыльчатая

005.50.0601

1



22

Трос сцепления

005.47.0670-

К

1

005.47.0670

23

Пружина

005.47.0145

1



24

Гайка М6-6Н.58.016

из комплекта
поставки акселер.

1



25

Шайба А6.01.10.019

из комплекта
поставки акселер.

1



26

Рычаг управления

005.47.0107

1







































23

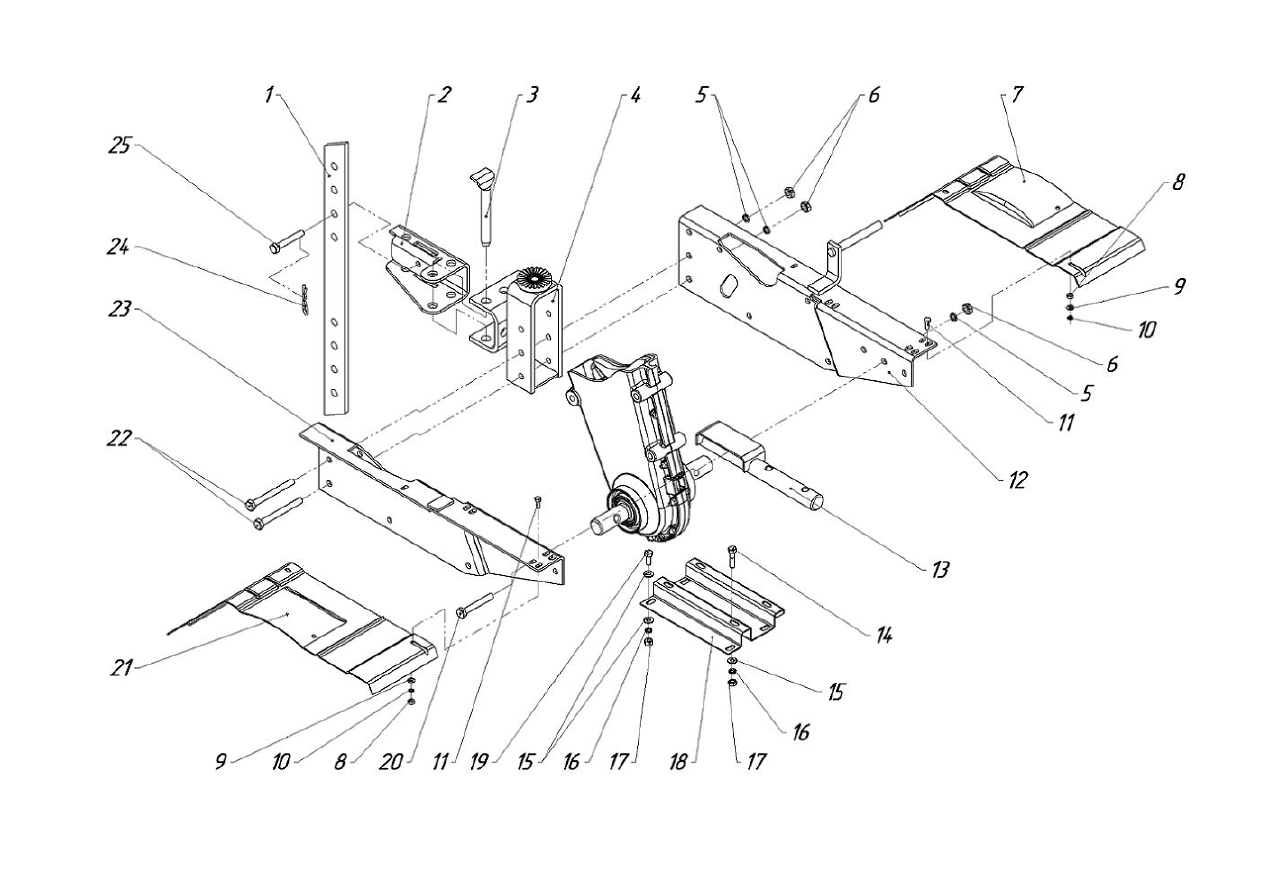

Рис. 2
