1

МОТОБЛОК

КЕНТАВР МБ 1070Д



ИНСТРУКЦИЯ ПО

ЭКСПЛУАТАЦИИ


























Пожалуйста, прочитайте данное руководство перед эксплуатацией
данного устройства и обращайтесь к нему за информацией каждый раз
при возникновении необходимости.

Внимание: перед началом работы проверьте уровень масла в двигателе и в
редукторе, проверьте чистоту воздушного фильтра



2

ПРЕДИСЛОВИЕ



Данное  руководство  по  эксплуатации  составлено,  чтобы  помочь

пользователям  в  использовании,  наладке  и  техническом  обслуживании
двухколесного  мотоблока,  и  ознакомить  их  с  техническими  характеристиками
деталей и их размещением в сборке.

Пользователь  должен  обратить  внимание  на  то,  что,  поскольку  данный

мотоблок  постоянно  дорабатывается  исходя  из  замечаний  пользователей,  а
развитие  производства  происходит  быстрыми  темпами,  данное  Руководство  по
эксплуатации  будет  периодически  сменяться  после  издания  откорректированной
редакции.

Данное Руководство по эксплуатации может иметь недостатки. Замечания по

данному Руководству по эксплуатации просим направлять нам.

Эта  инструкция  по  эксплуатации  предоставляет  пользователям  информацию  о

строении и технических характеристиках этой машины, о правилах эксплуатации,
регулировке  и  ремонте.  Выполнение  требований,  сформулированных  в  этой
инструкции, поможет продлить срок эксплуатации.


Мы  искренне  надеемся,  что  многие  пользователи  пришлют  нам  ценные

предложения  по  улучшению  конструкции.  Некоторые  улучшения  могут  быть
внесены  в  конструкцию  машины  в  будущем  в  соответствии  с  требованиями
заказчиков.  Поэтому  содержание  этой  книги  может  отличаться  от  характеристик
реально  существующей  машины.  Пожалуйста,  принимайте  за  стандарт  реальную
машину, когда речь идет об эксплуатации и техническом обслуживании двигателя.


Просим Вас обращаться в ближайшее к Вам представительство нашей

компании, если у Вас появились проблемы с техническим обслуживанием и
поставкой запасных частей.

Просим  Вас  заказывать  изделия  нашей  компании.  Наша  компания  искренне

служит различным заказчикам, цель нашей работы выражена в девизе: "Качество и
престиж – на первом месте; все для удовлетворения наших заказчиков!"
Благодарим за выбор нашей продукции!

•  Содержание  руководства  отражает  новейшую  информацию  на  момент

выхода руководства в печать.

•  Мы сохраняем за собой право вносить изменения в конструкцию изделия в

любое  время  без  предварительного  уведомления  пользователей  об  этом  и
какой либо юридической ответственности с нашей стороны.

•  Вносить  поправки  в  любые  разделы  настоящего  руководства  без

предварительного письменного разрешения запрещается.

•  Данное  руководство  должно  рассматриваться  как  неотъемлемая  часть

оборудования при его перепродаже.

Пожалуйста,  внимательно  прочтите    эту  инструкцию  перед  использованием
мотоблока.  Настоящая  инструкция  является  руководством  для  решения  проблем
при запуске, эксплуатации и обслуживании.
По мере усовершенствования изделия содержание инструкции может изменяться.
Так  как  культиватор  постоянно  усовершенствуется  технические  характеристики,
рисунки  и  фотографии  в  данном  руководстве  могут  отличаться  от  имеющихся  на
агрегате.






3

СОДЕРЖАНИЕ



Раздел 1 - Основные Технические Характеристики……..............................................3



Раздел 2 - Использование мотоблока .............................................................................4



Раздел 3 - Техническое обслуживание и устранение неполадок.............. ...................9



Раздел 4 - Роторный культиватор .................................................................................15


СЦЕПЛЕНИЕ............................................................................................................................. 18

ШАССИ....................................:..................................................................................................20

ВЕДУЩЕЕ КОЛЕСО..................................................................................................................22

КОРОБКА ПЕРЕДАЧ ГЛАВНОГО ПРИВОДА .....................................................................24

ОКОНЕЧНАЯ  ТРАНСМИССИЯ............................................................................................ 28

КРЫШКА КОРОБКИ ПЕРЕДАЧ.

..

...........................................................................................30


РУЛЕВАЯ КОЛОНКА...............................................................................................................32

КОРОБКА ПЕРЕДАЧ КУЛЬТИВАТОРА...............................................................................36

КОЖУХ КУЛЬТИВАТОРА И ЗАДНЕЕ КОЛЕСО.................................................................40








4

Раздел 1 — Основные Технические Характеристики



1. Модель: с двойной функцией тяги и передачи
2. Номинальное тяговое усилие: 1510 Н
3. Габаритные размеры (длина х ширина х высота):  2180 х 890 х 1250
4. Минимальный дорожный просвет:  (5.0-12)204    (6.0-12)234
5. Ширина колеи:  650мм  730мм
6. Масса конструкции:  155 кг (шасси)
7. Выгруженная масса: 186 кг (включая шасси, топливо и плуг)
8. Расчетная скорость (км/ч) (Скорость вращения двигателя n=2600 об/мин; r

jg1

=0,277 м

r

jg2

=0,307 м)



Направление движения

Вперед

Назад

 Передача

I

II

III

IV

V

VI



I

II



 Расчетная скорость (5,00-12)

2,09  3,45  5,51  7,01  11,58

18,50

3,40  11,42

 Расчетная скорость (6,00-12)

2,31  3,82  6,11  7,77  12,83

20,51

3,77  12,66



9.

Основные характеристики двигателя



Модель

R 175А R 180

175-1

180

G 180

D 180

D 185

Выходная мощность

4,41

5,15

4,41

5,15

5,89

5,88

6,6

Скорость вращения

(об/мин)

2600

2600

2000

2200

2500

2400

2400

Расход топлива (г/кВтхч)

#

278,8

#

278,8

#

278,8

#

266,5

#

273,4

#

273,4

272

Собственный расход

двигателя г/кВтхч)

#

4,08

#

4,08

#

4,08

#

3,06









Масса нетто (кг)

60

70

90

92

90

88

90



10.

Сцепление: однодисковое, с непрерывным контактом, фрикционного типа

11.  Коробка  передач: (3+1)х2  смешанного  типа,  приводимая  в  движение  приводом
цилиндра
12. Рулевое управление: зацепного типа
13. Тормоза: кольцевые, с внутренними разжимными колодками
14. Приводной ремень: два клиновых ремня В1651 или два клиновых ремня В1702
15. Объем масла в картере двигателя: 1,8 л (рекомендуемое масло 15W40)
16. Объем масла в редукторе: 2,8 л (рекомендуемое масло ТАП 15)
17.  Объем  жидкости  в
системе  охлаждения: 1,5
л
18.  Тип  шин: 5.00 – 12
или 6.00 – 12
Давление  (МПа): (5.00 –
12) 0.14;  (6.00 – 12) 0,14



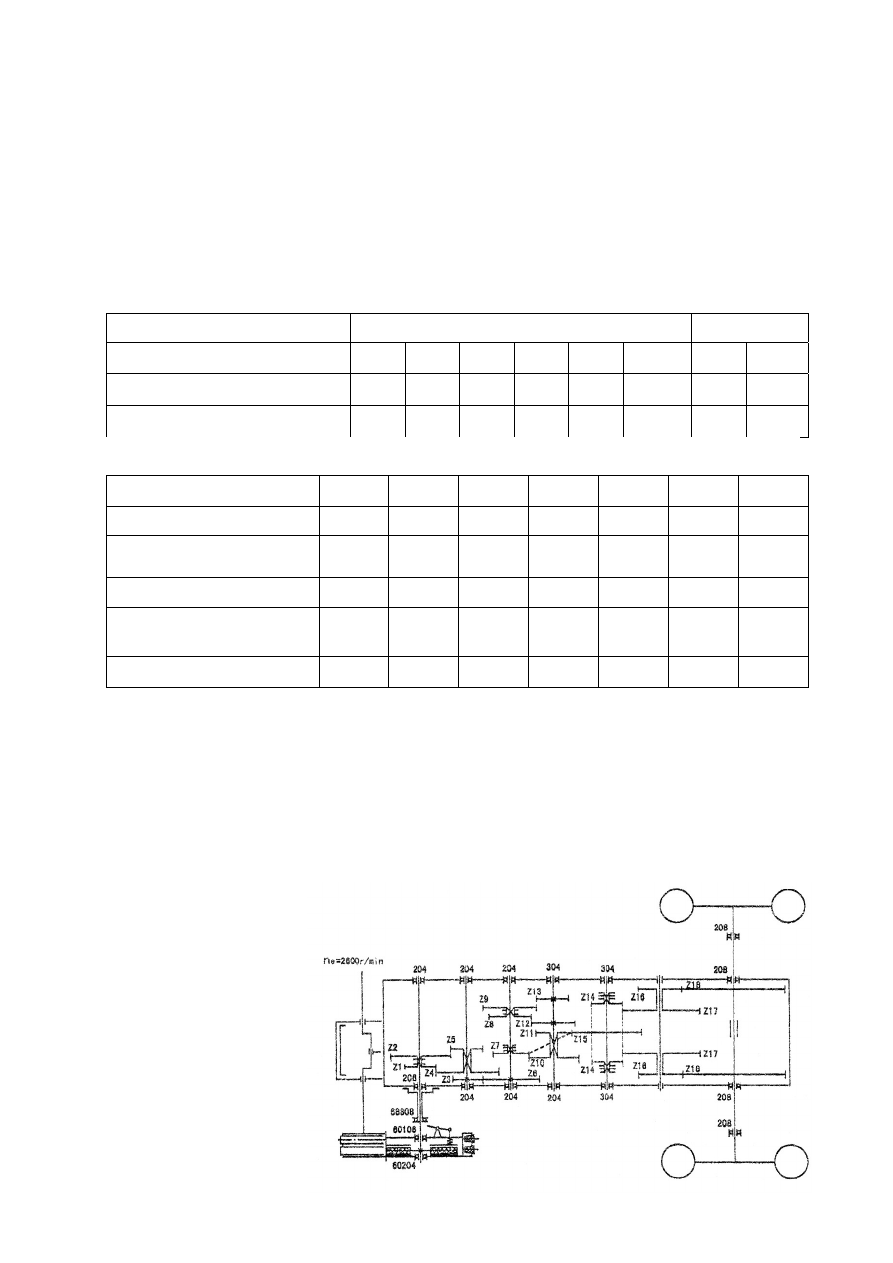

Схема системы передачи
