Двигатель R175А, R175АN, R180, R180N. Руководство - часть 10



79

№

Наименование детали

Номер детали

Количество

15  Шестигранный болт  М6 х 1 8

GВ29-76

2

16  Весовая опора регулятора

R180(R175)-11302

1

17  Пружина регулятора

R180(R175)-11306

1

18  Пружина холостого хода

R180(R175)-11305

1

19  Гнездо пружины регулятора

R180(R175)-11301

1



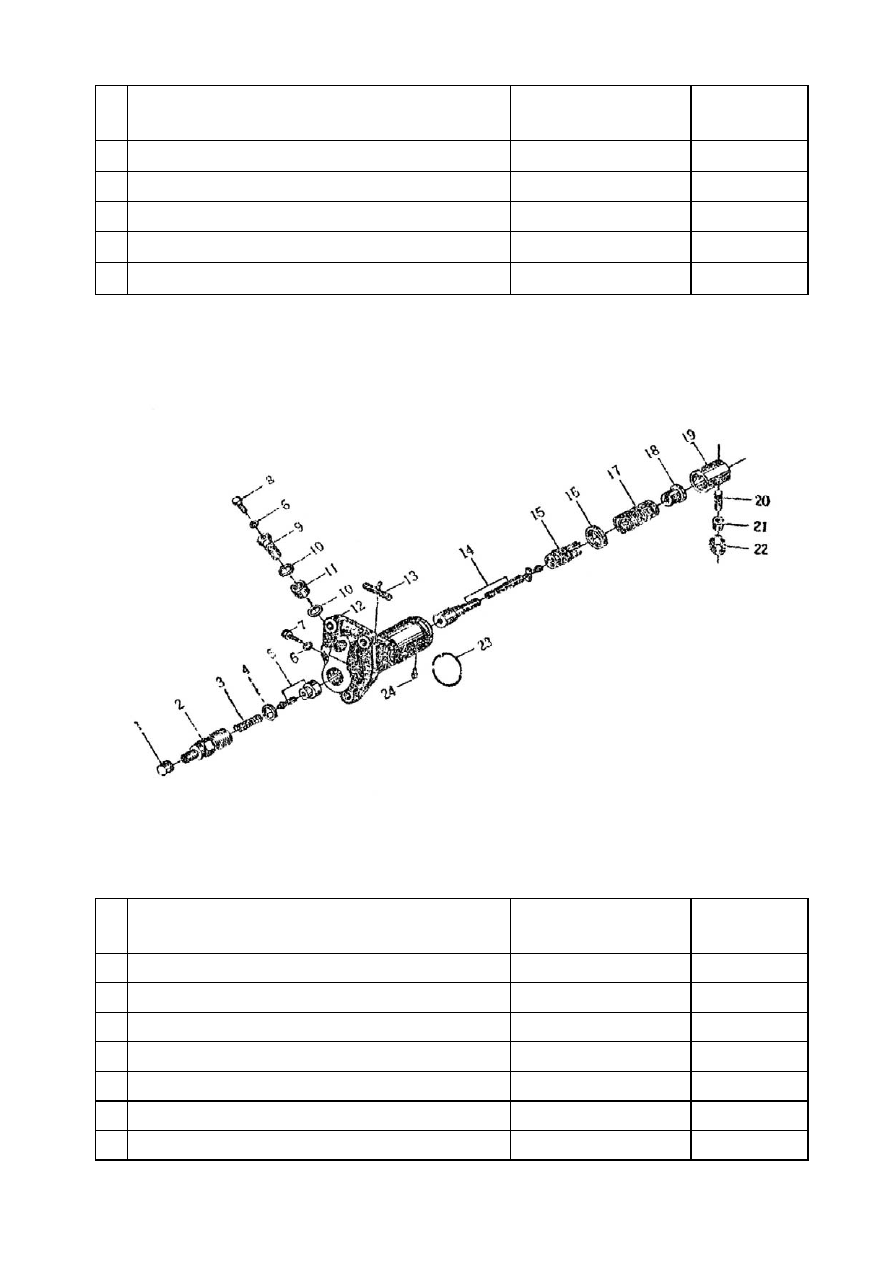

14. НАСОС ВПРЫСКА ТОПЛИВА В СБОРЕ













№

Наименование детали

Номер детали

Количество

1



Пылезащитная гайка



ВА11-0016



1



2



Держатель впускного клапана



ВА11-0014



1



3



Пружина впускного клапана



ВА11-0015



1



4



Шайба впускного клапана



ВА11-01



1



5



Впускной клапан с гнездом



F

г

-0001/2



1



6



Шайба



ВА11-0003



2



7



Юстировочный винт



ВА11-0008



1





80

№

Наименование детали

Номер детали

Количество

8



Дренажный винт



ВА11-0002



1



9



Полый болт впуска топлива



ВА11-0004



1



10



Шайба



ВА11-0005



2



11



Пылезащитная шайба



ВА11-0006



1



12



Корпус насоса



ВА11-0001



1



13



Река



ВА11-02



1



14



Нагнетающий элемент (поршень и гильза)



ZSА-00



1



15



Кольцо регулировочной шестерни



ВА11-007



1



16



Верхнее пружинное гнездо



ВА11-0013



1



17



Пружинное гнездо поршня



ВА11-0012



1

18



Нижнее пружинное гнездо



ВА11-0305



1

19



Кулачок



ВА11-0301



1

20



Палец ролика



ВА11-0304



1

21



Вкладыш ролика



ВА11-0303



1

22



Ролик



ВА11-0302



1

23



Пружинное кольцо



ВА11-0011



1



24



Направляющий шплинт



ВА11-0010



1































81

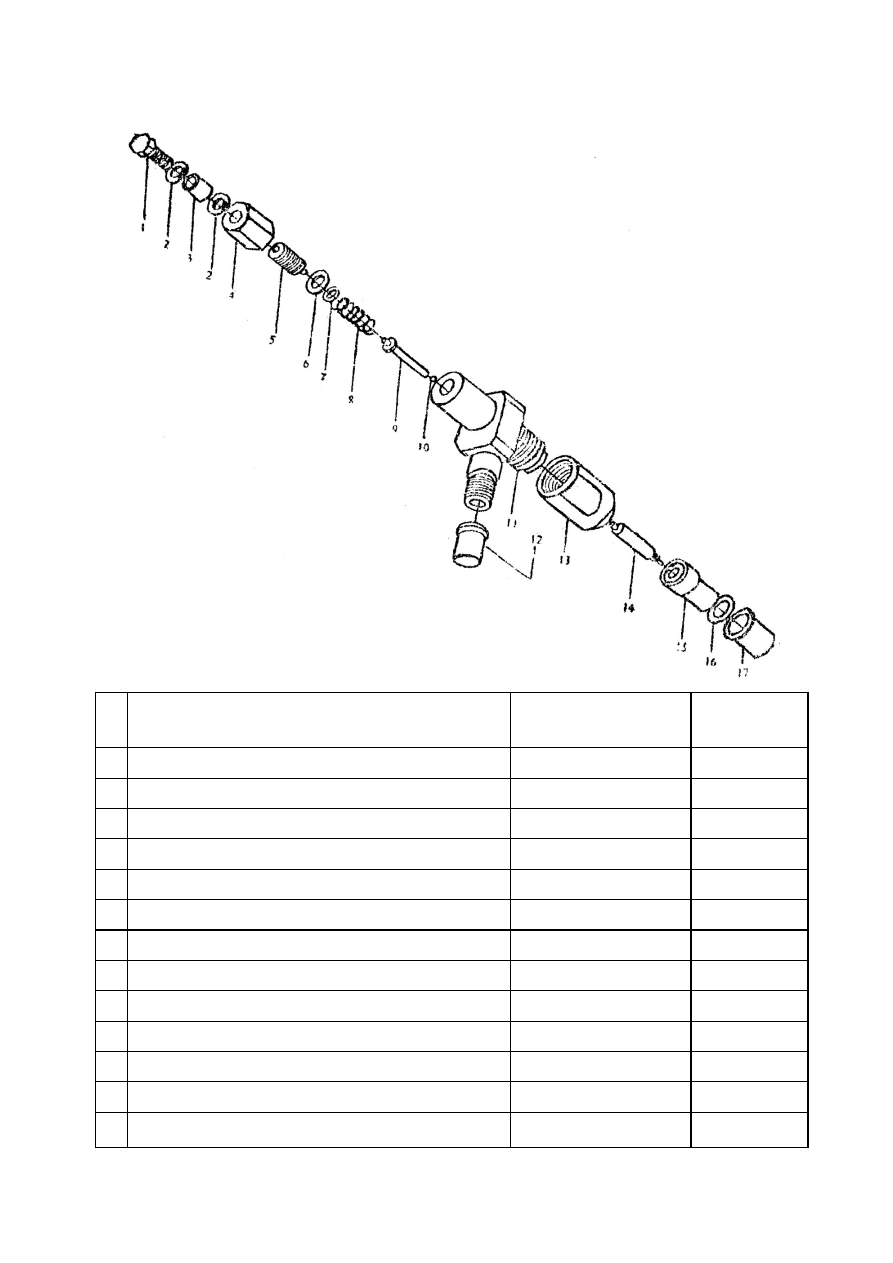

15. ТОПЛИВНЫЙ ИНЖЕКТОР В СБОРЕ



№

Наименование детали

Номер детали

Количество

1  Соединительный болт отвода топлива

Р661-008

1

2  Шайба

661-008

2

3  Пылезащитная шайба

661-007

1

4  Гайка

8404-66

1

5  Регулировочный винт

661-006

1

6  Шайба

661-005

1

7  Шайба

661-004

1

8  Пружина регулировки давления

661-003

1

9  Шпиндель игольчатого клапана

661-002

1

10  Стальной шарик 1/8"

661-0101

1

11  Держатель форсунки

661-001

1

12  Защитная крышка

402-66

1

13  Гайка крышки

661-009

1



82

№

Наименование детали

Номер детали

Количество

14  Игольчатый клапан

4-302

1

15  Корпус форсунки

4-301

1

16  Шайба

661-010

1

17  Защитная крышка

661-011

1



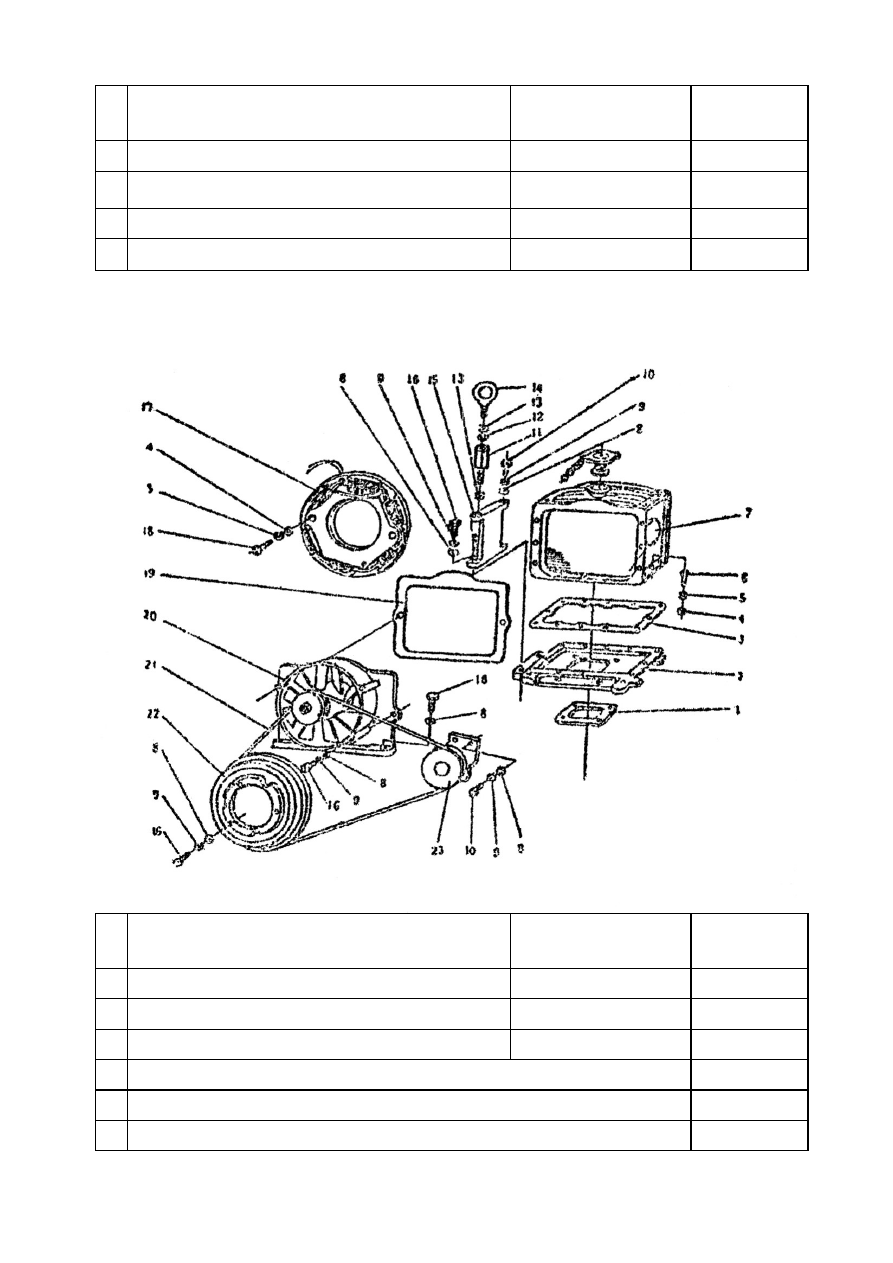

16. КОНДЕНСИРУЮЩЕЕ УСТРОЙСТВО (ЧАСТЬ 1)



№

Наименование детали

Номер детали

Количество

1  Уплотнитель

R180-02002

1

2  Базовая пластина

         R180N-02012

1

3  Уплотнитель радиатора

         R180N-02003

1

4  Шайба GB97.1-856

4

5  Шайба GВ93-87 6

14

6  Болт GВ5783-86-М8х16

12
