Двигатель R175А, R175АN, R180, R180N. Руководство - часть 8



71

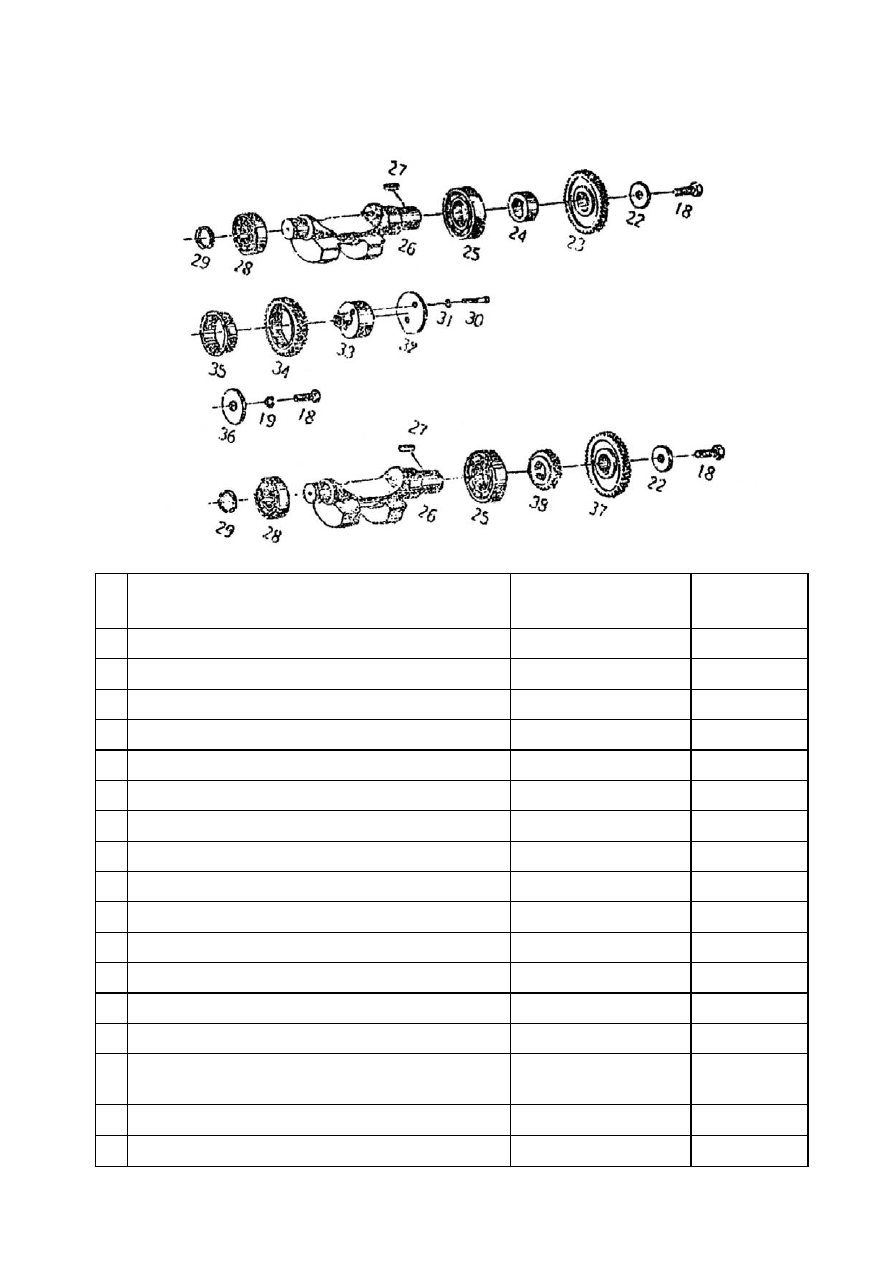

7.  МЕХАНИЗМ ДВОЙНОЙ БАЛАНСИРОВКИ ДЛЯ КОЛЕНЧАТОГО ВАЛА

МАХОВИКА






№

Наименование детали

Номер детали

Количество

22  Шайба балансировочного вала

R180-05019

2

23  Верхняя шестерня балансировочного вала

R180-05025

1

24  Вкладыш

R180-05023

1

25  Подшипник 207

GВ276-64

2

26  Балансировочный вал

R180-05024

2

27  Шпонка С6х22

GВ1096-76

2

28  Подшипник 204

GВ176-64

2

29  Пружинное кольцо

GВ894.1-86-20

2

30  Шестигранный болт

GВ5782-86-М6х35

2

31  Шайба шестерни

GВ93-876

2

32  Прижимная планка шестерни холостого хода

R180-05016

1

33  Вал шестерни холостого хода

R180-05015

1

34  Шестерня холостого хода

R180-05017

1

35  Вкладыш шестерни холостого хода

R180-05014

1

36

Контровочная шайба балансирующей
шестерни

R180-05018

1

37  Нижняя шестерня балансировочного вала

R180-05021

1

38  Ведущая шестерня балансировочного вала

R180-05022

1



72

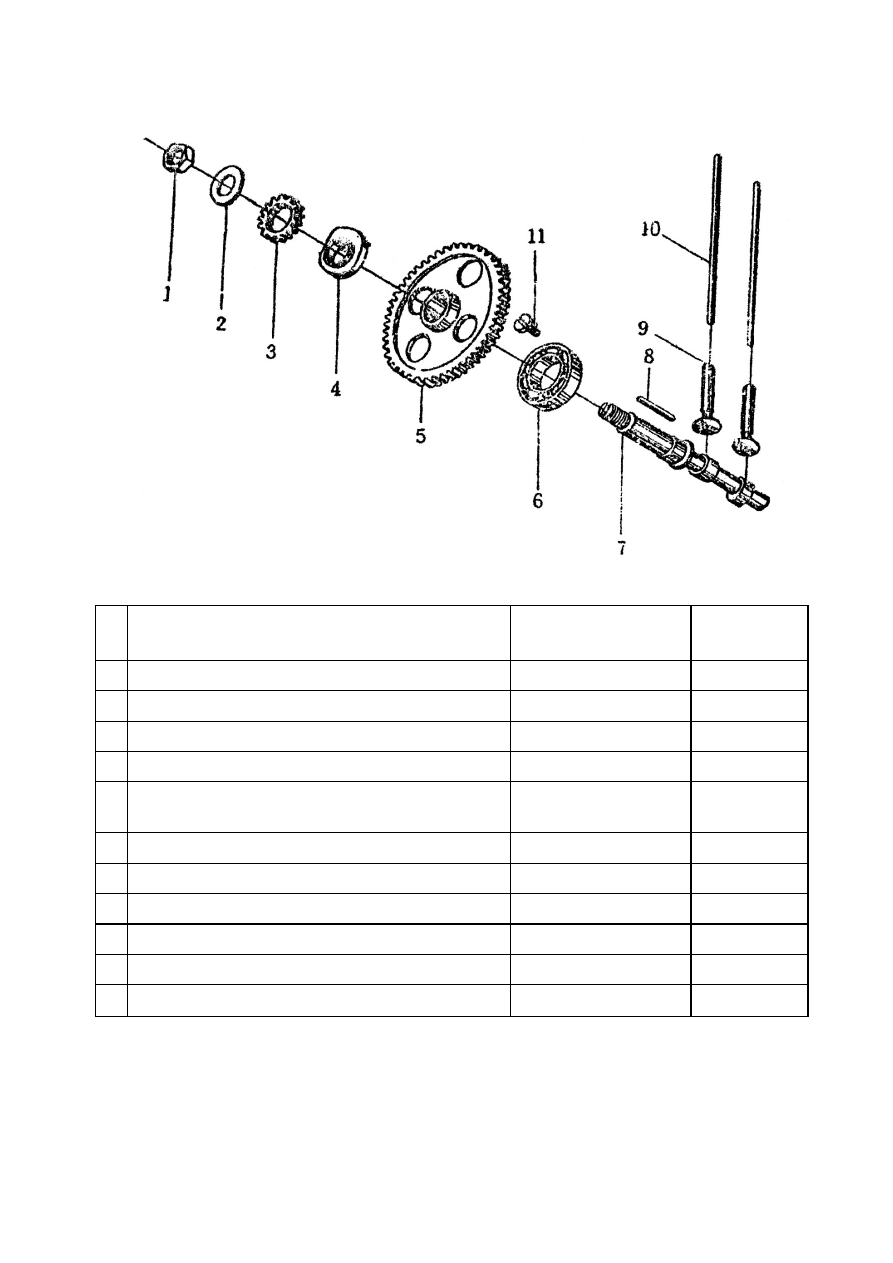

8.  РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ





№

Наименование детали

Номер детали

Количество

1  Гайка

R180(R175)-06003

1

2  Шайба распределительного вала

R180(R175)-06005

1

3  Ведомая запускающая шестерня

R180(R175)-06004

1

4  Кулачок впрыскивающего насоса

R180(R175)-06006

1

5

Распределительная шестерня
распределительного вала

R180-06007

1

6  Шариковый подшипник

GВ276-64

1

7  Распределительный вал

R180(R175)-06006

1

8  Шпонка С5х46

GВ1096-79

1

9  Толкатель клапана

R180(R175)-06002

2

10  Шток толкателя клапана

R180(R175)-06001

2

11  Упорный болт распределительного вала

R180(R175)-06008













73



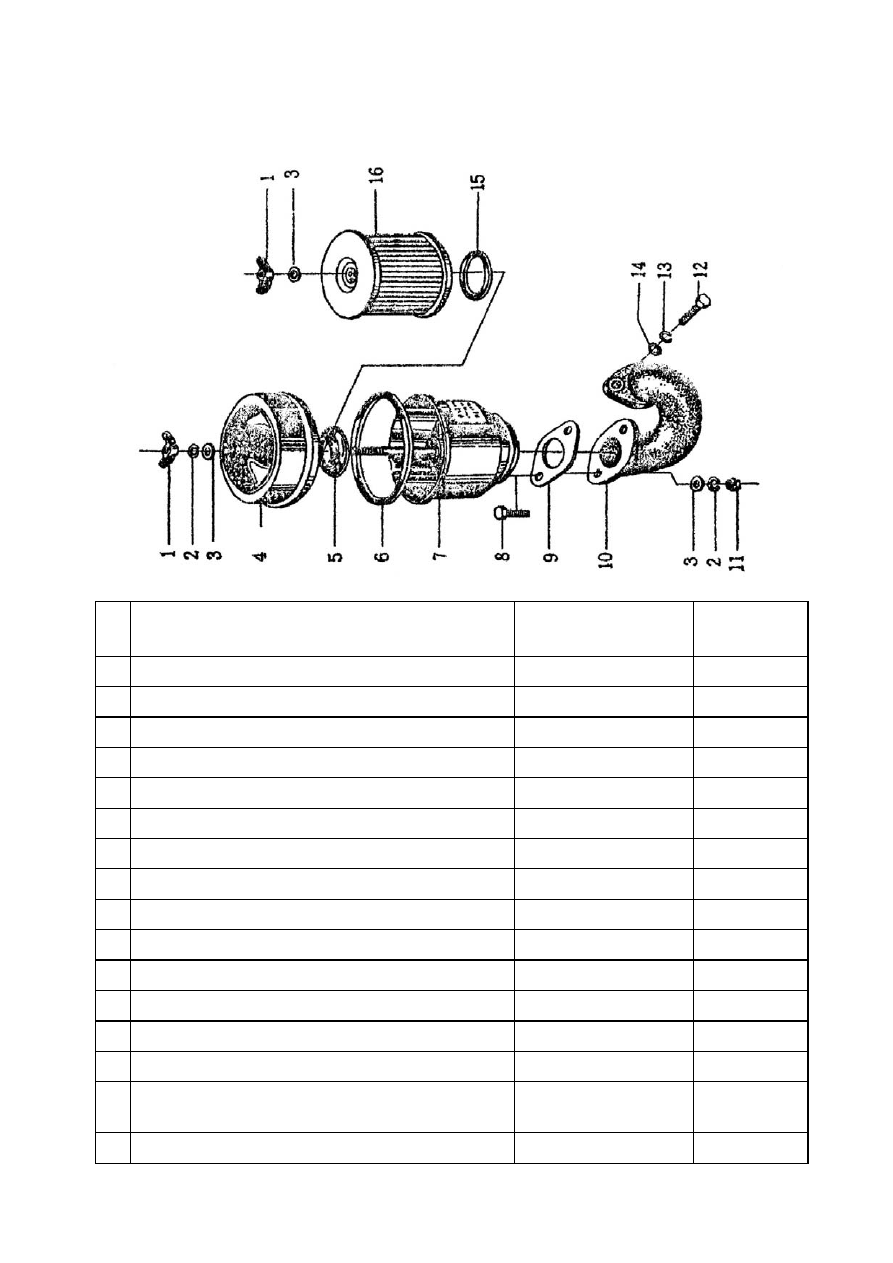

9.  СИСТЕМА ВОЗДУХОЗАБОРНИКА



№

Наименование детали

Номер детали

Количество

1  Гайка М6

GВ62-76

2

2  Гравер

GВ93-87 6

3

3  Шайба

GВ97.1-85-6-140НV

4

4  Крышка воздушного фильтра

R180-(R175)-07200

1

5  Опорное кольцо

R180-(R175)-07103

1

6  Уплотнительное кольцо крышки

R180-(R175)-07006

1

7  Корпус воздушного фильтра

R180-(R175)-07100

1

8  Шестигранный болт

GВ5785-86-М6х25

2

9  Прокладка воздушного фильтра

R180-(R175)-07002

1

10  Впускной патрубок

R180-(R175)-07001

1

11  Гайка

GВ6170-86-М6

1

12  Шестигранный болт

GВ5783-86-М8х25

2

13  Гравер

GВ93-87 8

2

14  Шайба

GВ97.1-85-8-140НV

2

15

Уплотнительное кольцо бумажного
фильтрующего элемента

R180(R175)-07005

1

16  Элемент воздушного фильтра

R180-(R175)-07300

1



74

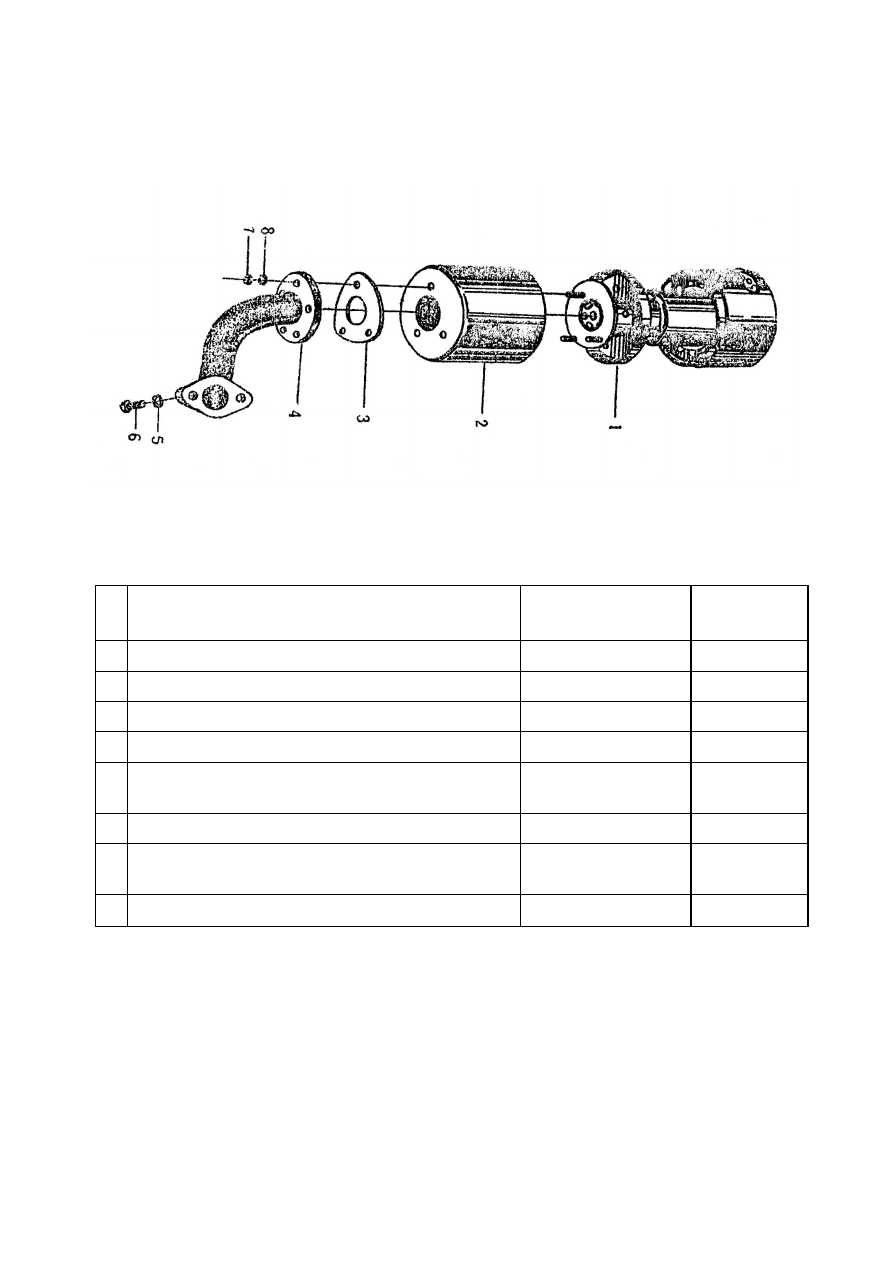

10. ВЫХЛОПНАЯ СИСТЕМА

















№

Наименование детали

Номер детали

Количество

1  Сварная конструкция

R180(R175)-08110

1

2  Корпус глушителя

R180(R175)-08101

1

3  Прокладка глушителя

R180(R175)-08002

1

4  Выпускной патрубок

R180(R175)-08001

1

5  Гравер

GВ93-87 8

2



6  Шестигранный болт

GВ5783-86-М8х20

2



7

Гайка

GВ6170-86-М6

3

8  Шайба

GВ93-87 6

3
