Двигатель R175А, R175АN, R180, R180N. Руководство - часть 7



67

№

Наименование детали

Номер детали

Количество

18  Гнездо впускного клапана

R80-03004

1

19  Заглушка отверстия заправки масла

R180(R175А)-03002

1

20  Прокладка всасывающего патрубка

R180(R175)-03019

1

21  Кран слива воды

R180(R175)-03400

1

22  Крепежный штифт

R180(R175А)-03015

1

23  Винт регулировки зазора клапанов

R180(R175)-03006

2

24  Качающий рычаг

R180(R175А)-03102

2

25  Гайка

GВ6172-86-М8

2

26  Вкладыш качающего рычага

R180(R175А)-03101

2

27  Опора качающего рычага

R180-03016

1

28  Вал качающего рычага

R180-03024

1

29  Гайка

GВ6170-86-М10

1

30  Уплотнитель крышки головки цилиндра

R180-03021

1

31  Крышка головки цилиндра

R180-03201

1

32  Сухарь клапана

R180-03001

4

33  Тарелка клапана

R180-03002

2

34  Пружина клапана

R180(R175)-03005

2

35  Направляющая клапана

R180(R175)-03301

2

36  Установочный шплинт

R180(R175А)-03305

2


























68

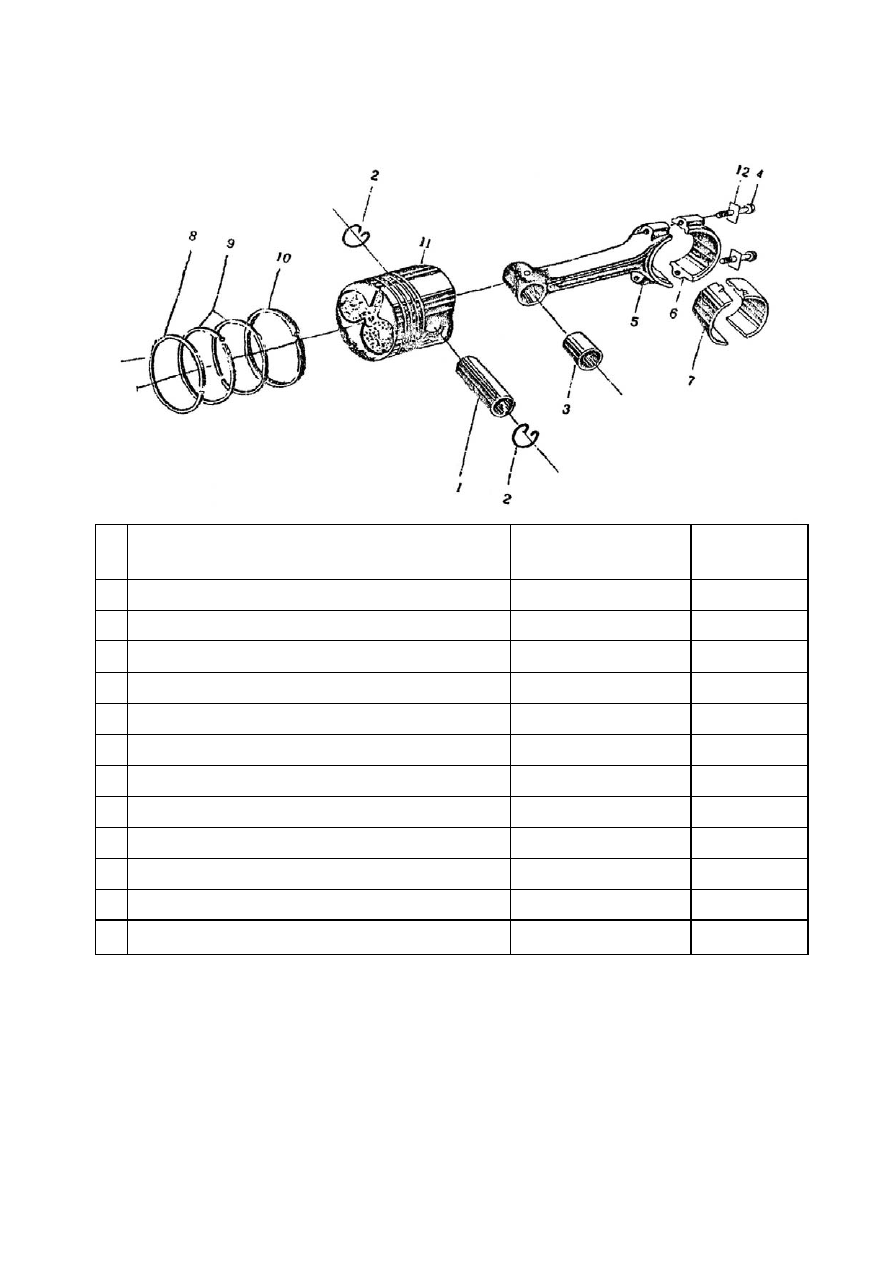

4.  ПОРШЕНЬ И ШАТУН В СБОРЕ





№

Наименование детали

Номер детали

Количество

1  Поршневой палец

R180-04012

1

2  Стопорное кольцо

R180(R175)-04004

2

3  Втулка шатуна

R180(R175)-04013

1

4  Болт шатуна

R180(R175)-04006

2

5  Шатун

R180(R175)-04005

1

6  Головка шатуна

R180(R175)-04011

1

7  Вкладыши шатуна

R180(R175)-04009

2

8  Компрессионное кольцо (1)

R180-04001

1

9  Компрессионное кольцо (2,3)

R180-04002

2

10  Маслосъемное кольцо

R180-04 100

1

11  Поршень

R180-04008

1

12  Фиксатор соединительного болта

R180(R175)-04007

2














69

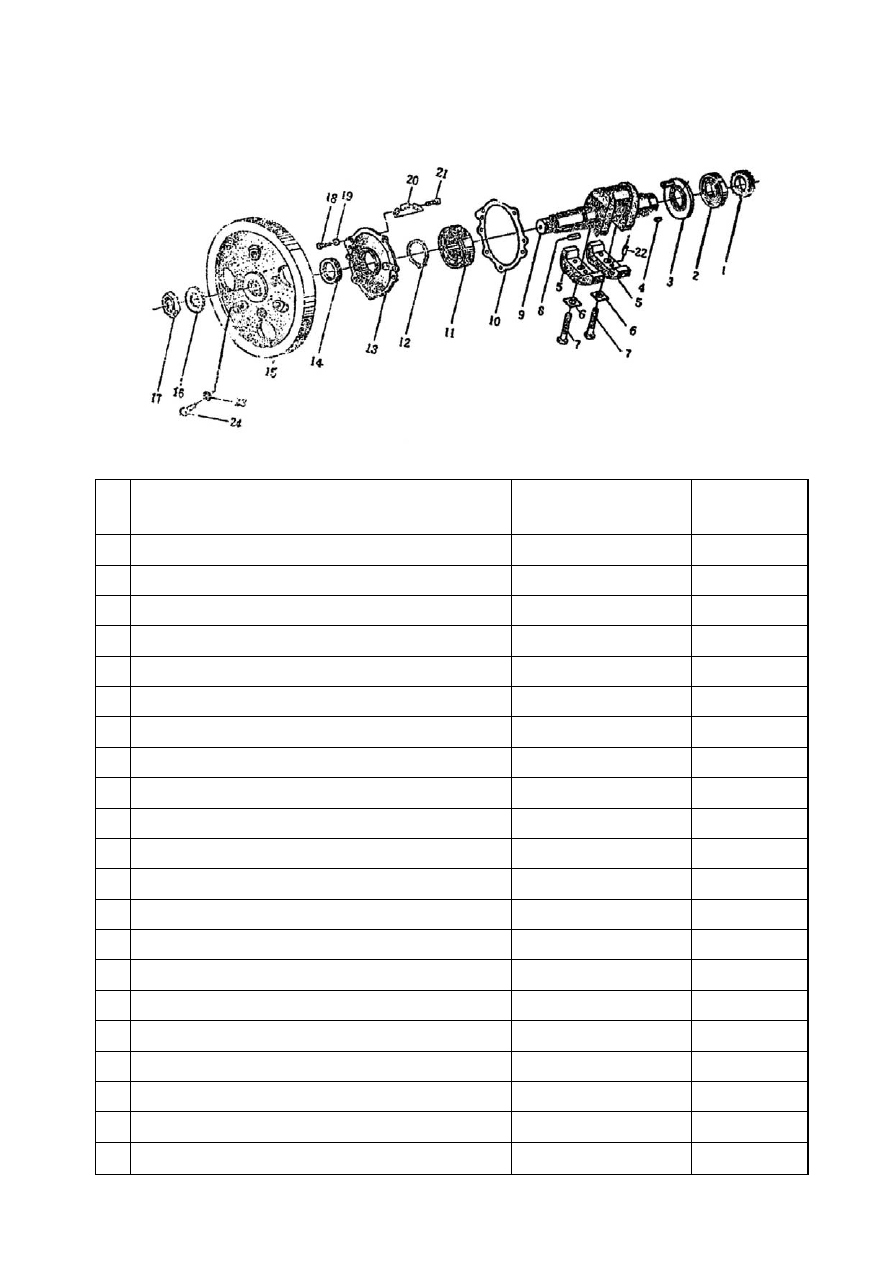

5.  КОЛЕНЧАТЫЙ ВАЛ МАХОВИКА И  БАЛАНСИРУЮЩИЙ МЕХАНИЗМ









№

Наименование детали

Номер детали

Количество

1  Распределительная шестерня коленчатого вала

R180-0513

1

2  Подшипник 120

GВ276-64

1

3  Маслосъемное кольцо

R180-050126

1

4  Шпонка С5х15

GВ1096-79

1

5  Балансировочный груз

R180-05012

2

6  Контровочная шайба

180F-05011

2

7  Болт балансирующего груза

R180-05009

2

8  Шпонка маховика

170F-05007

1

9  Коленчатый вал

R1 80-05004

1

10  Прокладка гнезда подшипника

R180-05007

1

11  Подшипник 310

GВ276-64

1

12  Пружинное кольцо

GВ894.1-86-50

1

13  Гнездо подшипника

R180-05001

1

14  Сальник SD45х62х 12

HG4-692-67

1

15  Маховик

R180-05002

1

16  Контровочная шайба маховика

170F-05009

1

17  Гайка маховика

170-05008

1

18  Шестигранный болт

GВ5783-86-М8х20

8

19  Гравер

GВ93-87 8

7

20  Упорная подушка

R180-05008

2

21  Шестигранный болт

GВ5783-86-М6х12

4



70

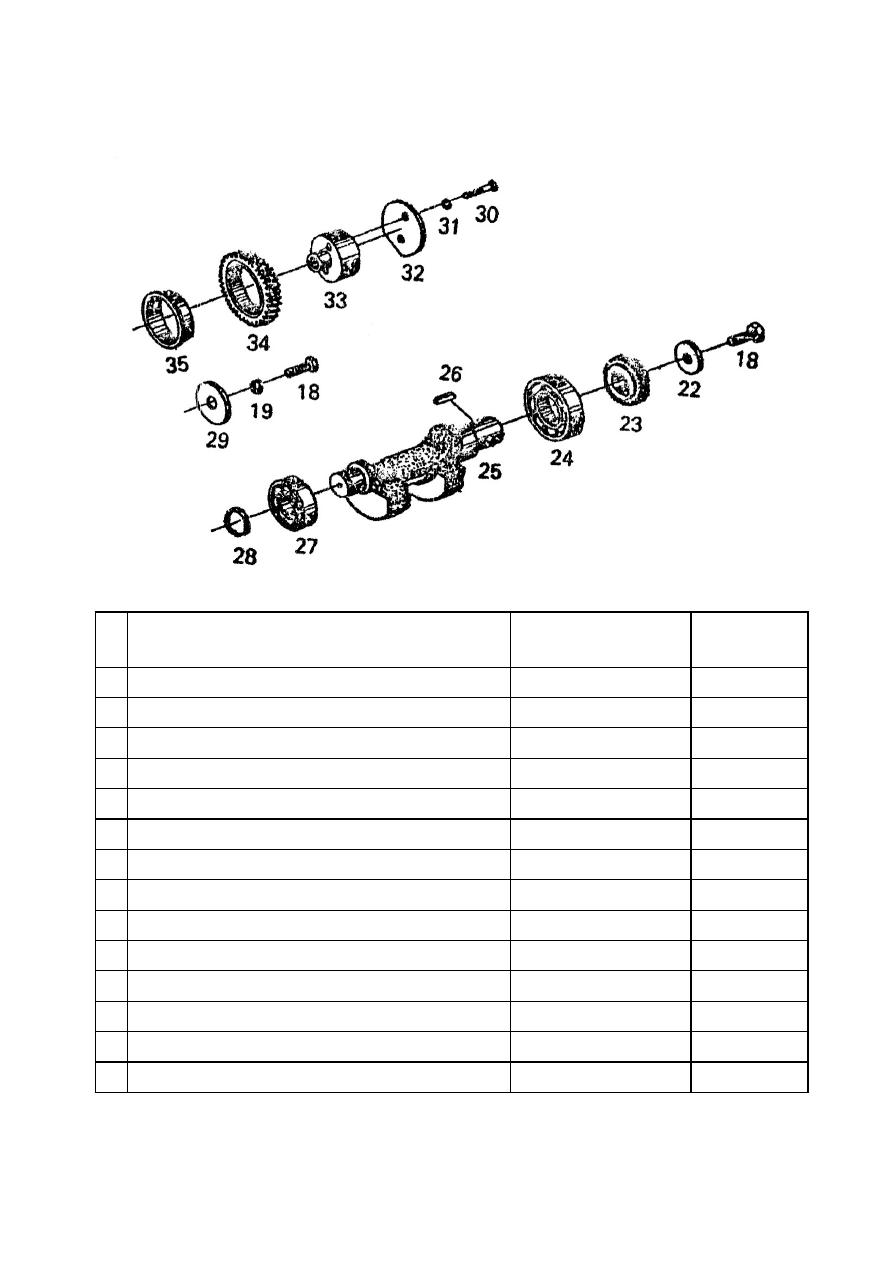

6.  КОЛЕНЧАТЫЙ ВАЛ МАХОВИКА И БАЛАНСИРУЮЩИЙ МЕХАНИЗМ

(ЧАСТЬ 2)







№

Наименование детали

Номер детали

Количество

22  Шайба балансировочного вала

R180-05019

1

23  Ведущая шестерня балансировочного вала

R180-05022

1

24  Подшипник 207

GВ276-64

1

25  Балансировочный вал

R180-05024

1

26  Шпонка  С6х22

GВ1096-76

1

27  Подшипник 204

GВ176-64

1

28  Пружинное кольцо

GВ894.1-86-20

1

29  Контровочная шайба

R180-05018

1

30  Шестигранный болт

GВ5782-86-М6х35

2

31  Шайба шестерни

GВ93-876

1

32  Прижимная планка шестерни холостого хода

R180-05016

1

33  Вал шестерни холостого хода

R1 80-05015

1

34  Шестерня холостого хода

R180-05017

1

35  Вкладыш шестерни холостого хода

R180-05014

1
