Двигатель R175А, R175АN, R180, R180N. Руководство - часть 11



83

№

Наименование детали

Номер детали

Количество

7  Радиатор

       R180N-02200

1

8  Шайба GВ97.1-85 8

12

9  Шайба GВ93-87 8

10

10  Болт  GВ5783-86-М8х20

3

11  Соединительный болт R180N-02008

R180N-02008

1

12  Шайба GВ97.1-85 10



1

13  Шайба GВ93-87 10



2

14  Винт GВ825-88-М 10

1

15  Опора

        R180N-02009

1

16  Болт GN5783-86-М8х25

9

17  Статор



1

18  Винт GВ67-85-М 6х25



2

19  Прокладка

R180N-02004

1

20  Вентилятор в сборе

180-02100

1

21  Приводной ремень

900

1

22  Шкив

R180N-02005

1

23  Натяжной шкив в сборе

R180N-02600

1




























84

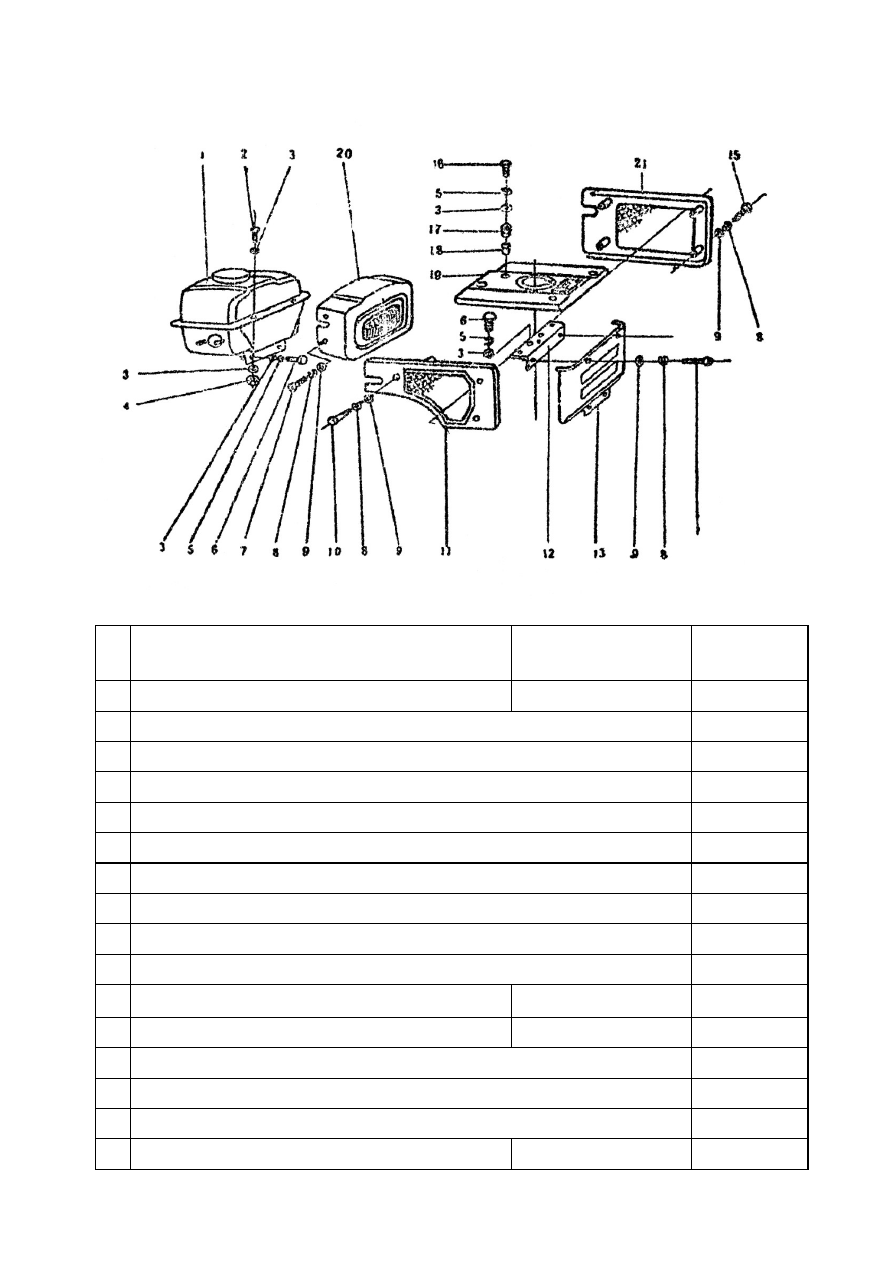

17. КОНДЕНСИРУЮЩЕЕ УСТРОЙСТВО (ЧАСТЬ 2)





№

Наименование детали

Номер детали

Количество

1  Топливный бак

R180N-10200

1

2  Болт GВ5783~86~М8х20

2

3  Шайба GВ97.1-858

11

4  Гайка GВ6170-86-М8

2

5  Шайба GВ93-87 6

7

6  Болт GВ5783-86-М8х16

4

7  Винт GВ67-85 М6х16

4

8  Шайба GВ93-876

15

9  Шайба GВ97.1-856

15

10  Болт GВ5783-86-М6х50

3

11  Кожух вентилятора

R180N- 02500

1

13  Декоративная панель

R180N-02006

1

14  Болт GВ5783-86-М6х12

4

15  Болт GВ5783-86-М6х35

4

16  Болт GВ5783-86-М6х25

3

17  Шайба

R180N-02402

3



85

№

Наименование детали

Номер детали

Количество

18  Вкладыш

R180N-02403

3

19  Крышка

R180N-02400

1

20  Осветительная лампа

12V/21W

1

21  Радиаторная решетка

R180N--02300

1





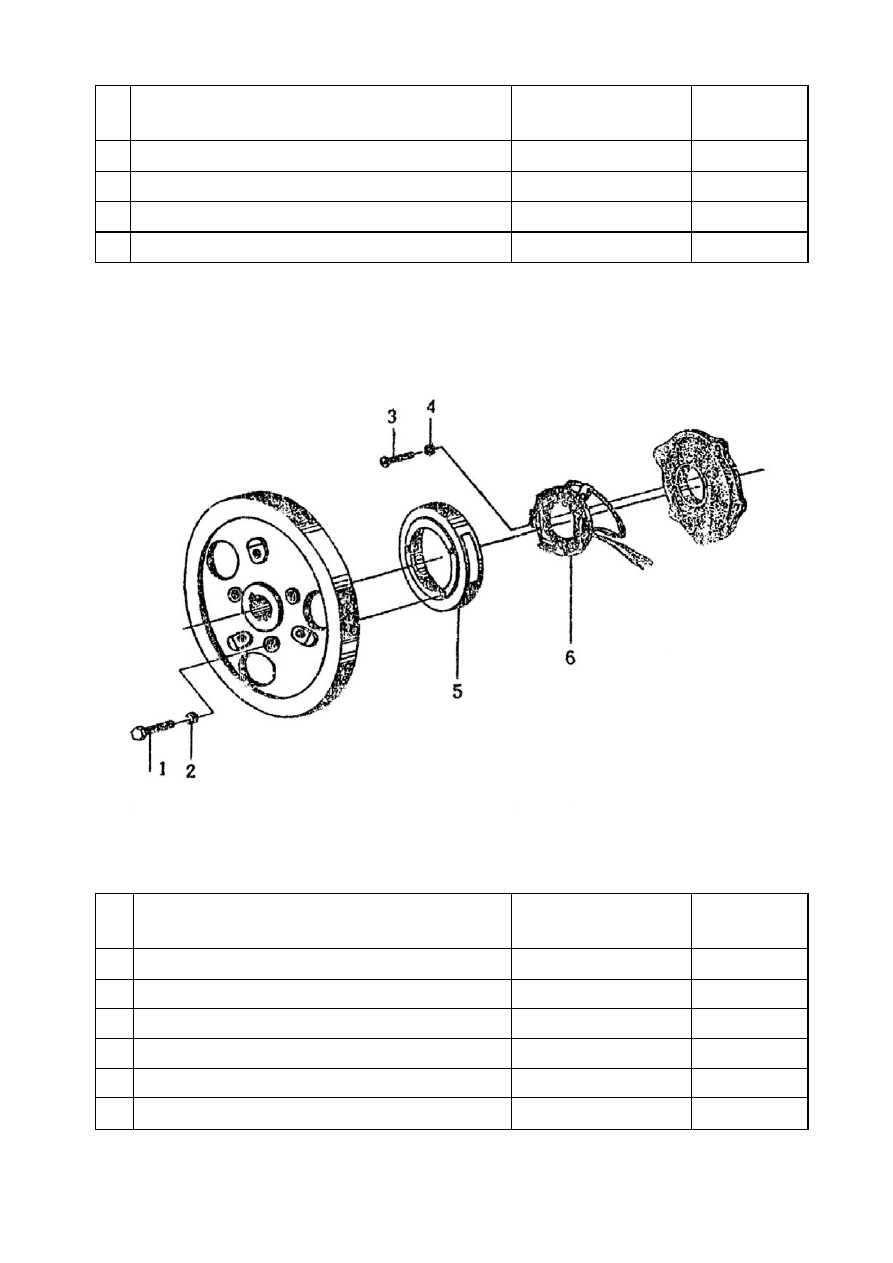

18. МАХОВИЧНЫЙ ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА










№

Наименование детали

Номер детали

Количество

1



Шестигранный болт



М8х22GВ30-76



3



2



Гравер



GВ93-87 8



3



3



Винт с круглой головкой



М6х18GВ66-76



2



4



Гравер



GВ93-876



2



5



Ротор



YF131-R180-3



1



6



Статор



YO131-R180--1



1








86



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:



Изготовитель  гарантирует  работоспособность  мотоблока  в  течение 12
месяцев  с  момента  продажи.  Несоблюдение  приведенных  в  настоящем
руководстве  инструкций  служит  основанием  для  отклонения  претензий  со
стороны потребителя. Все расходы, связанные с транспортировкой аппарата,
несет потребитель.



Для  гарантийного  ремонта  предъявите  настоящее  руководство  с  отметкой  о
дате  продажи,  подписью  продавца  и  штампом  предприятия  торговли;
оригинал  кассового  чека,  товарный  чек  или  накладная  на  товар.  При
отсутствии  одного  из  этих  документов  гарантия  не  будет  иметь  силы.  Все
условия  гарантии  соответствуют  действующему  законодательству  Украины.
Вместе с тем, полномочные представители оставляют за собой право отказа
от бесплатного гарантийного ремонта в случае, если:



„

Нарушены

правила

эксплуатации,

описанные

в

настоящем

руководстве.



„

Применялись насадки, не предназначенные для данного изделия.



„

Имело  место  обслуживания  вне  гарантийной  мастерской,  попытка
самостоятельно  устранить  дефект  или  монтаж  не  предназначенных
деталей.



„

Дефект является результатом естественного износа.



„

Неисправность возникла в результате механического повреждения или
небрежной  эксплуатации,  которые  повлекли  за  собой  нарушение
работоспособности.



„

Повреждены  принадлежности  и  насадки,  являющиеся  неотъемлемой
частью  изделия.  На  расходные  комплектующие  в  процессе
эксплуатации заводская гарантия не распространяется.



„

Повреждение  изделия  вызвано  попаданием  внутрь  его  посторонних
предметов, веществ и жидкостей.



„

При отказе 2-х или более функциональных узлов, влияющих на работу
друг друга.

„

Пользователем  была  нарушена  целостность  изделия  в  течение
гарантийного  срока:  вскрыты  пломбы,  нарушена  сохранность  состава
специальной  краски  в  месте  крепежа,  имеются  следы  применения
механических  средств  на  винтах,  надрезаны  наклейки  или  защитные
голограммы.

„

В  случае  если  частично  или  полностью  отсутствует  заводской
серийный номер.
