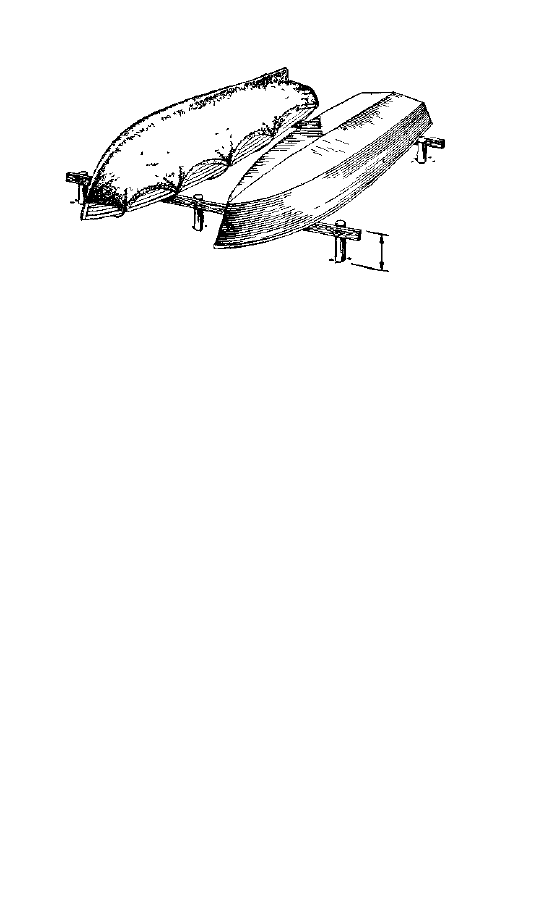

Рис. 116. Простейшие сани для хранения мотолодки четыре столба с перекладинами. Для хорошей вентиля- ции высота стоек над землей должна быть не менее пол- метра; такая высота делает и весенний ремонт более удобным. Разборные сани для яхты и катера Сани для яхт и тяжелых катеров с большой килева- тостью имеют более сложную конструкцию (рис. 117). В два продольных бруса 1 (300x200 мм) врезают замком и крепят болтами 2 такие же поперечины 7, на кото- рые в дальнейшем ляжет киль судна. В местах за- делки поперечин закреп- ляют на болтах-шарнирах 6 откидные упоры 3, угол наклона которых задается раскосинами 5. На срез упора набивают войлоч- ную подушку 4, чтобы не повредить борт судна. В таких санях удобно красить борта, поочередно отодвигая упоры Летом их можно хранить в разоб- ранном виде. 132 Рис. 117. Откидные упоры 101 |
