Водоотливные шпигаты j"|Q

На ходу мотолодка получает дифферент на корму, что

вызывает скопление воды у транца. Короткий патрубок

на днище, обращенный открытым концом в корму, благо-

даря образующемуся у его среза вакууму, будет отсасы-

вать воду из трюма. Внутри лодки патрубок снабжается

надежным запором (завинчивающейся пробкой, зажимом,

вентилем), открывать который можно только на берегу

или при скорости более 10 км/ч.

Более безопасны донные шпигаты с запорной пробкой

и невозвратным резиновым клапаном (рис 99, а). Если

лодка неподвижна или идет задним ходом, резиновый

клапан (из мягкой резины) перекрывает отверстия, пре-

пятствуя доступу воды внутрь судна. Но на стоянке и

этот шпигат лучше завинчивать пробкой.

Шпигат с сифоном (рис. 99, б) действует «автомати-

чески» (труба 3 шпигата должна быть поднята выше ватер-

линии). Поступлению забортной воды на заднем ходу

препятствует простейший шариковый клапан 2, а засо-

рению сифона — сетка / на приемном конце.

На глиссирующих мотолодках, транец которых на

ходу полностью осушается, можно установить транце-

вые шпигаты. На рис. 99, в показан транцевый шпигат

LJL

•Г:

3

 о о

0 о

т

• 0 ° > . •  « Л

Рис. 99. Шпигаты

85

с резиновым шлангом, который перекрывается обычным

лабораторным зажимом. Шпигат, показанный на рис. 99, г,

снабжен резиновым невозвратным клапаном лепесткового

типа, подобным дыхательному клапану маски противо-

газа, и запорной конусной пробкой.

111

Сделайте свое судно приметным

Ходовые огни, фары, ракеты и фальшфейеры — сред-

ства ближнего действия и к тому же эффективные только

при хорошей видимости.

Чтобы предотвратить столкновения в тумане, на круп-

ных судах используют радиолокаторы. На маленьком

судне локатор не установить. Кроме того, на волнении

низкий корпус дает такие же отраженные импульсы,

как и волны, а стальной такелаж и даже металлическая

мачта больше рассеивают радиоволны в пространство,

чем отражают их. Положение исправит уголковый радио-

локационный отражатель (рис. 100). При длине кромки

300 мм он дает на экране судового радиолокатора такое же

пятно, как и металлическая пластина площадью 30 м

2

,

а отражатель с кромкой 1000 мм воспринимается так же,

как теплоход водоизмещением 10 000 т.

Для изготовления уголкового отражателя можно ис-

пользовать алюминий, медную сетку, фольгу, перфори-

рованные листы металла.

При соединении уголков надо добиться строгой взаим-

ной перпендикулярности всех плоскостей, так как в про-

тивном случае они будут отклонять радиоволны и отра-

женный луч может не попасть на радар судна.

Рис. 100. Радиолокационный отражатель, а — отражение луча

ОТ зеркала, составленного из трех перпендикулярных плоско-

стей; б — отражатель с восемью уголками; в — правильное

положение отражателя на судне

Чем выше расположен отражатель, тем на большем

расстоянии он будет обнаружен (дальность действия про-

порциональна квадратному корню из высоты установки

отражателя над поверхностью моря). Поэтому лучше всего

закреплять его на топе мачты или поднимать на фале.

Во всяком случае, устанавливать отражатель на высоте

менее 3,5 м не имеет смысла.

Камелек на судне

Препятствий для установки небольших печек-камель-

ков на малых судах много. Одно из них — дым. Куда

и как вывести дымоход, что-

бы он не портил вид судна,

не мешал работать с такела-

жем и не коптил? Где разме-

стить камелек и как обезо-

пасить судно от пожара? Где

хранить топливо, чтобы не

засорять каюты?

Разместить камелек мож-

но в рубке катера, каюте

яхты, в форпике, желатель-

но поближе к выходу или

люку (рис. 101). Важно, что-

бы камелек обогревал основ-  р

и с

ное помещение. Где бы ни в каюте

112

Размещение камелька

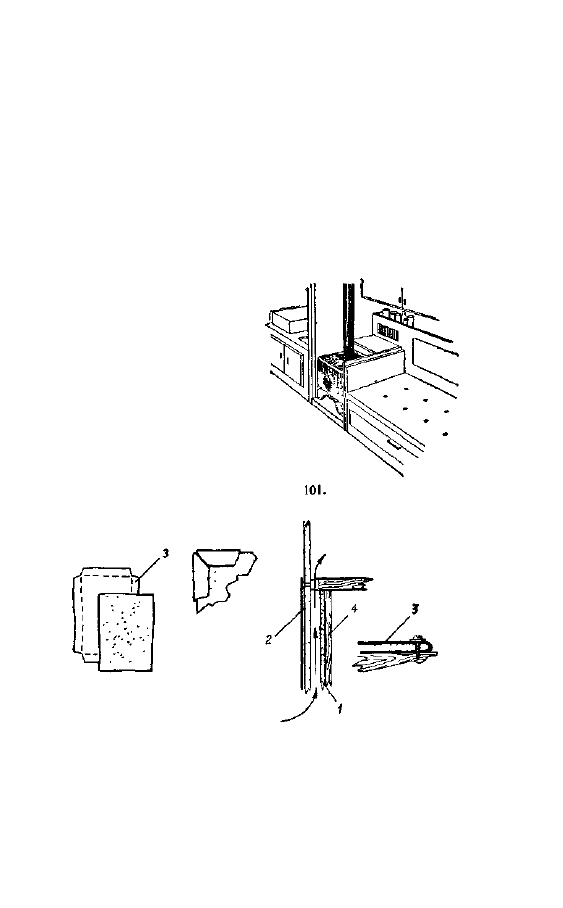

Рис. 102. Схема изоляции камелька

/ — изоляционный щит; 2 — металлический экран; 3 — отгибае-

мая кройка экрана; 4 — переборка

87

щ

Рис. 103, Дымоход в крыше рубки

была установлена печка, ее надо надежно изолировать

с трех сторон изоляционными щитами / из асбестовых

прокладок толщиной 2—3 мм (рис. 102). Борта и пере-

борки также покрываются асбестовым листом толщиной

3 мм. Между слоями покрытий должна быть оставлена

воздушная прослойка 25—30 мм.

Дымоход 6 (рис. 103) можно вывести через палубу

или крышу рубки, если изготовить из жести в виде

фланца конусное кольцо /, круглую деревянную подушку 3

и асбестовую прокладку 2. Распилив подушку под углом

наклона крыши 4 рубки, надо закрепить обе ее части

снаружи и внутри рубки сквозными болтами 7 вместе

с конусным кольцом и асбестовой прокладкой. Внутрен-

нюю сторону деревянного кольца по всему периметру за-

крывают толстым асбестом 5.

На трубу надевают поворотный колпак, который уста-

навливается в зависимости от направления ветра.

Дрова, нарубленные по размеру топки, можно сло-

жить в ахтерпике; уголь, расфасованный для разового

употребления, удобно хранить в целлофановых пакетах.

Иногда для угля делают обитые жестью ящики под на-

стилом каюты.

113

Крепление посуды на плите

Крепить посуду на плите можно с помощью нехитрых

приспособлений, показанных на рис. 104. Привинтите

по краям плитки железные или из легкого сплава уголки.

Сделайте в их вертикальных полках пропилы и отверстия.

Теперь можно не сомневаться, что имея набор металличе-

ских полос и проволочных держателей с крючками на кон-

цах, вы надежно укрепите на камбузе любую кастрюлю

или чайник.
