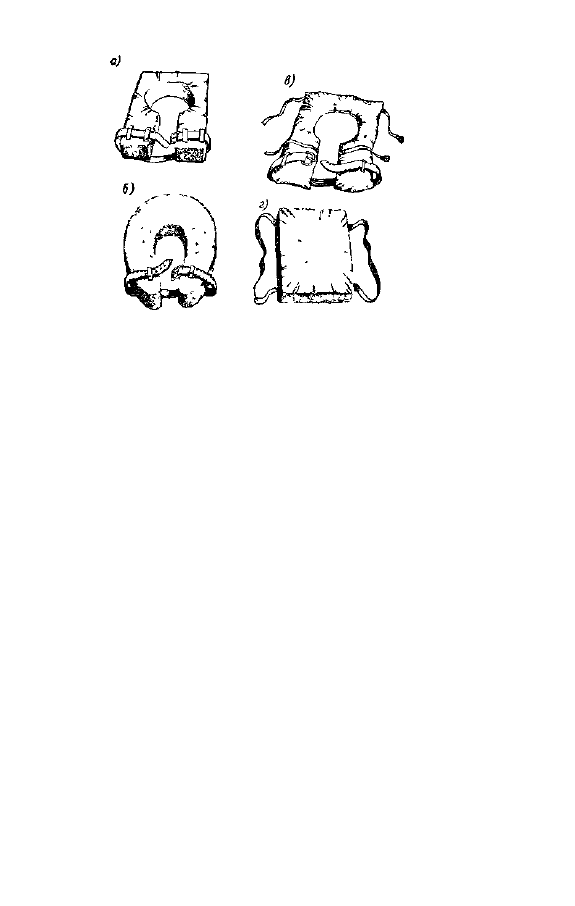

Рис 93 Спасательные средства, а — «хомут», б —

подкова, в — мягкий нагрудник, г — плита из

пенопласта

большой объем — на спине около шеи. Практичные и

простые в изготовлении спасательные приборы из пено-

пласта показаны на рис. 93. Три из них — «хомут»,

подкова и мягкий нагрудник — надевают на шею; на

пенопластовую плиту в чехле ложатся грудью и просовы-

вают руки в лямки.

Излишне напоминать, что любой спасательный прибор

должен иметь яркую окраску, лучше всего оранжевую.

Пенопласт можно применять только такой, который имеет

закрытые поры и не впитывает воду (например, марок

ПСБ, ПХВ, ПС-4).

Самодельный спасательный жилет 105

Для изготовления спасательного жилета нужно вы-

кроить по две заготовки для спины и груди (рис. 94, а и б).

Заштрихованные места заполняют пенопластом или кап-

ковой ватой, затем заготовки прострачивают по пери-

метру и линиям, отмеченным пунктиром. К вороту при-

шивают тесемки, к спине — пояс из прочной тесьмы

или нескольких слоев ткани. Затем заготовки сшивают

по плечам и бокам и проверяют, достаточна ли держащая

; сила жилетов (см. совет 104).

81

Спина

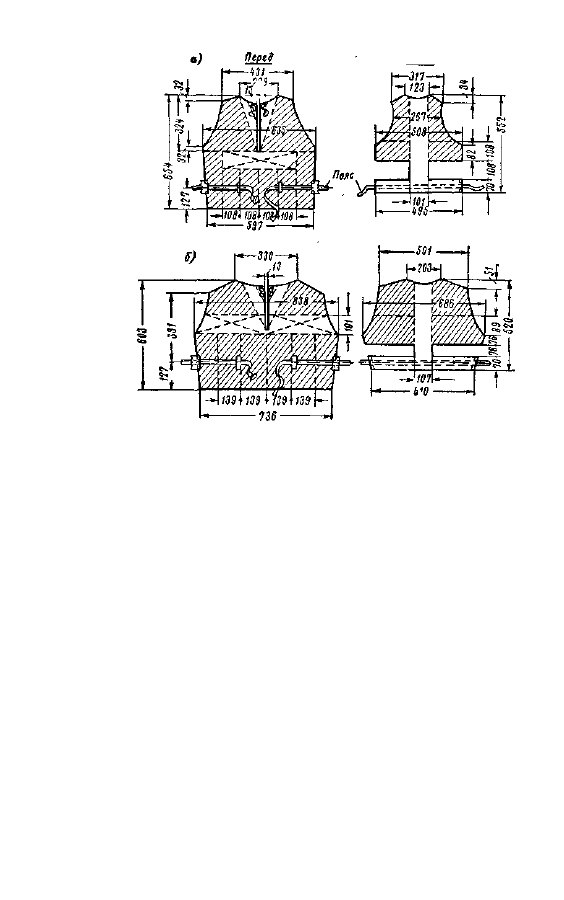

Рис. 94. Выкройка спасательных жилетов: а — детский;

б — взрослый

•JQg Простейший спасательный нагрудник

Сделайте по размеру груди выкройку из бумаги, вы-

режьте по ней две заготовки из плотной прочной ткани.

На одну заготовку нашейте лямочки, на другую' ушки.

^Сложите их и прошейте, оставив верхний край непро-

шитым на 60 мм (рис. 95).

Мешки заполняют мелкой пробкой или пенопластом

марок ПСБ, ПХВ, ПС-4; можно вложить в них резиновые

надувные подушки размером 250x330 (они продаются

в спортивных магазинах). Испытайте нагрудник в воде

с подвешенным грузом (см. совет 104).

107 Страховочный пояс

На парусных яхтах работать с парусами приходится

в любую погоду. Чтобы не оказаться за бортом, всем

членам экипажа необходимо иметь страховочные пояса
82

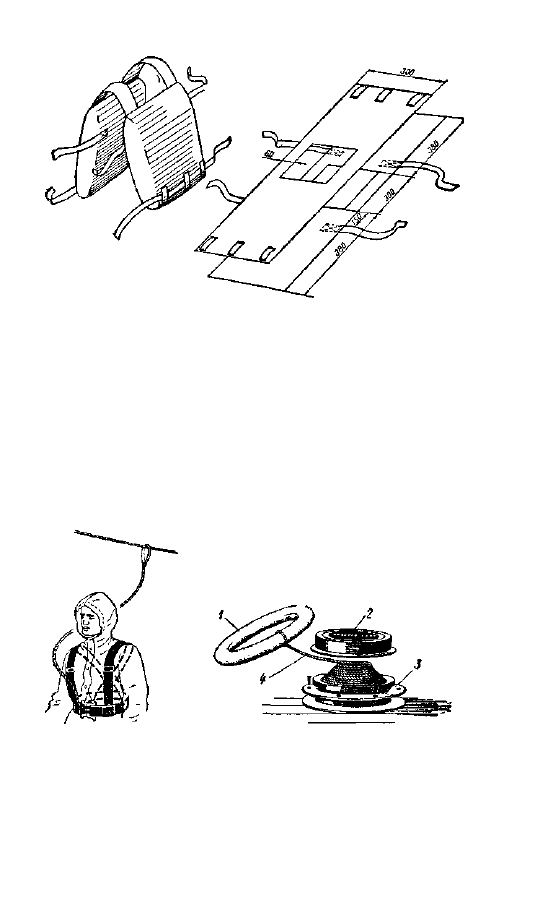

Рис. 95. Спасательный нагрудник

(рис. 96) с линем (длиной около 2 м) и карабином. Кара-

бин застегивается за снасти стоячего такелажа или за

любую прочно укрепленную на палубе деталь, а при

передвижении по судну — за специальные леера, протя-

гиваемые в шторм на палубе. Полезно такие пояса

сделать и на катере, особенно если с вами есть дети.

Спасательное кольцо

Для оказания помощи упавшему за борт наряду со

спасательными кругами широко применяют и спасатель-

ные кольца. Спасательное кольцо,

выпускаемое английской фирмой

«Данлоп» для снабжения катеров

и яхт, показано на рис. 97. Оно

108

V V

Рис. 96. Страховочный

пояс

Ряс. 97. Спасательное кольцо

83

состоит из легкого плавучего кольца 1 диаметром около

200 мм, изготовленного из вспененной резины (наирита).

Кольцо обладает достаточным весом, что позволяет его

бросить на расстояние 12—16 м, и в то же время гораздо

легче, чем круг, которым можно оглушить спасаемого.

К кольцу привязан прочный (разрывное усилие 114 кгс)

плавучий линь 4 из полипропилена. Длина линя 18,3 м.

Он аккуратно укладывается в бухточку, из которой

беспрепятственно освобождается при бросании кольца.

Бухточка, уложенная в корпус 3, закрывается сверху

пластмассовой крышкой 2. Несколько таких коробочек

закрепляют обычно на рубке, в кокпите и близ руле-

вого.

Пострадавший, ухватившийся за кольцо или за пла-

вающий линь, будет быстро поднят на палубу.

109

Насос для откачки воды

Цилиндр насоса 3 можно сделать из отрезка тонкостен-

ной трубы диаметром 40—65 мм. Длину трубы подбирают

с таким расчетом чтобы ее нижний конец доставал до

киля внутри лодки, а верхний, с отливным патрубком 2

длиной 150—300 мм, выступал над бортом (рис. 98).

Снизу на трубу наворачивают муфту

6 с донышком, в котором просверли-

вают отверстия для забора воды из

трюма.

Нижним клапаном служит рези-

новый диск 4, закрепленный к до-

нышку болтом. Такой же диск яв-

ляется верхним клапаном и одновре-

менно уплотнением поршня 5, вы-

резанного из листа 5-миллиметро-

вой стали.

В поршне также просверливают

отверстия для прохода воды при опу-

скании его вниз. Ручку 1 можно сде-

лать из проволоки диаметром 8—

10 мм. Если на отливной патрубок

надеть резиновый шланг, то откачи-

вать воду из трюма можно непосред-

Рис. 98. Простейший ственно из каюты. Производитель-

насос ность такого насоса около 3 т/ч.
