300 советов по катерам, лодкам и моторам - часть 18

^ ш второго электрода придется сделать пробку из лю-
Cjro диэлектрика.

В качестве отличительных огней можно рекомендовать

также самолетные или автомобильные.

Двусторонний светильник

Для экономии заряда аккумуляторов установите све-

тильник в переборке (рис. 81); это .позволит осветить одно-
временно два помещения.

Флагшток-фонарик

В дальних походах удобен комбинированный флаг-

шток-фонарик (рис. 82). Его можно сделать из дюралюми-

ниевой трубки, на одном конце которой закрепляется лам-

почка с защитным стеклянным колпачком, а на другом —

герметичная коробка, вмещающая батарейку от карман-

ного фонаря. Проводку к лампочке нужно сделать внутри

трубки. Не забудьте предусмотреть выключатель!

92

93

Закладная доска

Угол крена яхты достигает 40°. Чтобы при этом не

упасть с койки, нужно установить съемную закладную

доску шириной 200 мм.

Закрепите на переборках по краю койки / (рис. 83)

направляющие планки 3 и подгоните по длине койки

доску 2. Днем доску снимают и укладывают под матрас.

'-•Оч

4

'''/. •

94

Ьвс. 81. Двусто-

|юнний светильник

Рис. 82 Флаг-

шток-фонарик

Рис. 83. Закладная

доска

73

Рис. 84.

койка

Удобная

Рис. 85. Крепление книг на

полке

95

Удобная койка

Днем на койке / (рис. 84), над которой расположена

полочка, сидеть неудобно. А при крене, если койка ни-

чем не ограждена, можно даже упасть на пол. Оба эти

неудобства устраняются с помощью куска парусины 2,

который днем крепят одним краем к полке, а ночью тремя

тросиками 3, закрепленными на подволоке, перетягивают

на внешнюю сторону койки.

96 Крепление книг на полке

Чтобы книги при крене не падали с полки, сделайте

простое приспособление (рис. 85). С тыльной стороны

книжной полки (у борта или переборки) прикрепите

трубку 3 диаметром 10—12 мм, на которую наденьте

втулку 2 со стопорным винтом и упором /. В зависимости

от количества книг втулку с рычагом можно передвигать

по трубке и стопорить в нужном месте.

97 Шкаф под трапом

Место между переборкой 3 и трапом / (рис. 86) мо-

жет быть использовано для хранения овощей, карто-

феля, инструмента и т. п. Нужно изготовить ящики 2

из листового алюминия или фанеры по размерам трапа,

а к трапу закрепить горизонтальные направляющие

бруски 4.

74

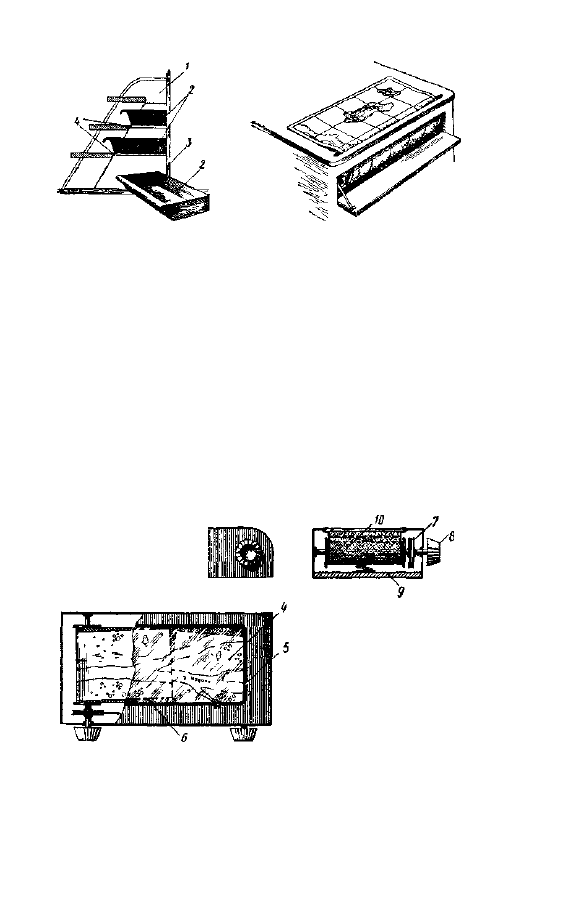

Рис.86 Шкаф под трапом

Рис. 87. Стол для карты

Стол для карты . QO

Карту удобно хранить под крышкой стола (рис. 87).

Для этого сделайте прорез по всей ширине стола, а под

доской — небольшой ящик для свернутой в рулон карты.

На столе можно расположить только небольшой участок

карты, с районом, где находится судно.

Планшет-кассета для карт

На небольших мотолодках взамен штурманского стола

можно использовать планшет-кассету (рис. 88). Это гер-

метичная коробка из фанеры 9 или металла с двумя

99

г з

Рис. 88. Планшет-кассета для карт

75

деревянными катушками 10 и смотровым окном, закры-

тым стеклом /, с резиновым уплотнением 5 по периметру.

Листы карт 4 расчленяют по участкам пути и приши-

вают белыми нитками к полотняной ленте 6, которая на-

матывается на катушку. Вращая с помощью ручки 8

приемную катушку, подводят нужный участок карты

под стекло. Пластина из алюминиевого листа 3 прижимает

карту к стеклу (внизу устанавливаются пружины 2).

Полезно одну из катушек снабдить также простейшим

тормозом (например, гайкой на оси, прижимающей ось

к стенке кассеты).

Шкив 7 со шнуром, соединяющим катушки, можно и

не устанавливать, если карты пришиты к плотной полот-

няной ленте.

100

Раскладные сиденья для катера

Если сиденья на катере расположены спинками одно

к другому, из них нетрудно сделать раскладную койку.

Для этого подушки сиденья 7 и спинки 5 соединяют на

петлях 4 (рис. 89). Основанием служат боковины 8,

скрепленные поперечинами 9 в жесткую коробку. К ниж-

ней поверхности сидений прикрепляют стойки 1 и сто-

порные рейки 2, которые входят в соответствующие пазы

в боковинах и препятствуют самопроизвольному расклады-

ванию сидений. Спинки удерживаются в верхнем поло-

жении металлическим крючком 3.

Для раскладывания сиденья достаточно откинуть

крючок, и, приподняв подушки сиденья, вынуть рейки 2

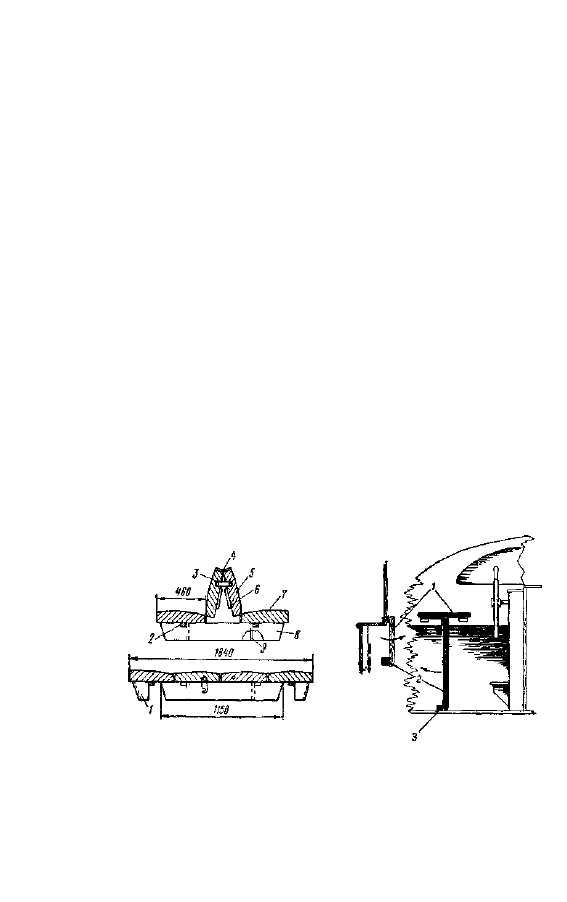

Рис. 89. Раскладные сиденья

76

Рис. 90. Сиденье для рулевого
