Беспроводная сеть Wi-Fi.

Для повышения культуры обслуживания пассажиров все вагоны Московского метрополитена с 2015 года
оборудованы устройствами беспроводного доступа к интернету. Скорость передачи данных составляет до
100 Мбит/сек на поезд. Владельцем и оператором беспроводной сети в подвижном составе Московского
метрополитена  является  ЗАО  «Максима  Телеком».  За  счёт  собственных  средств  компания  установила
базовые станции и оснастила вагоны необходимым оборудованием для приёма и передачи сигнала.

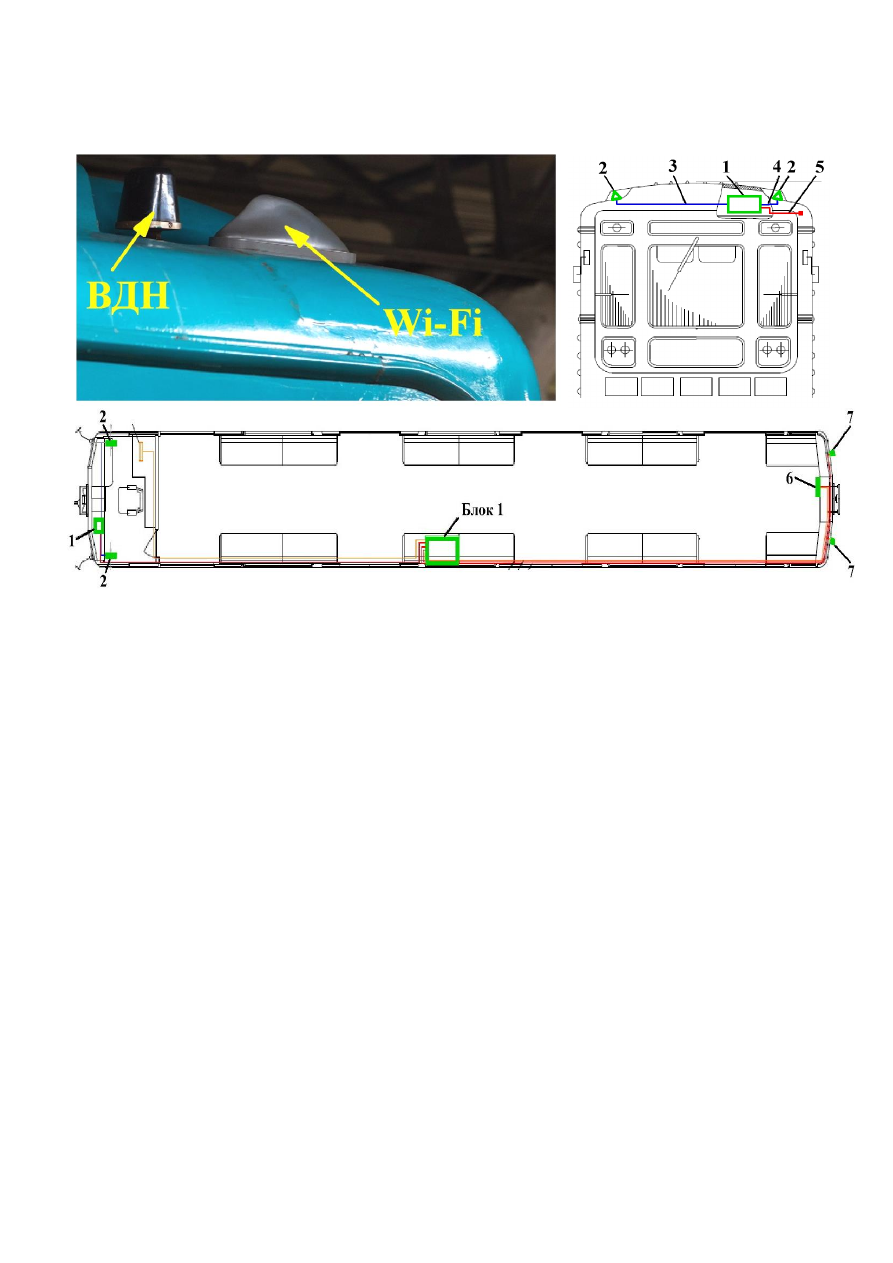

Расположение оборудования на вагонах 81-717 и Еж-3.



В головных вагонах установлены (защита через А47) :



Мобильная станция (1) «Radwin» RW-5700-0250: 1 шт. в каждый вагон. Расположена в потолочной

нише кабины, рядом с панелью ПР-144.



«Плавниковая» антенна (2, Wi-Fi) «Radwin» RW-9041-5002: 2 шт. на каждый вагон.



Декодер «Radwin»  IDU-C RW-7400-4000: 1 шт. в каждый вагон (блок №1 под диваном).



Маршрутизатор «Cisco» 892F-K9: 1 шт. в каждый вагон (блок №1).



Контроллер точек доступа «Cisco» AIR-CT2504-5-K9: 1 шт. в каждый вагон (блок №1).



Точка доступа (6) «Cisco»  AIR-CAP2602I-R-K9: 1 шт. в каждый вагон (задний торец).



Блок питания «Сибконтакт» ПН4-70-12+48: 1 шт. в каждый вагон (блок №1).



В промежуточных вагонах установлены (защита через А49) :



Точка доступа (6) «Cisco» AIR-CAP2602I-R-K9: 1 шт. в каждый вагон (задний торец).



Коммутатор «Cisco» WS-C2960CPD-8PT-L: 1 шт. в каждый вагон (блок №2 под диваном).



Блок питания «Сибконтакт» ПН4-70-12+48: 1 шт. в каждый вагон (блок №2).



По две межвагонные перемычки с разъёмами (7).



Устройство и принцип работы сети.

По сути — это радиоканал между базовыми станциями в тоннеле и головными вагонами поезда. К базовым
станциям протянута оптика — она гораздо дешевле и проще в обиходе, чем излучающий кабель. А в самом
вагоне стоит «обычная» точка доступа, раздающая интернет. На начало 2015 года сеть работает только при
нахождении в самом вагоне: после выхода из вагона на станцию сессия прерывается.



В головных  стоят  плавниковые  антенны  (2),  принимающие  сигнал,  который  поступает  на  мобильную
станцию (1),  раздающую  сигнал  по  точкам  доступа  (6),  расположенным  в  каждом  вагоне.  Вдоль  состава
протянуты  две  параллельные  линии:  Основная    —    1 Gbps,  и резервная  100  Mbps —  это  позволяет
передавать  данные  пользовательских  точек  доступа  Wi-Fi  в роутер  головного  вагона.  Каждый  головной
вагон  подключён  к стационарной  сети  Максима  Телеком  и интернету  по радиоканалу  с  доступной
пользователям пропускной способностью от 70 до 100 Mbps.



Состав  «разделён»  на две  части  и каждая  является  независимой  сетью:  вагоны  можно  расцеплять
и производить  перецепку.  Никакой дополнительной  настройки  оборудования  после  соединения  разъёмов
межвагонных перемычек не требуется.

62

Устройство дополнительного контроля состояния тормозов (УДКСТ).

Устанавливается  только  на  вагонах  81-717  всех  модификаций.  Предназначено  для  информирования
машиниста  о  включении  пневматического  (стояночного)  тормоза  хотя  бы  одного  вагона.  Устройство

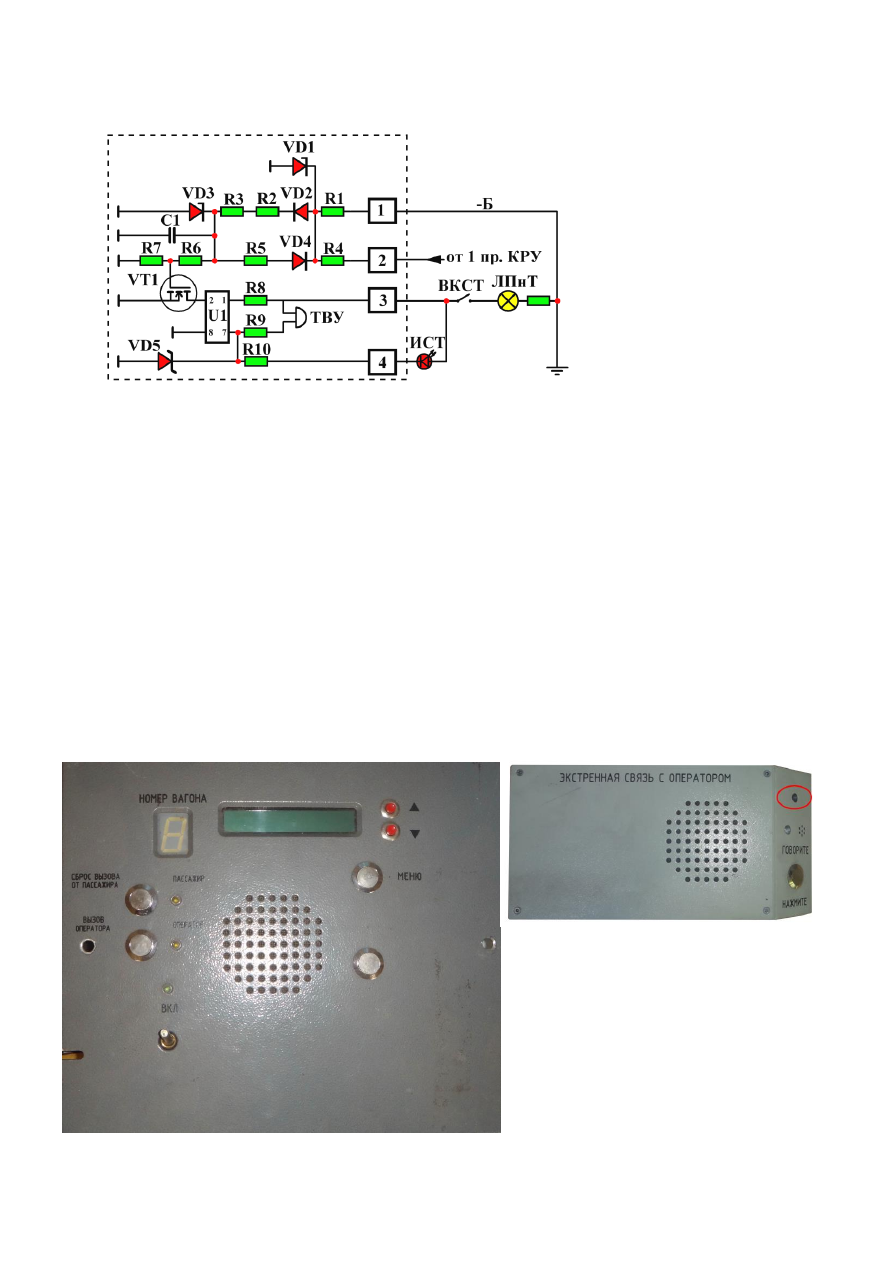

размещено под лицевой панелью 7 блока пульта машиниста. Плата управления УДКСТ имеет 4 клеммы, к
которым подключены:







1.  «Минус» АКБ.
2.  1  поездной  провод  (от

КРУ).

3.  64 поездной провод.
4.  Светодиод ИСТ.








Работа устройства:



Если  состав  (вагон)  заторможен  пневматическим,  вентильным  или  стояночным  тормозом,  то  горит
лампа пневмотормоза на 7-м блоке пульта и подаётся питание на клемму №3 УДКСТ.



При  переводе  КВ  в  положение  «Ход»,  после  включения  реле  Р1-5  загорается  ЛВД  и  одновременно
подаётся питание на клемму №2 УДКСТ.



Если  через  4  с.  отпуск  тормоза  не  произошёл,  то  на  7-м  блоке  пульта  машиниста  начинает  мигать
светодиод ИСТ и включается ТВУ (прерывистый сигнал).



После снятия состава (вагона) с тормоза светодиод ИСТ гаснет и выключается сигнал ТВУ.



  При неисправности УДКСТ, его необходимо отключить тумблером ВКСТ на 7-м блоке пульта.



Система ВДН (видеонаблюдения).

Вагоны 81-717 / 714 и их модификации.



Предназначена  для  предупреждения  чрезвычайных  ситуаций  в  вагонах  поезда,  оперативного  получения
информации о возможности их возникновения и оперативного устранения последствий. По состоянию на
2014  год  система  ВДН  установлена  на  составах  электродепо:  «Северное»,  частично  «Сокол»  и
«Замоскворецкое, «Печатники» (только вагоны 81-717.6 / 714.6). В состав оборудования ВДН входят:



1. Блок №4 пульта машиниста (БПМ) (рис. 64) и два блока экстренной связи (БЭС).



Рис.65  Пульт БЭС с видеокамерой



Блоки  предназначены  для  организации
голосовой  и  видеосвязи  «Пассажир  –
машинист». При нажатии на кнопку вызова,
в  кабине  раздаётся  трёхтональный  сигнал,
затем

машинист

слышит

сообщение

пассажира, при этом включается встроенная
в БЭС видеокамера, а файл записывается на
жёсткий  диск  с  отметкой  времени,  номера
вагона

и

номера

пульта.

При

необходимости  машинист  может  переадресовать  вызов  в  Ситуационный  центр  метрополитена  (СЦ),
нажатием  на  кнопку  «Вызов  оператора».  Оператор  СЦ,  в  отличие  от  машиниста,  имеет  возможность
наблюдать  обстановку  через  любую  из  видеокамер,  установленных  в  вагоне,  а  также  разговаривать  с
пассажиром.

63



2. Блоки с видеокамерами:



Головные вагоны

Промежуточные вагоны

Кабина

Салон

Камера «На путь» БВК-п
Камера «На машиниста» БВК-м

Торцевые – 2 шт. БВК-с
В пультах БЭС – 2 шт.

Торцевые – 2 шт. БВК-с
В пультах БЭС – 2 шт.




















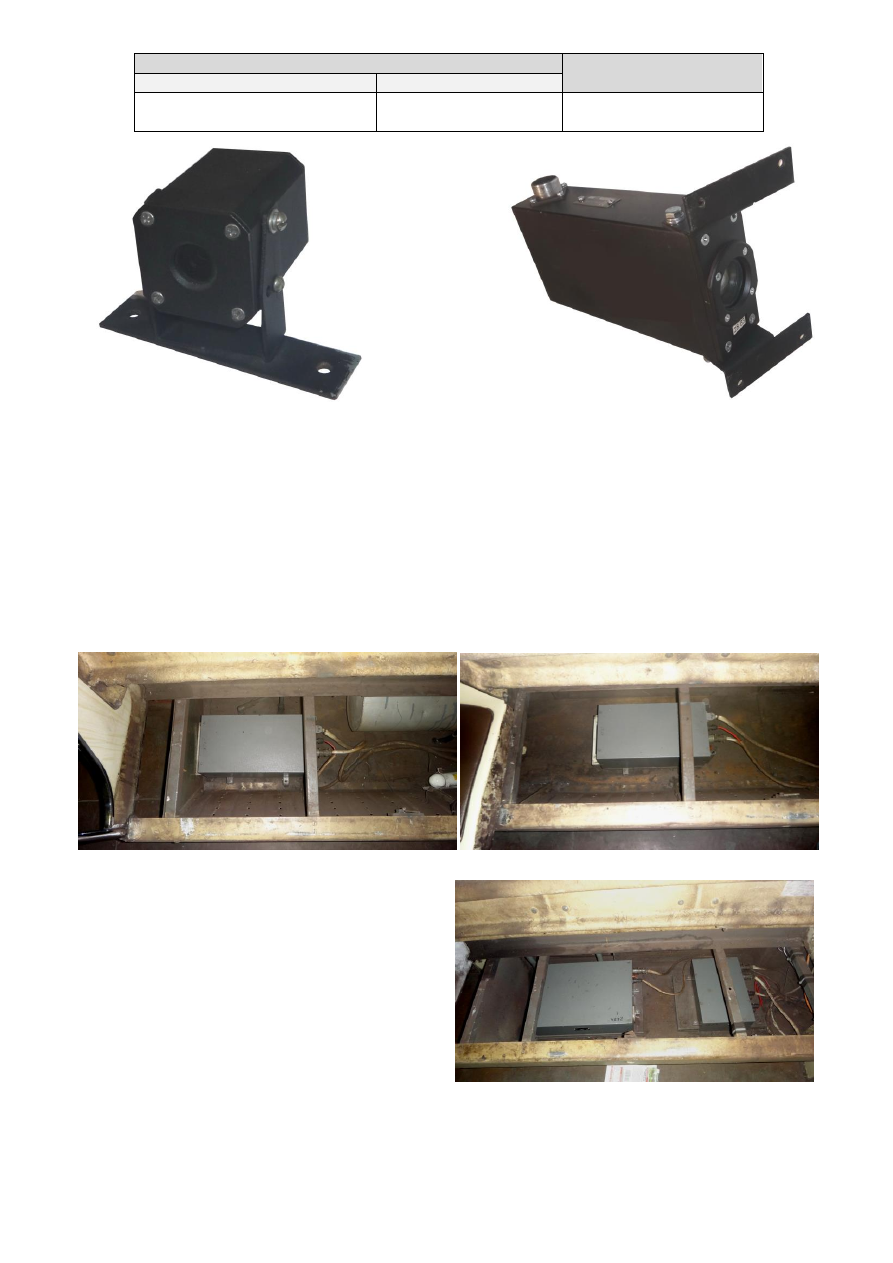

Рис.66  Камеры «На путь» (БВК-п) и «На машиниста» (БВК-м).              Рис. 67  Камеры торцевые (БВК-с).



В  настоящее  время  используются  видеокамеры  цветного  изображения  с  разрешением  600  х  480  точек  и
частотой съёмки 5 кадров в секунду. Запись производится на жёсткий диск 250 ГБ, позволяющий хранить
данные  до  72  часов.  К  концу  2016  года  планируется  оборудовать  системой  ВДН  весь  парк  вагонов  с
установкой видеокамер высокого разрешения.



2.  Блок  регистрации  видеоданных  (БРВ).    Обеспечивает  подключение  устройств  к  сети  Ethernet  через
концентратор  сети,запись  и  хранение  видеоданных  со  всех  вагонов  и    обмен  данными  с  аппаратурой,
расположенной в салонах вагонов. После заполнение диска производится запись «поверх», со стиранием
старых файлов. Блок устанавливается на головном вагоне в видеостативе аппаратного отсека.



3.  Два  блока  преобразователя  аналогового  сигнала  (БПАС).  Преобразуют  аналоговый  аудио-  и
видеосигнал  от БЭС в цифровой для передачи их в сеть Ethernet к блокам БОП или БВС. Расположены по
правому борту под 2 и 3 шестиместными диванами.





                             Рис.68  БПАС-1.                                                                   БПАС-2.




4.  Блок  вагонной  сети  (БВС).
Предназначен  для
питания напряжением 12 В блока БВК, обеспечения
обмена  данными  по  сети  Ethernet  и  питания
напряжением 75 В блоков БПАС-1, БПАС-2 и БВК.



5.

Блок

отключения

питания

(БОП).

Предназначен

для

прерывания

питания

и

обеспечения  перезагрузки  программы  в  случае  её
«зависания».  БВС  и  БОП  расположены  по  правому
борту под последним трёхместным диваном.



                                                                                                                           Рис.69   БОП и БВС.



Линии связи от блоков проходят к аналогичным блокам соседнего вагона через торцевые разъемы XS3 и
XS4  и  межвагонные  перемычки.  Схема  питания  устройств  ВДН  закольцована.  То  есть,  если  в  процессе
эксплуатации между какими-то вагонами связь через разъем XS3 нарушится, то данные от «отключенных»
вагонов будут поступать в сеть головного вагона через хвостовой вагон по исправным цепям от торцевого
разъема XS4, и наоборот.

64

6.  Блок  инжектора  радиомодема  (БИРМ).  Обеспечивает
питание

блока

радиомодема

(БРМ),

а

также

преобразование данных сети Ethernet и передачу их в БРМ.
Установлен в аппаратном отсеке сверху.



7. Блок радиомодема (БРМ)
Служит  для  обмена  данными  по  радиоканалу  между
поездными  и  наполььными  устройствами  метрополитена.
Для  этого  используются  две  антены,  с  вертикальной  и
горизонтальной поляризацией. Одна - для обмена данными
в тоннеле, а другая - на станциях. Блок БРМ установлен в
потолочной  нише  кабины  машиниста  (рядом  с  панелью
ПР-144).
                                                                                                       Рис.70  БРВ и радиомодем.





Рис.71  Структурная схема системы ВДН.



Расположение оборудования в вагонах.





















БВК-с, вагон 81-717















Рис.72



Видеостатив аппаратного остека.



Рис.73  БВК-с, вагон 81-714
