§ 60.

Приспособления и инструменты для смазывания механизмов строительных подъемников

Для смазывания узлов и механизмов подъемников применяют в основном приборы и устройства, показанные на рис. 99.

Рычажный, винтовой и штоковый шприцы (рис. 99, а, г, д) предназначаются для подачи пластичного смазочного материала под давлением к трущимся поверхностям. При смазывании резьбовую пробку (рис. 99, г) (болт-заглушку) выворачивают и на его
место ввертывают штуцер винтового шприца. Через него с помощью шприца продавливают смазочный материал. Колпачковая масленка (рис. 99, ж) применяется при наличии подшипников скольжения, когда требуется часто подавать смазочный материал к трущимся поверхностям небольшими порциями. Для подачи смазочного материала крышка пресс-масленки поворачивается

на некоторый угол, уменьшая объем масленки и выдавливая из нее часть смазочного материала.

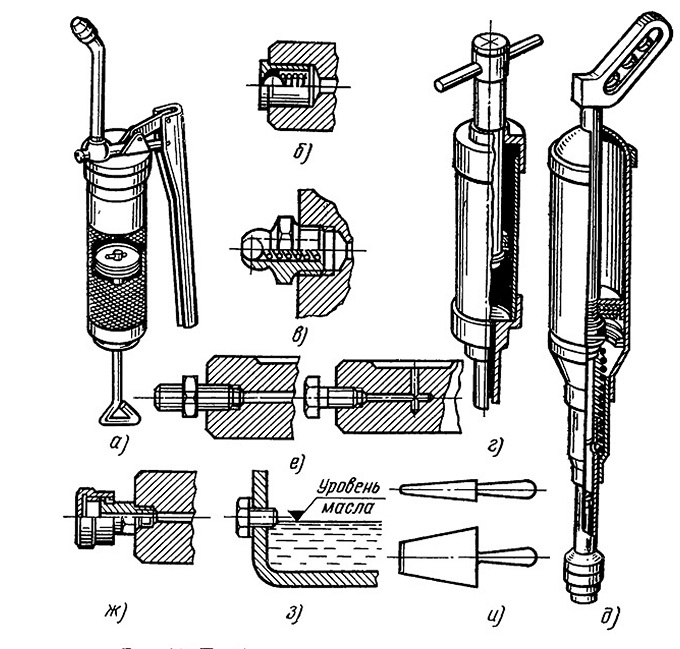

Рис. 99. Приборы для смазывания узлов и механизмов:
а — рычажный шприц, б — ниппельная пресс-масленка, б —шариковая пресс-масленка, г — винтовой шприц, д — штоковый шприц, е — пробка и штуцер для винтового шприца, ж — колпачковая пресс-масленка. з— контрольная пробка, и — лопаточка

Ниппельная пресс-масленка с шариком (рис. 99, б) предназначается для подачи масла в труднодоступные места смазки по каналам. Масло подают с помощью рычажного или штокового шприца. При этом шарик под давлением масла утапливается, сжимая пружину и пропуская масло. Резьбовая шариковая пресс-масленка (рис. 99, в) аналогична по конструкции описанной, но имеет наружную резьбу на корпусе и ввертывается в отверстие для смазывания. Лопаточки (рис. 99, и) предназначаются для смазывания открытых зубчатых передач и набивки полостей шарикоподшипников при сборке.

Зубчатые передачи и подшипники, расположенные в редукторах, смазывают погружением в масляную ванну, разбрызгиванием или под давлением.

Редукторы, зубчатые передачи, подшипники которых смазывают погружением в масляную ванну, оборудуют люками и пробками для заливки масла, сливными пробками и маслоуказателями или контрольными пробками (рис. 99, з) для контроля уровня масла.

Смазывание разбрызгиванием применяется для смазки подшипников, находящихся выше уровня масла в редукторе. В этом случае шестерни, погруженные в масло, при своем вращении захватывают и разбрызгивают масло, создавая масляный туман, проникающий к шарикоподшипникам редуктора.

Смазывание под давлением используется в случаях сложной конфигурации каналов подачи смазки и когда вследствие других причин невозможно осуществить смазывание разбрызгиванием.

Шарниры рычагов, смазывают пластичным (консистентным) смазочным материалом. Нанесение слоя мази на грузовой и монтажный канаты, а также на клиновые ловители, оси монтажных блоков, домкраты, обоймы, поверхности роликовых механизмов производят лопатками, волосяными щетками и кистями.

Смазывание всех машин проводят в соответствии с инструкцией, в которой приведены таблицы с указанием точек смазывания, количества, периодичности и видов смазывания. Таблицы иллюстрируются схемой машины с указанием точек смазывания и их номеров. Для смазывания электрооборудования применяют консистентные смазки и смазочные масла. Смазыванию подлежат подшипники электродвигателей, шарнирные соединения тормозных электромагнитов, автоматов, конечных выключателей, рубильников и т. д.

Для смазывания подшипников электродвигателей применяют жировой смазочный материал 1-13 (ГОСТ 1631-61) или УС-2 (Л) (ГОСТ 1033-73). Его закладывают в подшипники перед сборкой, предварительно промыв подшипники от старого масла.

Полностью набивать подшипниковые камеры смазочным материалом не рекомендуется, так как это вызовет повышенный

нагрев подшипника, разложение и вытекание смазочного материала.

Для распределения смазочного материала после сборки подшипников рекомендуется вначале прокрутить ротор от руки в течение 2—3 мин, а затем на холостом ходу в течение 5 мин. Закладывать свежий смазочный материал следует не реже 1 раза в два года.

Шарнирные соединения механизма управления автоматов смазывают приборным маслом МВП (ГОСТ 1805—76).

Шарнирные соединения тормозных электромагнитов и конечных выключателей смазывают при периодических осмотрах.

Некоторые шарнирные соединения электрооборудования смазывают несохнущим смазочным материалом, например техническим вазелином.
