VIII.

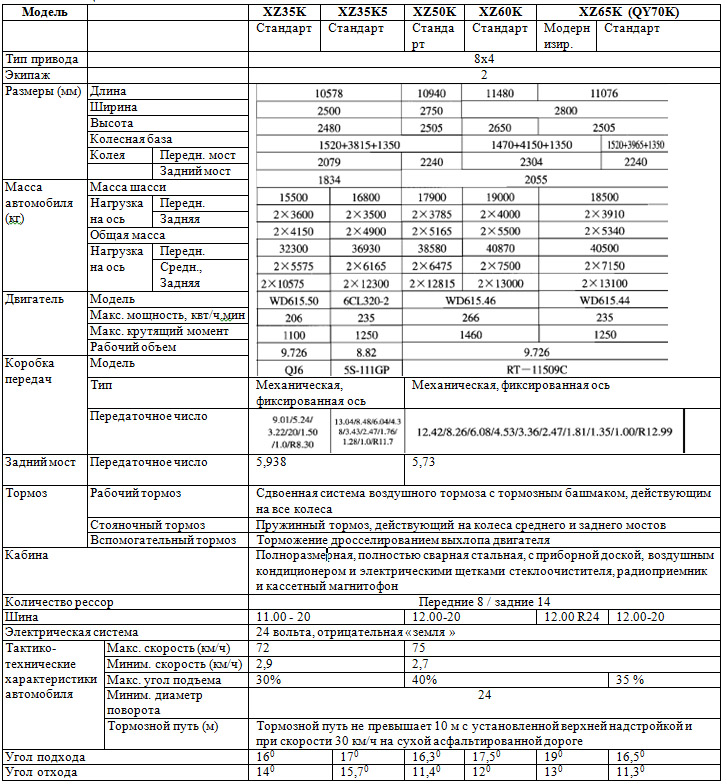

Основные технические параметры и характеристики шасси кранов серии XZ1GK - XZ65K марки XCMG
Таблица 8-1

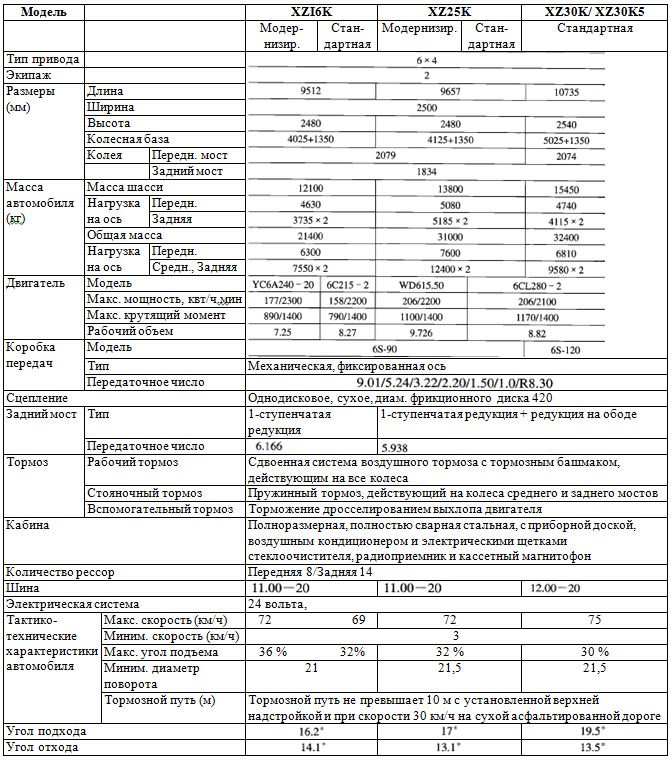

Технические характеристики и параметры для XZI6K, XZ25K, XZ30K и XZ30K5
Таблица 8-2

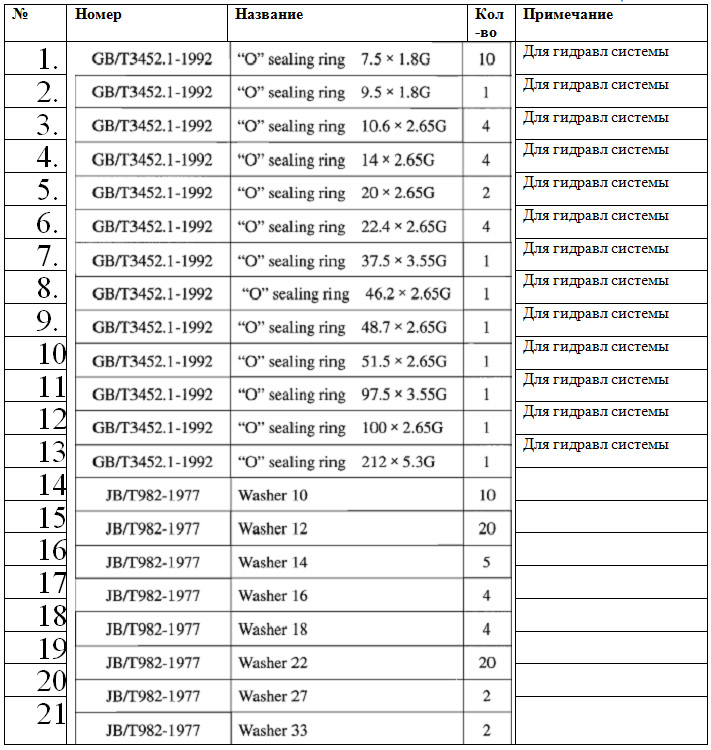

IX. Список запасных частей
Таблица 9-1
Х. Крутящий момент затяжки основных болтов и гаек
|
№ |
Название |
Крутящий момент (Н.м) |
Примечания |
|
1 |
Шайки шин |
600 – 660 |
|
|
2 |
Зажимные болты тяги подвески |
264,6 – 323,4 |
|
|
3 |
Затяжные винты тяги подвески |
333,2 – 450,8 |
|
|
4 |
U-образные болты и гайки подвески |
750 |
|
|
5 |
Соединительные болты и гайки фланца ведущего вала |
290 – 310 |
|
|
6 |
Затяжные гайки рулевого колеса |
333,2 – 450,8 |
|
Замечания к крутящему моменту затяжки болтов и гаек:
1. Крутящий момент затяжки болтов и гаек, не указанный в таблице выше, должны соответствовать требованиям Приложения А к Стандарту JB/TS945-91 "Общие технические требования к установке строительных машин". Класс прочности болта 8.8.
Для менее важных частей, соединяющих крыши, зажимы шлангов и т.п. класс прочности болта равен 5.6.
2. Для болтов, соединяющих подвеску, и других болтов и гаек, не имеющих специальных требований к соединению, после ремонта, их резьбы нужно покрыть герметизирующим клеем перед обратной сборкой (рекомендуется клей Le Thai 262 или 271)
3. Затяните U-образные болты рессоры, когда автомобиль находится под полной нагрузкой.
XI. Список прилагающихся инструментов для специального шасси автокрана
Таблица 11-1
|
№ |
Название |
Характеристики |
Кол-во |
Примечания |
|
1 |
Ящик для инструментов KST-402 |
|
1 |
Импорт |
|
2 |
Гаечный ключ с внутренним шестигранником |
2,5 |
1 |
Импорт |
|
3 |
Гаечный ключ с внутренним шестигранником |
3 |
1 |
Импорт |
|
4 |
Гаечный ключ с внутренним шестигранником |
4 |
1 |
Импорт |
|
5 |
Гаечный ключ с внутренним шестигранником |
5 |
1 |
Импорт |
|
6 |
Гаечный ключ с внутренним шестигранником |
6 |
1 |
Импорт |
|
7 |
Гаечный ключ с внутренним шестигранником |
8 |
1 |
Импорт |
|
8 |
Гаечный ключ с внутренним шестигранником |
10 |
1 |
Импорт |
|
9 |
Гаечный ключ с внутренним шестигранником |
12 |
1 |
Импорт |
|
10 |
Гаечный ключ с внутренним шестигранником |
14 |
1 |
Импорт |
|
11 |
Двусторонний гаечный ключ |
6 х 7 |
1 |
Импорт |
|
12 |
Двусторонний гаечный ключ |
8 Х 10 |
1 |
Импорт |
|
13 |
Двусторонний гаечный ключ |
12 Х 14 |
1 |
Импорт |
|
14 |
Двусторонний гаечный ключ |
13 х15 |
1 |
Импорт |
|
15 |
Двусторонний гаечный ключ |
16 х 18 |
1 |
Импорт |
|
16 |
Двусторонний гаечный ключ |
17 х 19 |
1 |
Импорт |
|
17 |
Двусторонний гаечный ключ |
22 х 24 |
1 |
Импорт |
|
18 |
Двусторонний гаечный ключ |
27 х 30 |
1 |
Импорт |
|
19 |
Двусторонний гаечный ключ |
32 х 36 |
1 |
Импорт |
|
20 |
Двусторонний гаечный ключ |
41 х 46 |
1 |
Импорт |
|
21 |
Крестовидная отвертка |
100 х 5 |
1 |
Импорт |
|
22 |
Простая отвертка |
100 х 6 |
1 |
Импорт |
|
23 |
Молоток |
0,5 кг |
1 |
Импорт |
|
24 |
Разводной ключ |
150 х 18 |
1 |
Импортное |
|
25 |
Шприц для смазки (рычажный) |
120 СС |
1 |
Импортное |
|
26 |
Устройство для накачки шин |
GAS -1 |
1 |
Импортное |
|
27 |
Торцовый гаечный ключ |
10 мм |
1 |
Импортное |
|
28 |
Торцовый гаечный ключ |
11 мм |
1 |
Импортное |
|
29 |
Торцовый гаечный ключ |
12 мм |
1 |
Импортное |
|
30 |
Торцовый гаечный ключ |
14 мм |
1 |
Импортное |
|
31 |
Торцовый гаечный ключ |
17 мм |
1 |
Импортное |
|
32 |
Торцовый гаечный ключ |
19 мм |
1 |
Импортное |
|
33 |
Торцовый гаечный ключ |
22 мм |
1 |
Импортное |
|
34 |
Торцовый гаечный ключ |
24 мм |
1 |
Импортное |
|
35 |
Торцовый гаечный ключ |
27 мм |
1 |
Импортное |
|
36 |
Торцовый гаечный ключ |
30 мм |
1 |
Импортное |
|
37 |
Торцовый гаечный ключ |
32 мм |
1 |
Импортное |
|
38 |
Гаечный ключ с трещоткой |
10” |
1 |
Импортное |
|
39 |
Подсветка 24В |
|
1 |
Отечеств. (КНР) |
|
40 |
Гаечный ключ для шин Т971110 |
|
1 |
Отечеств. (КНР) |
