Ремонт электрической системы автокрана QY25K5S

2.14 Ремонт электрической системы и принципиальные электрические схемы автокрана QY25K5S

2.14.1 Ремонт электрической системы автокрана QY25K5S

Электрическая система крановой установки в основном состоит из цепи питания, цепи стартера, цепи клапана с пилотным управлением, цепи разгрузочного клапана, цепи устройства защиты от уменьшения 3 оставшихся витков каната, цепи индикаторов комбинации приборов, цепи освещения, системы ограничения грузового момента, вспомогательных цепей и т. д.

В данном руководстве описаны типичные неисправности электрической системы автокрана, возможные причины неисправностей и методы их устранения приведены в следующей таблице.

№ п/п	Наименование	Причины возникновения	Методы устранения
1	отключение питания крановой установки	Перегорание предохранителя F1 (50A)	Замена
		Отказ пускового выключателя	Ремонт (замена Br на Acc) или замена
		Перегорание питательного реле	Замена, временное закорачивание провода №9 и провода 1L
		Обрыв провода	Повторное присоединение или прокладка провода
2	Неисправность в цепи света		Устранение неисправности согласно методу устранения неисправности системы освещения шасси
3	постоянное горение индикатора масляного фильтра возвратной магистрали	мягкая пружина регулятора перепада давления.	снятие золотника клапана, ремонт пружины или замена пружины новой.
4	отсутствие возможности одновременного управления подъемом, опусканием стрелы, выдвижением стрелы	Отсутствие сигнала напряжения от ограничителя грузового момента (отсутствие напряжение в цепи №43)	Проверка ограничителя грузового момента
		Отказ реле K5	Ремонт или замена
		Повреждение разгрузочного клапана Y6	Ремонт или замена
		Обрыв провода	Повторное присоединение или прокладка провода
5	отказ устройства защиты от уменьшения 3 оставшихся витков каната	Ненадлежащая регулировка переключателей (A2), (A3) устройства защиты от уменьшения 3 оставшихся витков каната	Регулировка каната до остатка 3-5 витков и совмещения с контактом переключателя
		Выход из строя элементов (A2), (A3)	Ремонт, замена элементов (A2), (A3)
		Проблема с проводом	Проверка и ремонт провода
6	Невозможность функционирования электромагнитного клапана	Обрыв провода, ненадежный контакт или ослабление крепления разъема	Ремонт и замена
6	Невозможность функционирования электромагнитного клапана	Подгорание электромагнитного клапана или выход из строя золотника (в частности, клапан свободного поворота)	Ремонт и замена

Примечание: Для получения более подробной информации об указанных в таблице кодах обратитесь к принципиальной электрической схеме крановой установки, приведенной в третьей части.

2.14.2 Принципиальные электрические схемы

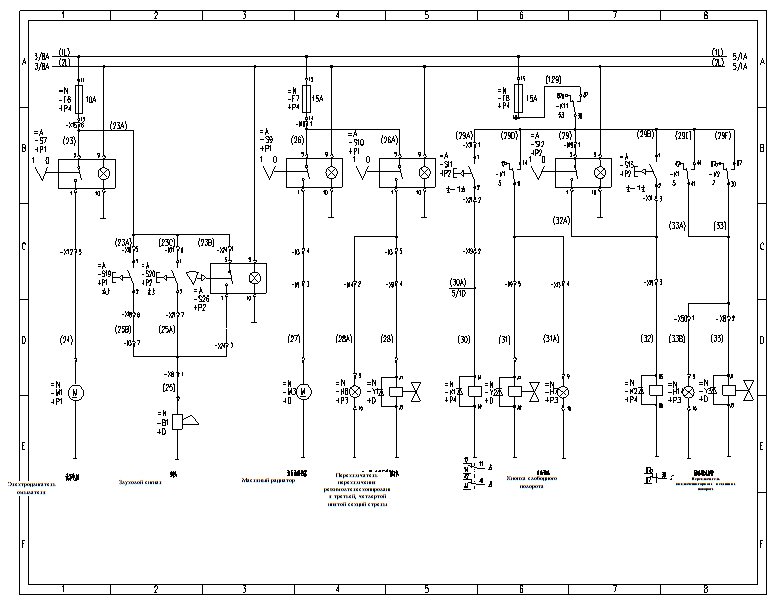

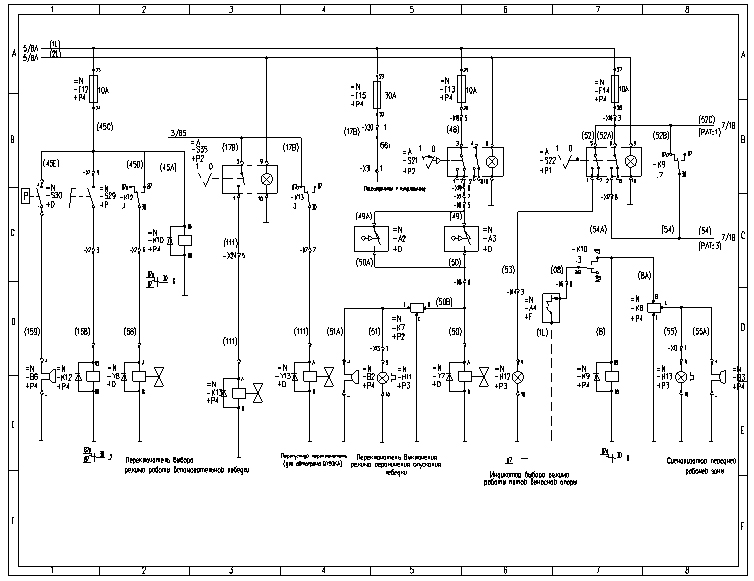

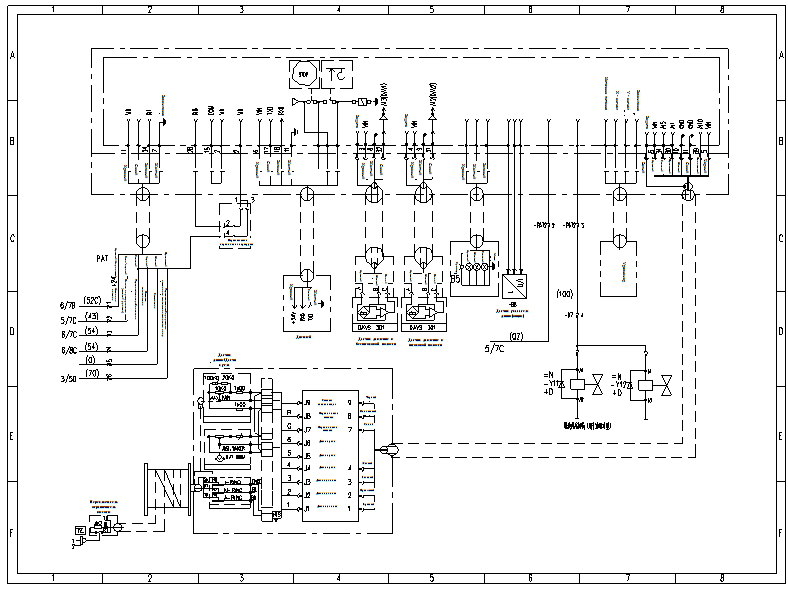

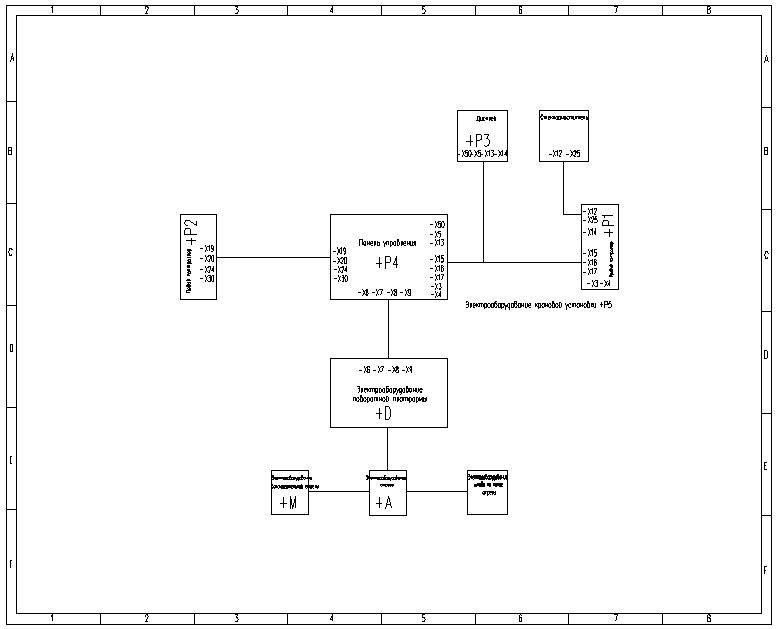

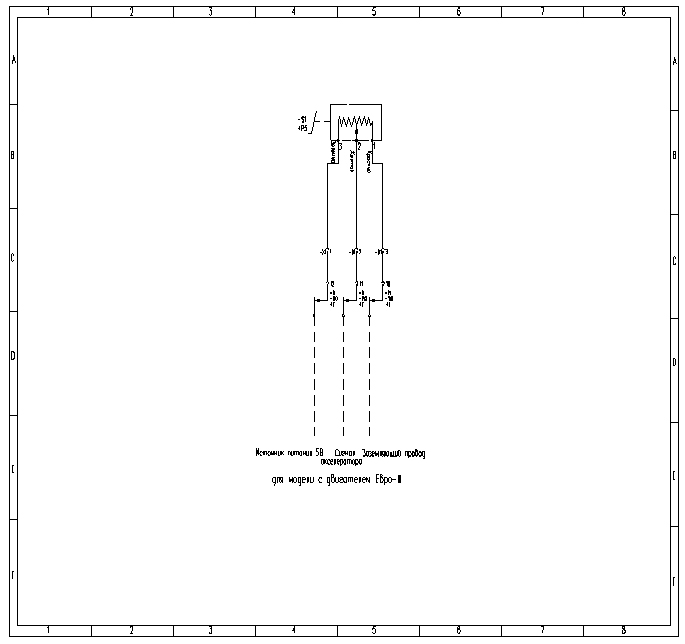

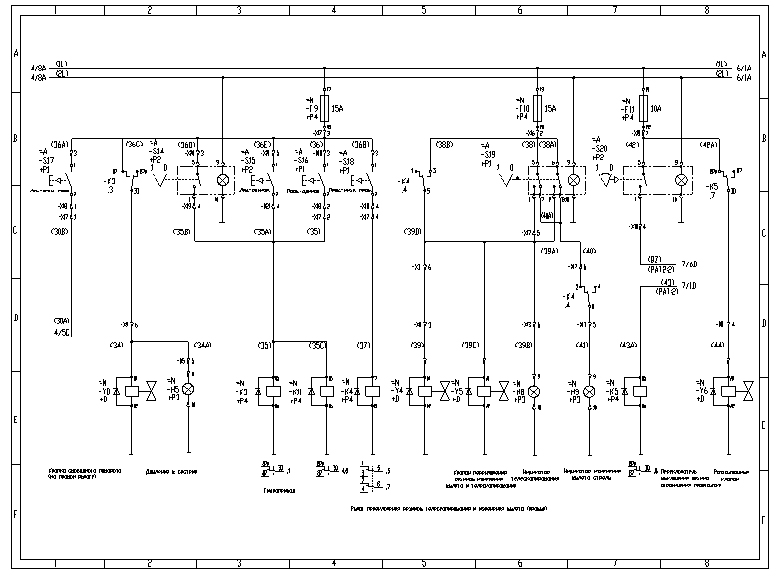

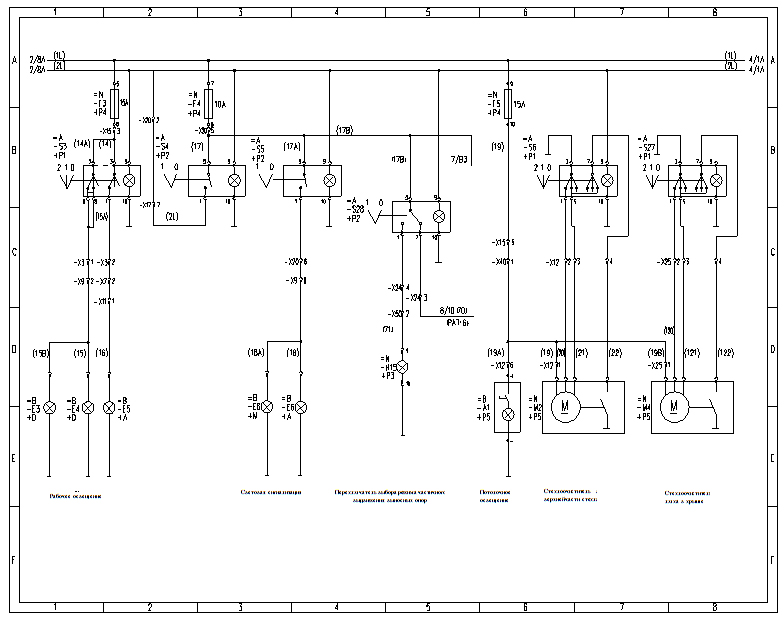

В целях облегчения ремонта, в данном руководстве приведены принципиальные электрические схемы крановой установки, которые могут быть использованы в качестве справочной информации.

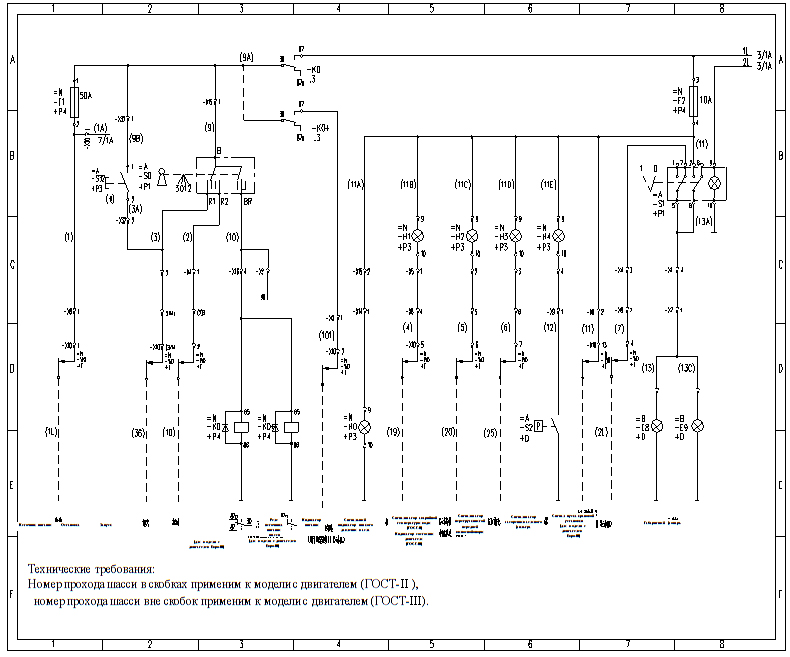

Рис. 2-15. Принципиальная электрическая схема крановой установки (стр. 1 из. 8)
