Ремонт и техническое обслуживание автокрана QY25K5S

Часть 2. Ремонт и техническое обслуживание крановой установки автокрана QY25K5S

2.1 Стрелы и механизмы телескопирования автокрана QY25K5S

2.1.1 Функции компонентов

1. Описание стрел и механизмов телескопирования

Стрелы являются основными несущими элементами и рабочими органами крана, предназначенные для выдерживания веса грузов, ветровых нагрузок и других различных нагрузок при выполнении крановых операций, механизмы телескопирования предназначены для осуществления изменения длины стрел.

2. Балансировочный клапан 5300

Балансировочный клапан 5300 расположен в задней части гидроцилиндра телескопирования и позволяет предотвращать самопроизвольное втягивание штока гидроцилиндра при нахождении рычага управления в нейтральном положении, обеспечить стабильную скорость втягивания стрелы при управлении втягиванием стрелы. Кроме того, балансировочный клапан 5300 позволяет предотвращать резкое втягивание штока гидроцилиндра при резком разрыве шланга гидроцилиндра телескопирования стрелы.

2.1.2 Принцип работы и конструкция

Кран оснащен пятисекционной основной стрелой, два гидроцилиндра телескопирования приводят вторую, третью, четвертую, пятую секции стрелы в последовательное и синхронное телескопирование, т. е. первичный гидроцилиндр приводит вторую, третью, четвертую, пятую секции стрелы в одновременное выдвижение, затем вторичный гидроцилиндр телескопирования и канат приводят третью, четвертую, пятую секции стрелы в синхронное выдвижение; при втягивании в первую очередь вторичный гидроцилиндр телескопирования и канат приводят третью, четвертую, пятую секции стрелы в синхронное втягивание, первичный гидроцилиндр приводит вторую, третью, четвертую, пятую секции стрелы в одновременное втягивание. Давление срабатывания редукционного клапана составляет 14 МПа, с целью избежания изгиба штока из-за слишком высокого давления во время выдвижения стрелы.

2.1.3 Эксплуатация и ремонт

1. Регулировка тросов

При выполнении крановых операций длина стрелы может меняться под воздействием нагрузок на канат или трос, ежемесячно следует проверять состояние телескопирования стрелы и проводить необходимую регулировку.

ОПАСНОСТЬ!!! В случае обнаружения несинхронного телескопирования или колебаний, следует своевременно отрегулировать, допускается продолжение работы только после устранения проблемы. В противном случае это может вызвать выскакивание или обрыв каната или троса, в результате это приведет к серьезным последствиям!

В целях обеспечения нормальной работы автокрана, следует регулярно проводить необходимую регулировку! Метод регулировки приведен ниже: Доведите угол возвышения стрелы до 60°, неоднократно оставляйте все секции стрелы полностью выдвигаться, затем полностью втягиваться. Оставьте третья, четвертая, пятая секции стрелы выдвигаться на определенное расстояние, затем опустите стрелу, отдельно синхронно отрегулируйте гайку троса II пятой секции стрелы и гайку троса I четвертой секции стрелы до момента синхронного телескопирования третьей, четвертой, пятой секций стрелы и отсутствия колебаний, затем затяните гайку троса (см. рис. 1-1 и рис. 1-2).

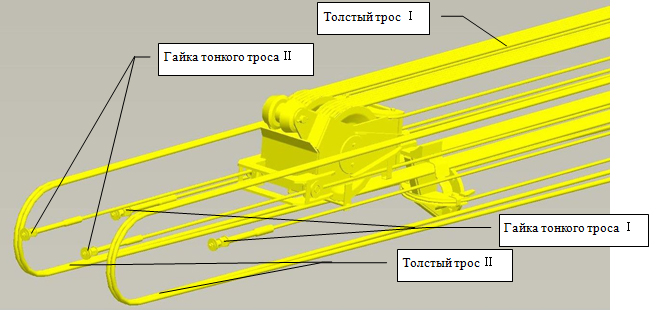

Рис. 2-1. Механизм телескопирования (оголовок стрелы)

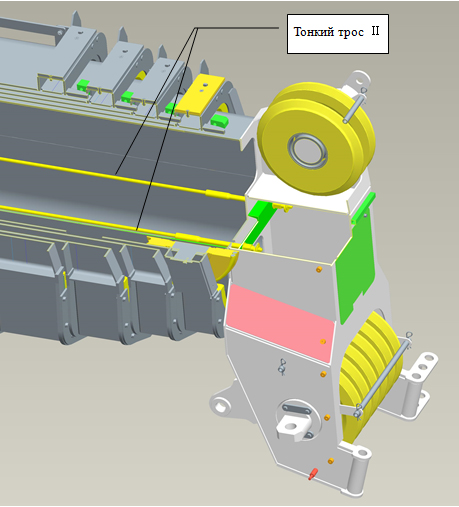

Рис. 2-2. Место установки оголовка стрелы

При полностью втянутом положении стрелы, если зазор между основной секций стрелы и стрелой превышает 1-2 мм, следует сварить подставку в передней части оголовка стрелы, в противном случае это повлияет на несущую способность гидроцилиндра и трос.

В случае обнаружения колебаний во время регулировки, нанесите консистентную смазку на контактные поверхности ползунов между двумя секциями стрелы.
При нанесении консистентной смазки не допускаются полное выдвижение и опускание стрелы, для получения более подробной информации обратитесь к табличке с указанием характеристик или таблице грузовысотных характеристик.
При затягивании гаек предотвращайте вращение тросов.

2. Регулировка ползунов автокрана QY25K5S

Перед передачей автокрана пользователю ползуны были отрегулированы надлежащим образом. В процессе использования ползуны постепенно изнашиваются и утончаются, в случае обнаружения серьезного износа ползунов из-за трения или бокового изгиба, боковой нагрузки, превышения допустимой прямолинейности стрелы по другим причинам, следует отрегулировать ползуны. Ползун оголовка стрелы может быть отрегулирован самим пользователем путем регулировки зазора с помощью регулировочного болта ползуна оголовка стрелы; регулировка ползуна хвостовика стрелы требует разборки стрелы, регулировка зазора осуществляется путем увеличения или уменьшения количества прокладок под ползуном (см. рис. 1-3).

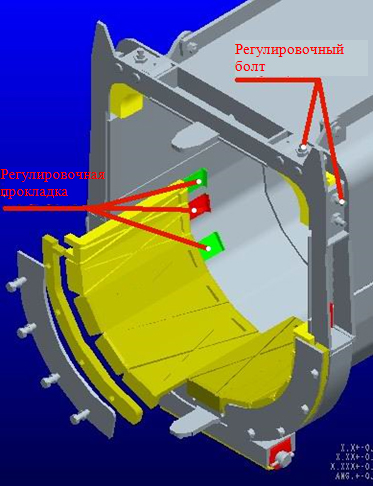

Рис. 2-3 Регулировка ползунов

Перед регулировкой ползунов стрела должна быть полностью выдвинута.
Как правило, регулировка ползуна хвостовика стрелы должна производиться обученным специальным техническим персоналом.
