Башенный кран КБ-407ХЛ (технические характеристики)
описание и
технические характеристики
Башенный кран КБ-407ХЛ серийно
выпускался с 1984г.
на Ухтинском механическом заводе Минстройдормаша. Кран выполнен по
конструктивной схеме кранов КБ-405-1 и КБ-405-2, но имеет ряд отличий.
Ходовые тележки изготовлены с приводом на одно колесо без открытых
зубчатых передач. Вместо шарикового опорно-поворотного круга с цевочным
зацеплением в кране КБ-407ХЛ применен роликовый с эвольвентным
зацеплением. Секции башни и стрелы соединены пальцами, что облегчает
монтаж, демонтаж и ремонт. Стрела крана балочного типа имеет два
положения - горизонтальное или под углом 30° к горизонту. при любом
положении стрелы по ней перемещается грузовая тележка. Запасовка троса
производится автоматически при изменении положения стрелы. Запасовка
грузового троса обеспечивает постоянное горизонтальное перемещение
груза. Привод грузовой лебедки осуществляется двумя электродвигателями:
основным с регулируемой скоростью и двухскоростным вспомогательным.
Посадочная скорость груза обеспечивается совместной работой двух
двигателей, причем основной работает в режиме торможения. Повышенная
скорость подъема грузов до 2,5тобеспечивается
вспомогательным электродвигателем при выключенном основном.
Лесопогрузчик КБ-578 (технические характеристики)
описание и
технические характеристики

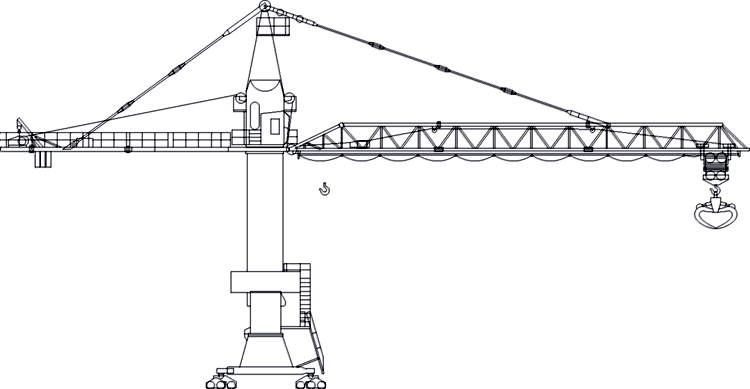

Лесопогрузчик КБ-578 - портальный кран,
который выпускается на группе предприятий "Уралкран" с 1999 года. Кран
представляет собой башенный кран с неповоротной башней и балочной
стрелой, оборудованный порталом для прохода подвижного железнодорожного
состава.
Лесопогрузчик спроектирован так, что конструктивно обеспечено повышение
надежности электроаппаратуры размещением ее в закрытых от атмосферных
условий помещениях с подогревом зимой и охлаждением летом. Центральная
часть лесопогрузчика - портал, башня, оголовок - выполнена из листовых
конструкций, технологичность которых выше решетчатых и которые более
работоспособны в условиях низких температур.
Для лесопогрузчика КБ-578 приняты меры по снижению динамических нагрузок
на кран, уделено внимание удобству обслуживания крана - лесопогрузчика
(наклонные лестницы, наличие монтажных площадок, установка аппаратной
кабины и др.), а также учтена возможность проведения самомонтажа при
сборке лесопогрузчика. Одна из балок П-образной рамы портала
лесопогрузчика имеет шарниры, обеспечивающие возможность горизонтального
смещения двух тележек поперек кранового пути, что позволяет
передвигаться по крановому пути с отклонениями размера колеи без
существенного нагружения рельсов и портала лесопогрузчика
горизонтальными усилиями. Это снижает износ рельсов и ходовых колес,
предотвращает поломки тележек и несущей конструкции портала
лесопогрузчика. Стыки, соединяющие секции башни лесопогрузчика между
собой и присоединяющие их к порталу и роликовой опоре, выполнены
фланцевыми. Высокопрочные болтовые соединения расположены внутри башни
лесопогрузчика. Это позволяет вести контроль и подтяжку гаек в
комфортных условиях. Внутри лесопогрузчика расположены наклонные
лестницы для подъема на кран и площадки для обслуживания болтовых
соединений.
Крепление роликовой опоры усилено применением в болтовых соединениях
высокопрочных гаек (вместо завертывания болтов в несущую конструкцию
крана, металл которой ниже по прочности материала болтов) и
центрированием нижнего кольца опоры на верхней секции башни.
Лесопогрузчик оборудован системой отопления кабины для работы в зимнее
время и системой освещения для работы в темное время суток.
Лесопогрузчик КБ-578 изготавлен в климатическом исполнении V категории I
согласно ГОСТ 15150-69 для районов с температурой окружающего воздуха
-40° С до +40° С и может эксплуатироваться в I-V ветровых районах по
ГОСТ 1451-77. Привод от сети напряжением 380В.
Лесопогрузчик комплектуется челюстным захватом (грейфером). Без грейфера
лесопогрузчик может работать как обычный крюковой кран.
Техническая
характеристика лесопогрузчика КБ-578
Грузоподъемность,т:
с грейфером
7,8
без грейфера
10
Грузовой момент,тм
300
Глубина опускания,м
10
Частота вращения крана,об/мин:
0,75
Колея,м
6
Скорость,м/мин:
подъема (опускания) груза
20
плавной посадки
4,8
передвижения грузовой тележки
30
Масса общая,т
122,8
Масса конструктивная,т
75,4
Башенный кран КБ-674А-13 (технические характеристики)
описание и
технические характеристики
Башенный кран КБ-674А-13 серийно
выпускался с 1984гна
Никопольском краностроительном заводе им.В.И.Ленина Минстройдормаша.
Башенный кран КБ-674А-13 - полноповоротный на рельсовом ходу с
неповоротной башней и балочной стрелой с грузовой тележкой -
предназначен для механизации строительно-монтажных работ нулевых циклов
при возведении жилых, административных и промышленных зданий. Башня
крана укороченная. Грузовая лебедка имеет реверсивный тиристорный
привод, обеспечивающий плавный разгон и торможение груза.
Металлоконструкции выполнены из термоупрочненных труб. Все узлы и
механизмы крана унифицированны с краном КБ-674А. Для возведения
надземной части здания используется этот же кран: наращивают башню,
меняют длину стрелы, остальные узлы и механизмы перемонтажа не требуют.
Конструкция крана защищена рядом авторских свидетельств.
