описание и технические характеристики

Проект модернизации башенного крана СКБ-1 разработан проектным бюро Главстроймеханизации Минтрансстроя СССР. В результате модернизации грузовой момент крана увеличен с 30 до 60 - 67,5 тм, значительно снижена трудоемкость монтажа и демонтажа крана, улучшена его транспортабельность. Новый кран получил индекс БКСМ-3М-4,5.
В основу модернизации положено не только конструктивное изменение отдельных узлов крана и их усиление, но также и изменение схемы работы крана. В конструкцию крана внесены следующие основные изменения:
1. Стрела крана заменяется новой.
2. Заменяется 3-тонный грузовой крюк 5-тонным.
3. Башня крана укорачивается на величину нижней (четвертой) секции.
4. К верхней части башни прикрепляется неподвижный оголовок, к которому с одной стороны шарнирно прикрепляется стрела, а с другой - стойка, служащая для крепления стрелового расчала.
5. Башня шарнирно прикрепляется к поворотной платформе крана, поэтому стрела поворачивается вместе с башней. На поворотной платформе размещаются грузовая лебедка с механизмом для подъема стрелы (без груза), механизм поворота и балласт в виде железобетонных плит.
6. Поворотная платформа через круг катания опирается на платформу ходовой рамы.
7. Усиливаются оси ходовых колес и некоторые детали механизмов крана. Заменяются канаты соответственно новым нагрузкам.
Основной особенностью данной модернизации крана является возможность осуществлять монтаж и демонтаж его при помощи собственных механизмов без разборки крана на отдельные узлы. Кран перевозится в сложенном виде на платформе трейлера. Модернизированные краны можно использовать в строительстве крупноблочных и крупнопанельных зданий.

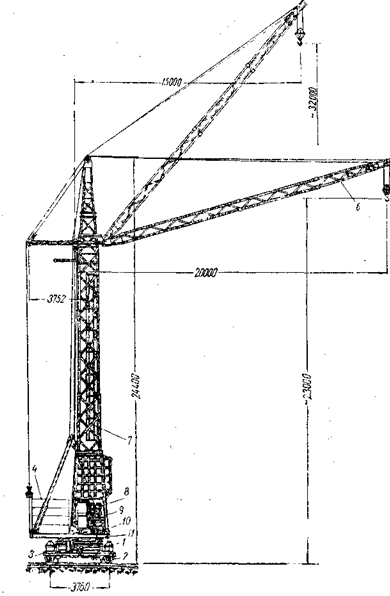

Башенный кран БКСМ-ЗМ-4,5 (модернизированный СБК-1):
1—механизм поворота; 2—ходовые тележки; 3—рама ходовой части; 4 — балласт; 5—крюковая обойма; 6—стрела; 7—башня; 8—кабина крановщика; 9—расчалы; 10—грузовая лебедка; 11—поворотная платформа.

Техническая характеристика башенного крана БКСМ-3М-4,5

Грузоподъемность, т:
..при максимальном вылете	3
..при минимальном вылете	4,5
Вылет стрелы, м:
..максимальный	20
..минимальный	15
Высота подъема крюка, м:
..при максимальном вылете	23
..при минимальном вылете	32
Частота вращения крана, об/мин	0,6
Скорость передвижени крана, м/мин	30
Обща установленна мощность, в том числе, кВт:	29,2
..грузовой лебедки	16
..механизма передвижени	11
..механизма поворота	2,2
Ширина колеи Х база крана	3795 Х 3760
Вес крана с балластом (вес балласта), т	46,6 (24,3)

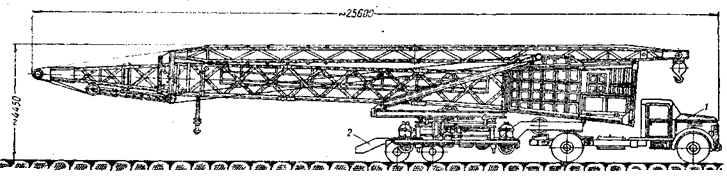

Транспортирование башенного крана БКСМ-ЗМ-4,5: 1—автотягач; 2—трейлер
