Технические характеристики крана МКГ-10А
|
Грузоподъемность, т |
10,0 - 2,4 |
| Вылет (наименьший -
наибольший), м |
4,0 -
10,0 |
| Наибольшая высота
подъема, м |
10,0
- 5,0 |
| Стреловое
оборудование: |
|
|
..основное |
Н* |
|
..сменное
(тип Х количество модификаций) |
У Х 1; Г Х 1* |
|
Длина стрелы, м |
10,0 |
|
Скорость подъема (опускания), м/мин: |
|
|
..наибольшая |
17,0 |
|
..наименьшая |
3,0 |
| Частота поворота, об/мин |
0,3 -
1,7 |
| Скорость
передвижения, км/час |
0,9 -
4,4 |
| Грузоподъемность при
передвижении, т |
10,0 |
|
Дорожный просвет, мм |
470 |
| Габаритные размеры
ходового устройства, мм: |
|
| ..длина |
4600 |
| ..ширина |
3000 |
| ..ширина
трака |
500 |
| Преодолеваемый уклон
пути, град. |
30 |
|
Двигатель: |
|
| ..модель |
СМД-14 |
| ..наибольшая
мощность, л.с. |
75 |
| ..число
оборотов в минуту |
1700 |
| Тип привода |
механический |
| Габаритные размеры в
транспортном положении, мм: |
|
| ..длина |
14500 |
| ..ширина |
3200 |
| ..высота |
3510 |
| Рабочая масса, т |
20 |
| В том числе: |
|
| ..масса
ходового устройства вместе с опорно-поворотным
устройством |
9,63 |
| ..масса
противовеса |
--- |
| Среднее давление на
грунт, кгс/см2 |
0,55 |
* - Н -
с невыдвижной основной стрелой; У -
с невыдвижной удлиненной стрелой; Г-
с невыдвижной удлиненной стрелой с гуськом.

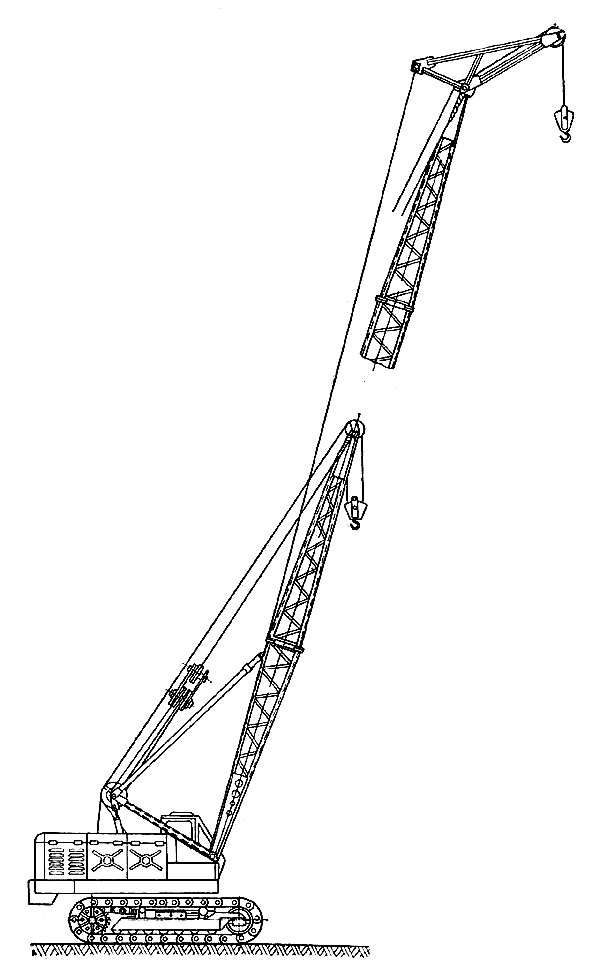

Техническая характеристика крана МКГ-10А при работе со сменным
стреловым оборудованием
| |
Удлиненная стрела 18 м |
Удлиненная стрела 18 м с
гуськом 2,3 м |
| Грузоподъемность, т, при
вылете |
|
|
| ..наименьшем |
4,5 |
3,0 |
| ..наибольшем |
0,5 |
0,5 |
| Вылет, м: |
|
|
| ..наименьший |
5,5 |
7,5 |
| ..наибольшем |
16,0 |
16,0 |
| Высота подъема
крюка, м,
при вылете |
|
|
| ..наименьшем |
18,0 |
20,0 |
| ..наибольшем |
10,5 |
14,0 |
|
Диаграмма грузовых
характеристик крана МКГ-10А |
|

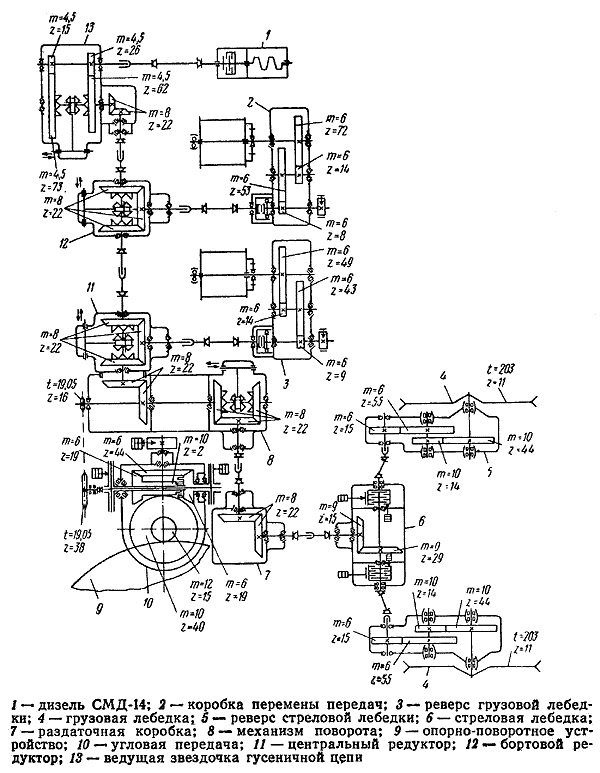

Кинематическая схемак
крана МКГ-10А |
|
