Краны СКГ-63АБС и СКГ-63Д (технические характеристики)

Краны СКГ-63АБС и СКГ-63Д (технические характеристики)
описание и технические характеристики

На базе крана СКГ-63А выпускались краны СКГ-63АБС и СКГ-63Д с основным башенно-стреловым оборудованием.
В качестве башни использована стрела основного подъема. Благодаря этому достигнута наибольшая унификация рабочего оборудования крана и снижено количество типоразмеров металлических конструкций.
Башенно-стреловое оборудование позволяет значительно расширить границы применения крана: его используют вместо башенного передвижного крана при возведении многоэтажных зданий и сооружений башенного типа.

Кран СКГ-63Д с основным башенно-стреловым оборудованием

Технические характеристики кранов СКГ-63АБС и СКГ-63Д

	СКГ-63АБС	СКГ-63Д
Грузоподъемность, т	25,0 - 8,3	25,0 - 8,5
Вылет (наименьший - наибольший), м	8,5 - 18,5	8,5 - 18,0
Наибольшая высота подъема, м	39,2 - 24,4	44,2 - 29,4
Высота башни, м	25,5	30,6
Длина стрелы, м	16,4	16,4
Скорость подъема груза, м/мин:
..наибольшая	10,0	8,5
..наименьшая	1,4	1,3
Скорость опускания груза, м/мин	1,4 - 10,0	1,3 - 8,5
Частота поворота, об/мин	0,3	0,3
Скорость передвижения, км/час	0,7	0,7
Дорожный просвет, мм	447	447
Габаритные размеры ходового устройства, мм:
..длина	6100	6100
..ширина	5000	5000
..ширина трака	800	800
Преодолеваемый уклон пути, град.	15
Двигатель:
..модель	1Д6Б	1Д6Б
..наибольшая мощность, л.с.	150	150
..число оборотов в минуту	1500	1500
Мощность генератора, кВт	100	100
Мощность двигателей, кВт:
..грузовой лебедки	45 + 7,5	45 + 7,5
..вспомогательной лебедки	22 и 4,5	22 и 4,5
..стреловой лебедки	16 и 3,4	16 и 3,4
..механизма поворота	3,5	3,5
..механизма хода	2 Х 30	2 Х 30
Габаритные размеры в транспортном положении, мм:
..ширина	5000	5000
..высота	4370	4370
Рабочая масса, т	92,1	94,7
В том числе масса противовеса	20,6	20,6
Среднее давление на грунт, кгс/см2	1,14	1,18

Гусеничный кран СКГ-63/100 (технические характеристики)
описание и технические характеристики

Гусеничный кран СКГ-63/100 обладает грузоподъемностью 63 или 100 т в зависимости от установленного стрелового оборудования и массы противовеса.
Кран имеет дизель-электрический многомоторный привод, работающий на переменном трехфазном токе напряжением 380 В, и может получать питание или от собственной электростанции или от внешней сети.
На кране предусмотрено башенно-стреловое оборудование, состоящее из стрелы (башни) и маневрового гуська. Во время работы стрела не меняет своего положения и имеет передний предварительно напряженный расчал.
При стреле 12 м кран обладает максимальной грузоподъемностью - 100 т при высоте подъема крюка 10,7 м; при оборудовании крана стрелой 15,74 м его грузоподъемность составляет 63 т. Стрела длиной 15,74 м является основной для крана СКГ-63/100. Она состоит из двух секций, на конце стрелы закрепляется съемный наголовник. С помощъю сменных секций стрела может быть удлинена до 20,84; 25,74; 30,84 и 35,94 м. Стрелы крана могут оборудоваться установочным гуськом длиной 7,68 м для вспомогательного подъема. Мавровый гусек длиной 29,04 м. С помощью сменных секций (вставок) его длина может быть уменьшена до 16,42 м.
Стрела и гусек треугольного сечения и выполнены из труб. Опорно-поворотное устройство двухрядное шариковое.
Контргруз выполнен из трех частей: основного - 16 т и двух дополнительных - 13,2 и 9,2 т.

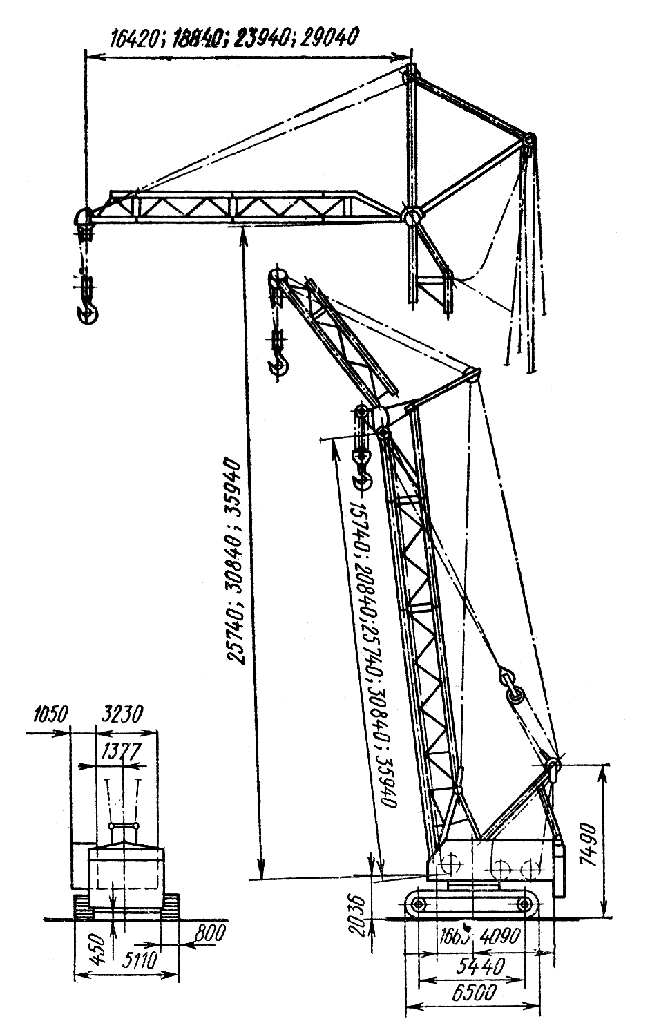

Гусеничный кран СКГ-63/100

Технические характеристики крана СКГ-63/100

Грузоподъемность максимальная, т	63 / 100
Наибольшая высота подъема при максимальной грузоподъемности, м	15,1 /10,7
Скорость подъема при максимальной грузоподъемности, м/мин	0,7-5 / 0,43-3,27
Масса с основной стрелой, т	85,3 / 85,6
Частота вращения, об/мин	0,25
Скорость передвижения, км/час	0,75
Габаритные размеры в транспортном положении, мм:
..ширина по гусеницам	5110
..ширина поворотной платформы	3230
..ширина гусеничной ленты	800
=длина гусеничной тележки	6500
..высота крана	4300
Радиус, описываемый хвостовой частью, мм	4570
Дорожный просвет, мм	450
Силовая установка (электростанция)	У34(АД-100-т/400)
Двигатель:
..марка	1Д6Б
..мощность, л.с.	150
Генератор:
..марка	ГСФ-100М
..мощность, кВт	100
Частота вращения двигателя и генератора, об/мин	1500
Среднее давление на грунт, кгс/см2
..в транспортном положении	1
..при работе	1,6
Преодолеваемый краном уклон пути, град	15

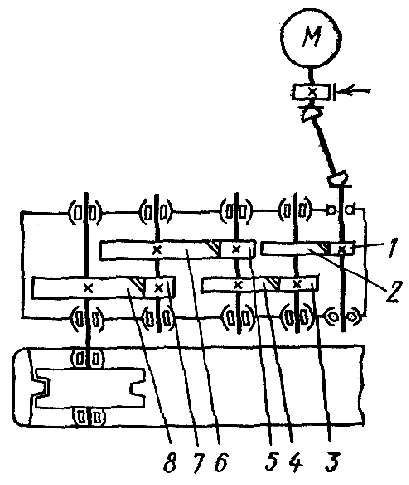

Кинематическая схема механизма передвижения гусеничного крана СКГ-63/100
1 - 8 - зубчатые колеса

Для перевозки крана СКГ-63/100 по железной дороге его разбирают на следующие части: поворотная платформа, ходовая рама, две гусеничные тележки, дополнительные контргрузы, стрела, маневровый гусек, вставки в стрелу и гусек, консоль маневрового гуська и установочный гусек. Поворотная платформа крана вписывается в габарит I-Т. Для перевозки крана требуется пять четырехосных железнодорожных платформ.
Кран СКГ-63/100 снабжен приспособлениями для погрузки поворотной платформы на железнодорожную платформу.
