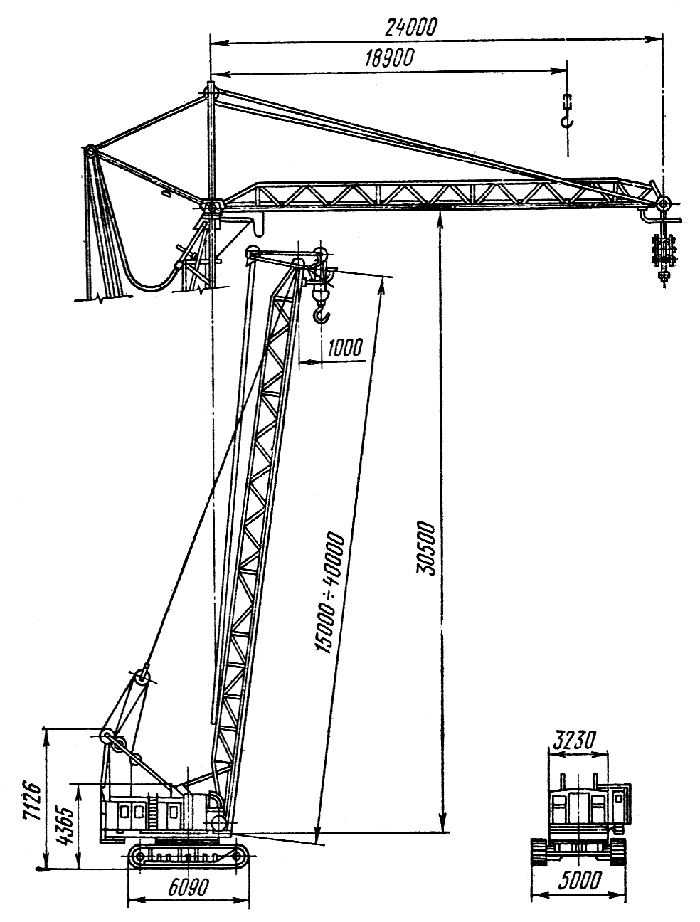

Кран СКГ-63 грузоподъемностью 63 т.
Кран СКГ-63 отличаетстя от крана СКГ-63А только числом
модификаций рабочего оборудования.
Основная стрела длиной 15 м состоит
из двух секций, на конце стрелы закрепляется наголовник. С
помощью сменных секций (вставок) стрела может быть удлинена до
20, 25, 30, 35 и 40 м.
Стрелы длиной от 15 до 30 м могут
оснащаться установочным гуськом длиной 8 м для
вспомогательного подъема. Маневровый гусек длиной 23,9 м.
С помощью сменной секции его длина может быть уменьшена до 18,9 м.
Стрела и маневровый гусек имеют треугольное сечение и выполнены
из труб.
Опорно-поворотное устройство двухрядное с шариковыми и
роликовыми телами качения.
Технические характеристики крана СКГ-63
|
Грузоподъемность максимальная, т |
63 |
| Наибольшая высота
подъема при максимальной грузоподъемности, м |
15 |
| Скорость подъема при
максимальной грузоподъемности, м/мин |
0,7 -
5 |
| Масса с основной
стрелой, т |
87,2 |
|
Частота вращения, об/мин |
0,27 |
|
Скорость передвижения, км/час |
0,7 |
| Габаритные размеры в
транспортном положении, мм: |
|
| ..ширина
по гусеницам |
5000 |
| ..ширина
поворотной платформы |
3250 |
| ..ширина
гусеничной ленты |
800 |
| =длина
гусеничной тележки |
6100 |
| ..высота
крана |
4365 |
| Радиус, описываемый
хвостовой частью, мм |
4566 |
| Дорожный просвет, мм |
447 |
| Силовая установка
(электростанция) |
У34(АД-100-т/400) |
| Двигатель: |
|
| ..марка |
1Д6Б |
| ..мощность, л.с. |
150 |
| Генератор: |
|
| ..марка |
ГСФ-100М |
| ..мощность, кВт |
100 |
| Частота вращения
двигателя и генератора, об/мин |
1500 |
| Среднее давление на
грунт, кгс/см2 |
|
| ..в
транспортном положении |
1,08 |
| ..при
работе |
1,86 |
| Преодолеваемый
краном уклон пути, град |
15 |

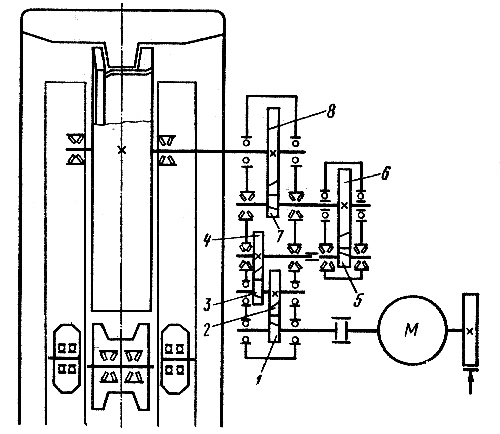

Кинематическая схема механизма передвижения гусеничного
крана СКГ-63
1 - 8 -
Зубчатые колеса |
Для перевозки крана СКГ-63 по железной дороге его разбирают на
следующие части: поворотная платформа, ходовая рама, две
гусеничные тележки, стрела, маневровый гусек, вставки в стрелу,
консоль маневрового гуська и установочный гусек. Поворотная
платформа крана вписывается в габарит I-Т. Для перевозки крана
требуется пять четырехосных железнодорожных платформ.
Кран СКГ-63 снабжен приспособлениями для погрузки поворотной
платформы на железнодорожную платформу. Погрузка ходовой части
крана в разобраном виде производится поворотной частью крана,
предварительно закрепленной на поворотной платформе. |
