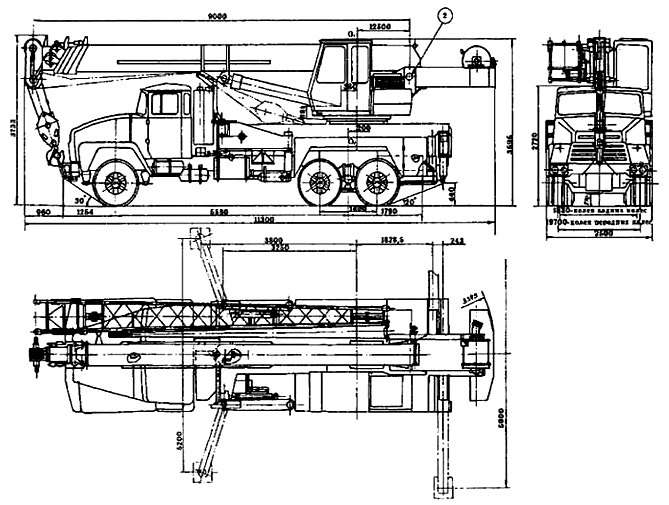

Шасси автокрана
КрАЗ-65101 с колесной формулой 6х4. Рама - клепано-сварная, лонжероны
швеллерного сеченния с штампованными поперечинами. Двигатель шасси
ЯМЗ-238М, V-образный, 8-цилиндровый внутреннего сгорания с
воспламенением от сжатия. Мощность 176 кВт (240 л.с.) при 2100 об/мин.
Максимальный крутящий момент 883 н.м. при 1450 ... 1600 об/мин.
Топливный бак - 165 л х 2. Коробка перемены передач ЯМЗ-236Н,
механическая, трехходовая, пятиступенчатая с синхронизаторами на
второй-третьей и четвертой-пятой передачах. Раздаточная корбка -
двухступенчатая с межосевым блокеруемым дефференциалом. Передний мост -
МАЗ-500, балка двутаврового сечения. Задний и средний ведущие мосты -
непроходные, главные передачи центральные, двухступенчатые,
односкоростные. Передняя подвеска зависимая, на двух продольных
полуэллиптически рессорах с гидравлическимм телескопическими
амортизаторами. Задняя - зависимая, балансирного типа на двух продольных
полуэллиптических рессорах. Передние колеска одиночные, средние и задние
- сдвоенные. Шины: 11,00R20 (300R508) модели И 68 А. Рулевое управление
с гидроусилителем. Рабочие тормоза с двухконтурным пневмоприводом,
действующие на все колеса. Стояночный тормоз воздействует на тормозной
механизм, установленный на выходном валу раздаточной коробки, привод
механический. Вспомогательный тормоз - дроссельного типа, компрессорный,
привод пневматический, установлен в системе выпуска отработавших газов.
Неповоротная рама
крановой Установки сварная, коробчатой конструкции из стали повышенной
прочности. Передние выносные опоры - поворотные балки с гидроцилиндрами.
Задние - балки коробчатого сечения, выдвигаемые гидравлически. Имеют
вертикальные гидроцилиндры, снабженные запорными клапанами и
устанавливаемые на квадратные подпятники. Рама поворотная - сварная
балочной конструкции. Выполнена из стали повышенной прочности.
Опорно-поворотное устройство диаметром 1600 мм, роликовое однорядное с
внутренним зацеплением, обеспечивает вращение в двух направлениях на
неограниченный угол.
